ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЮКИ ДВУРОГИЕ. ЗАГОТОВКИ
ТИПЫ.
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6628-73
ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРЮКИ ДВУРОГИЕ. ЗАГОТОВКИ
Типы. Конструкция и размеры
Ramshorn hooks. Blanks.
Type. Construction and dimensions
|
ГОСТ
6628-73
|
Дата введения 01.01.75
Настоящий стандарт
распространяется на заготовки двурогих кованых и штампованных крюков с
цилиндрическим хвостовиком, применяемых в грузоподъемных машинах.
Требования настоящего
стандарта являются обязательными.
(Измененная редакция, Изм. № 1).
1. типы
1.1. Заготовки крюков должны
изготовляться следующих типов:
А - с коротким хвостовиком;
Б - с удлиненным
хвостовиком.
1.2. Заготовки крюков должны
изготовляться методом горячей объемной штамповки (I) и методом свободной ковки
(II).
2. КОНСТРУКЦИЯ И РАЗМЕРЫ

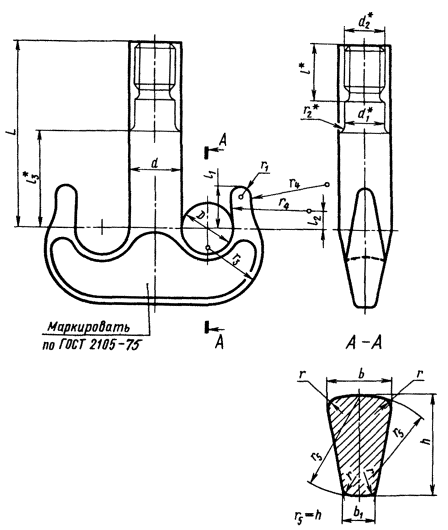

2.1. Конструкция и размеры
заготовок крюков должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 1).
_____________
* Размеры для справок.
Размеры в мм
|
Номер заготовки крюка
|
D
|
d
|
d1
|
d2
|
b
|
b1
|
|
Номин.
|
Пред. откл. для метода
|
Номин.
|
Пред. откл. для метода
|
Номин.
|
Пред. откл. для метода
|
Номин.
|
Пред. откл. для метода
|
|
I
|
II
|
I
|
II
|
I
|
II
|
I
|
II
|
|
1
|
60
|
+3,9
-2,3
|
+8
-2
|
56
|
+3,9
-2,3
|
+8
-2
|
50
|
M48
|
35
|
+3,7
-2,1
|
+7
-2
|
18
|
+3,7
-2,1
|
+7
-2
|
|
2
|
70
|
+4,1
-2,4
|
62
|
+4,1
-2,4
|
+9
-2
|
55
|
M52
|
40
|
+3,9
-2,2
|
+8
-2
|
20
|
+3,9
-2,2
|
+8
-2
|
|
3
|
80
|
+9
-2
|
68
|
60
|
M56
|
45
|
22
|
|
4
|
90
|
+4,4
-2,6
|
80
|
+4,4
-2,6
|
+10
-2
|
70
|
M64
|
50
|
+4,2
-2,4
|
25
|
+4,2
-2,4
|
|
5
|
100
|
+5,4
-2,9
|
+10
-2
|
85
|
+5,4
-2,9
|
75
|
Трап. 70 ´ 10
|
60
|
+5,4
-2,9
|
+9
-2
|
30
|
+5,2
-2,7
|
+9
-2
|
|
6
|
115
|
+6,4
-3,2
|
95
|
+6,4
-3,2
|
+11
-3
|
85
|
Трап. 80 ´ 10
|
65
|
+6,4
-3,2
|
32
|
+6,2
-3,0
|
|
7
|
125
|
+6,5
-3,3
|
+11
-3
|
110
|
100
|
Трап. 90 ´ 12
|
75
|
+12
-3
|
38
|
+12
-3
|
|
8
|
145
|
+8,5
-3,9
|
+14
-3
|
125
|
+8,5
-3,9
|
+14
-3
|
110
|
Трап. 100 ´ 12
|
85
|
+8,4
-3,8
|
42
|
+8,2
-3,6
|
|
9
|
160
|
+11,5
-4,8
|
135
|
+11,5
-4,8
|
120
|
Трап. 110 ´ 12
|
95
|
+11,4
-4,7
|
+17
-3
|
48
|
+11,2
-4,5
|
|
10
|
180
|
+18
-4
|
160
|
+18
-3
|
140
|
Трап. 120 ´ 16
|
105
|
52
|
+11,4
-4,7
|
+14
-3
|
|
11
|
200
|
+13,8
-5,7
|
170
|
+13,5
-5,4
|
150
|
Трап. 140 ´ 16
|
115
|
+13,4
-5,3
|
+18
-3
|
58
|
+13,4
-5,3
|
+16
-3
|
|
12
|
220
|
+22
-4
|
190
|
+13,8
-5,7
|
+22
-4
|
170
|
Трап. 160 ´ 16
|
130
|
+13,5
-5,4
|
+20
-4
|
65
|
+13,4
-5,4
|
|
|
13
|
250
|
+24
-4
|
200
|
180
|
Трап. 170 ´ 16
|
150
|
75
|
+13,4
-5,3
|
|
14
|
280
|
+14,0
-5,9
|
220
|
200
|
Трап. 180 ´20
|
165
|
+22
-4
|
85
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение
Размеры в мм
|
Номер заготовки крюка
|
h
|
L
|
l
|
l1
|
l2
|
l3
|
r
|
r1
|
r2
|
r3
|
r4
|
Масса, кг
|
|
Номин.
|
Пред. откл. для метода
|
Тип А
|
Тип Б
|
Тип А
|
Тип Б
|
|
I
|
II
|
|
1
|
60
|
+3,9
-2,3
|
+8
-2
|
230
|
475
|
70
|
50
|
22
|
70
|
10
|
10
|
3
|
65
|
100
|
8
|
12
|
|
2
|
70
|
+4,1
-2,4
|
+9
-2
|
260
|
520
|
75
|
55
|
25
|
80
|
12
|
80
|
115
|
11
|
17
|
|
3
|
75
|
+10
-2
|
280
|
580
|
80
|
60
|
28
|
85
|
4
|
90
|
125
|
14
|
21
|
|
4
|
85
|
+4,4
-2,6
|
325
|
640
|
90
|
70
|
30
|
100
|
15
|
15
|
100
|
135
|
20
|
30
|
|
5
|
95
|
+5,4
-2,9
|
+12
-3
|
360
|
700
|
95
|
80
|
35
|
110
|
16
|
115
|
145
|
28
|
39
|
|
6
|
110
|
+6,4
-3,2
|
420
|
760
|
100
|
85
|
40
|
120
|
20
|
5
|
125
|
165
|
41
|
55
|
|
7
|
120
|
470
|
820
|
115
|
95
|
45
|
130
|
18
|
22
|
135
|
180
|
60
|
78
|
|
8
|
140
|
+8,5
-3,9
|
+14
-3
|
525
|
875
|
130
|
115
|
50
|
150
|
20
|
25
|
160
|
200
|
90
|
112
|
|
9
|
150
|
+11,5
-4,8
|
590
|
940
|
140
|
130
|
55
|
170
|
22
|
26
|
175
|
230
|
126
|
155
|
|
10
|
170
|
+16
-3
|
660
|
1000
|
150
|
140
|
65
|
180
|
30
|
6
|
200
|
260
|
159
|
206
|
|
11
|
180
|
+13,5
-5,4
|
725
|
1050
|
175
|
165
|
70
|
205
|
25
|
220
|
280
|
228
|
265
|
|
12
|
210
|
+13,8
-5,7
|
+23
-4
|
800
|
1150
|
190
|
180
|
80
|
220
|
35
|
8
|
240
|
310
|
302
|
357
|
|
13
|
235
|
860
|
1175
|
205
|
200
|
95
|
250
|
30
|
265
|
330
|
400
|
471
|
|
14
|
270
|
+14,0
-5,7
|
900
|
1200
|
230
|
210
|
100
|
260
|
35
|
40
|
10
|
300
|
360
|
530
|
620
|
Примечания:
1. Длина L заготовки крюка указана без припуска на испытания.
2. Длину L для заготовок крюков типа Б
разрешается увеличивать не более чем на 100 мм для машин, у которых группа
режима работы механизма подъема 6М.
3. В
заготовках крюков, изготовляемых методом свободной ковки, несоосность зевов
относительно общей оси для заготовок крюков с номера 1 по 5 - не более 8, с 6
по 10 - не более 14, с 11 по 14 - не более 20 мм.
4. В заготовках крюков, изготовляемых методом свободной ковки,
допускается в нижней части сечения А-А
радиус r не выполнять.
Пример
условного обозначения заготовки крюка 4 типа А:
Заготовка крюка 4А ГОСТ 6628-73
2.2. Метрическая резьба - по
ГОСТ 16093-81 с полем допусков 6g,
трапецеидальная - по ГОСТ 9562-81.
2.3. Технические требования,
методы испытаний, маркировка и транспортирование - по ГОСТ 2105-75.
2.4. Грузоподъемность крюков
должна соответствовать величинам, указанным в приложении.
ПРИЛОЖЕНИЕ
Обязательное
НАИБОЛЬШАЯ ГРУЗОПОДЪЕМНОСТЬ КРЮКОВ, т
|
Номер заготовки крюка
|
Для машин и механизмов с ручным приводом
|
Для механизмов групп режима работы по ГОСТ
25835-83
|
|
до 4М
|
5М и 6М
|
|
1
|
8,0
|
6,3
|
5,0
|
|
2
|
10,0
|
8,0
|
6,3
|
|
3
|
12,5
|
10,0
|
8,0
|
|
4
|
16,0
|
12,5
|
10,0
|
|
5
|
20,0
|
16,0
|
12,5
|
|
6
|
-
|
20,0
|
16,0
|
|
7
|
-
|
25,0
|
20,0
|
|
8
|
-
|
32,0
|
25,0
|
|
9
|
-
|
40,0
|
32,0
|
|
10
|
-
|
50,0
|
40,0
|
|
11
|
-
|
63,0
|
50,0
|
|
12
|
-
|
80,0
|
63,0
|
|
13
|
-
|
100,0
|
80,0
|
|
14
|
-
|
-
|
100,0
|
(Измененная редакция, Изм. №
1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого,
энергетического и транспортного машиностроения СССР
РАЗРАБОТЧИКИ
А.С. Липатов, С.П. Маркин, В.Л. Грищенко, Н.М. Колпаков, Л.В.
Бурдукский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета стандартов Совета Министров СССР от 11.11.73 № 2435
3. Срок
проверки - 1994 г.; периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 6628-63
5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока
действия снято по протоколу № 4-93 Межгосударственного Совета по
стандартизации, метрологии и сертификации
7. ПЕРЕИЗДАНИЕ (июль 1996
г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-92)
|
|
