МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
|
РЕЗЬБА
КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°
|
ГОСТ
6111-52*
|
Дата введения 01.10.52
Настоящий стандарт распространяется на резьбовые
соединения топливных, масляных, водяных и воздушных трубопроводов машин и
станков.
Примечание.
1. В
трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75
соединения с конической резьбой должны выполняться по ГОСТ
6211-81.
2. (Исключен,
Изм. № 2).
I. РАЗМЕРЫ

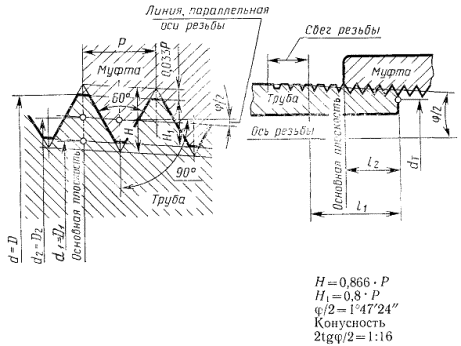

1. Профиль и размеры конической
дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.
Черт. 1
Шаг резьбы измеряется
параллельно оси резьбы.
Биссектриса угла профиля
перпендикулярна к оси резьбы.
Пример условного обозначения конической резьбы 3/4¢¢:
K 3/4¢¢ ГОСТ 6111-52
(Измененная редакция, Изм. №
2).
Таблица 1
Размеры в миллиметрах
|
Обозначение, размера резьбы,
дюймы
|
Число ниток на 1¢¢
n
|
Шаг резьбы
Р
|
Длина резьбы
|
Диаметр резьбы в основной
плоскости
|
Внутренний диаметр резьбы у
торца трубы
dT
|
Рабочая высота витка
H
|
|
рабочая
l1
|
от торца трубы до основной
плоскости
l2
|
средний
d2=D2
|
наружный
d=D
|
внутренний
d1=D1
|
|
1/16
|
27
|
0,941
|
6,5
|
4,064
|
7,142
|
7,895
|
6,389
|
6,135
|
0,753
|
|
1/8
|
7,0
|
4,572
|
9,519
|
10,272
|
8,766
|
8,480
|
|
¼
|
18
|
1,411
|
9,5
|
5,080
|
12,443
|
13,572
|
11,314
|
10,997
|
1,129
|
|
3/8
|
10,5
|
6,096
|
15,926
|
17,055
|
14,797
|
14,416
|
|
½
|
14
|
1,814
|
13,5
|
8,128
|
19,772
|
21,223
|
18,321
|
17,813
|
1,451
|
|
¾
|
14,0
|
8,611
|
25,117
|
26,568
|
23,666
|
23,128
|
|
1
|
11½
|
2,209
|
17,5
|
10,160
|
31,461
|
33,228
|
29,694
|
29,059
|
1,767
|
|
1¼
|
18,0
|
10,668
|
40,218
|
41,985
|
38,451
|
37,784
|
|
1½
|
18,5
|
46,287
|
48,054
|
44,520
|
43,853
|
|
2
|
19,0
|
11,074
|
58,325
|
60,092
|
56,558
|
55,866
|
Примечания:
1. При свинчивании без натяга трубы и муфты с
номинальными размерами резьбы основная плоскость резьбы трубы совпадает с
торцом муфты.
2. Размер dT справочный.
3. Вместо резьбы 1/16¢¢ допускается применять резьбу
М6´1 коническую по ГОСТ 19853-74.
4. Число витков с полным профилем в резьбовом
сопряжении не должно быть менее двух.
5. Допускается уменьшать размер l2 (расстояние от основной
плоскости до торца трубы), при этом должно быть соблюдено требование п. 4
настоящего стандарта о разности размеров l1-l2.
II. ДОПУСКИ

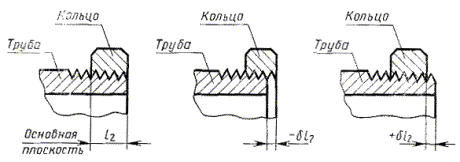

2. Резьба трубы (наружная
резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ
6485-69. Осевое смещение основной плоскости трубы Dl2 (черт. 2) относительно номинального расположения не
должно превышать ±Р (шаг резьбы).
Черт. 2
(Измененная редакция, Изм. № 1, 2).

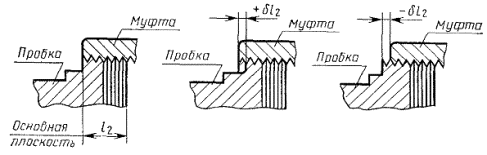

3. Резьба муфты (внутренняя резьба)
проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ
6485-69. Осевое смещение основной плоскости муфты Dl2 (черт. 3) относительно номинального расположения не
должно превышать ±Р (шаг резьбы).
Черт. 3
(Измененная редакция, Изм. №
1, 2).
4. Разность
размеров l1-l2 должна быть не менее разности указанных в табл.
1 номинальных размеров l1 и l2.
5. Отклонение расстояний вершин и
впадин резьбы трубки и муфты от линии среднего диаметра резьбы (dh1 и dh2 по черт. 4) не должны превышать:
Таблица 2
|
Обозначение размера резьбы
|
h1=h2=1/2H1
|
dh1=dh2
|
|
мм
|
|
1/16
и 1/8¢¢
|
0,3765
|
-0,045
|
|
1/4
и 3/8¢¢
|
0,5645
|
-0,065
|
|
1/2
и ¾¢¢
|
0,7255
|
-0,085
|
|
1 -
2¢¢
|
0,8835
|
Черт. 4
(Измененная редакция, Изм. № 2).
6. Отклонения половины угла
профиля, угла уклона (j/2) и отклонение по шагу резьбы (отклонения расстояний между
любыми витками) не должны превышать приведенных в табл. 3.
Таблица 3
|
Обозначение размера резьбы дюймы
|
Предельное отклонение
|
|
половины угла профиля
|
угла уклона
|
по шагу резьбы
|
|
для наружной резьбы
|
для внутренней резьбы
|
на длине до 10 мм
|
на длине св. 10 мм
|
|
мм
|
|
1/16¢¢
и 1/8¢¢
|
±1°
|
+12¢
|
-12¢
|
±0,02
|
±0,04
|
|
-6¢
|
+6¢
|
|
¼¢¢ – 2¢¢
|
±45¢
|
+10¢
|
-10¢
|
|
-5¢
|
+5¢
|
(Измененная редакция, Изм. № 1,
2).
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
станкостроения
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Управлением по стандартизации при Совете Министров СССР от 10.01.52 г.
3. ВЗАМЕН ОСТ 20010-38
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который
дана ссылка
|
Номер пункта
|
|
ГОСТ 3262-75
|
Вводная часть
|
|
ГОСТ
6211-81
|
»
|
|
ГОСТ
6485-69
|
2, 3
|
|
ГОСТ 19853-74
|
1
|
5. Ограничение срока действия
снято по Постановлению Госстандарта от 18.12.84 № 4538 (ИУС 3-85)
6. ИЗДАНИЕ с Изменениями № 1, 2,
утвержденными в декабре 1969 г., декабре 1984 г. (ИУС 1-70, 3-85)
|
|
