ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ (МОНТАЖНЫЕ) К ПОСТАВКЕ
БЛОКОВ АГРЕГИРОВАННОГО ОБОРУДОВАНИЯ
ПРОМЫШЛЕННОГО ИЗГОТОВЛЕНИЯ ВЫСОКОЙ
ЗАВОДСКОЙ ГОТОВНОСТИ
ДЛЯ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
ВСН 515-89
Минмонтажспецстрой СССР
МИНИСТЕРСТВО МОНТАЖНЫХ И
СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР
Москва 1989
РАЗРАБОТАНЫ
Ростовским отделением Государственного проектного института
Проектпромвентиляция Минмонтажспецстроя СССР (С.Л. Хает, М.А. Поляков),
ВНИИмонтажспецстроем (В.Я. Эйдельман).
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ И ВНЕСЕНЫ Главным
научно-техническим управлением и НПО Промвентиляция Минмонтажспецстроя СССР
СОДЕРЖАНИЕ
|
Министерство монтажных и
специальных строительных работ СССР (Минмонтажспецстрой СССР)
|
Ведомственные строительные
нормы
|
ВСН 515-89
|
|
Номенклатура и технические
требования (монтажные) к поставке блоков агрегированного оборудования
промышленного изготовления высокой заводской готовности для
санитарно-технических систем
|
Минмонтажспецстрой СССР
|
|
Вводятся впервые
|
Настоящие нормы
распространяются на блоки агрегированного оборудования для
санитарно-технических систем.
Нормы устанавливают
номенклатуру и требования к поставке блоков, собираемых на
предприятиях-изготовителях санитарно-технического оборудования и предназначенных
для систем холодного и горячего водоснабжения, отопления и вентиляции жилых,
общественных и производственных зданий и сооружений.
Нормы обязательны для
организаций Минмонтажспецстроя СССР, осуществляющих проектирование,
изготовление и монтаж санитарно-технических систем, и рекомендуются для других
организаций, осуществляющих проектирование, изготовление и монтаж
санитарно-технических систем.
1.1. Проекты (рабочие проекты)
и рабочая документация санитарно-технических систем для объектов строительства
должны разрабатываться как система санитарно-технических блоков и блоков
коммуникаций. При этом необходимо обеспечить:
снижение трудоемкости монтажных
санитарно-технических работ;
применение типовых чертежей
блоков;
унификацию деталей, узлов и
блоков;
минимальную протяженность
трубопроводов межблочных коммуникаций;
автономность блоков от
строительных конструкций для независимого их монтажа от строительной
готовности;
сведение к минимуму мокрых процессов подливки,
замоноличивания, огнезащиты при установке и закреплении блоков;
максимальное сокращение
вспомогательных конструкций благодаря использованию инвентарных средств для
обслуживания и ремонта передвижных грузоподъемных средств;
агрегатно-узловой метод
ремонта;
применение ограниченной
номенклатуры труб, арматуры и других составных частей трубопроводов;
наличие
информации в рабочих чертежах (включая спецификацию по каждому блоку),
необходимой и достаточной для комплектации и сборки блока, его испытания и
монтажа, комплектования объекта из блоков, подготовки к сдаче его в
эксплуатацию.
|
Внесены НПО Промвентиляция и
Главным научно-техническим управлением Минмонтажспецстроя СССР
|
Утверждены Министерством
монтажных и специальных строительных работ СССР
19 июня 1989 г.
|
Срок введения в действие
1 января 1990 г.
|
1.2. При выдаче задания на
разработку нового санитарно-технического оборудования для машиностроительной
промышленности следует учитывать технические требования, обусловленные
применением оборудования в блоке, в том числе:
использование несущей
конструкции агрегата для крепления обслуживающих площадок, трубопроводов
установки других агрегатов, вспомогательных блоков энергоснабжения,
автоматизации и контроля;
единый фронт обслуживания;
агрегирование в одном корпусе
нескольких агрегатов;
применение многофункциональной
арматуры;
унификацию технических решений.
1.3. Термины и определения,
принятые в настоящих нормах, приведены в справочном приложении 1.
2.1. При разработке проектной
документации следует, как правило, применять:
санитарно-технические блоки,
приведенные в справочном приложении 2;
блоки санитарно-технических
коммуникаций, которые объединены на общей опорной конструкции.
2.2. В санитарно-технических
системах следует применять:
блоки теплообмена на основе
воздухонагревателей (калориферов), агрегированных (кожухотрубных) и
пластинчатых водоподогревателей (справочные приложения 3, 4 и 5);
блоки нагнетания на основе
насосов общего назначения (справочное приложение 6);
блоки генераторов тепла
(справочное приложение 7).
2.3. Блоки обозначают:

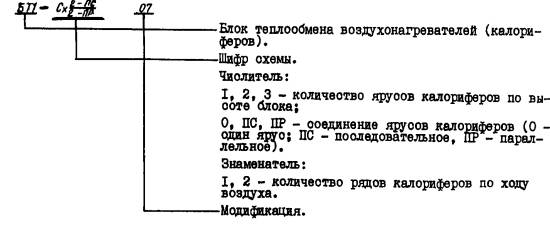

Блоки воздухонагревателей
(калориферов)

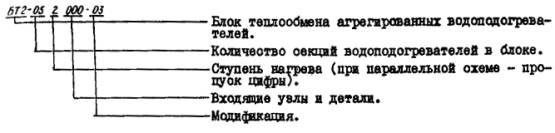

Блоки агрегированных
водоподогревателей

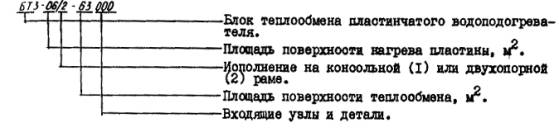

Блоки пластинчатых
водоподогревателей

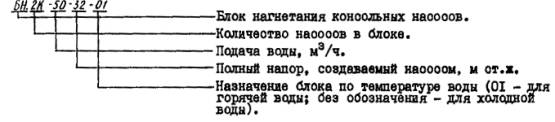

Блоки насосов общего назначения

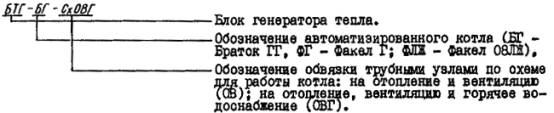

Блоки генераторов тепла
(автоматизированных котлов)
Для всех видов блоков
существуют общие технические требования.
3.1. Типы и основные параметры
3.1.1. Основное оборудование
блоков должно соответствовать требованиям:
калориферы - ТУ 22-5757-84;
агрегированные
водоподогреватели - ТУ 400-28-429-82Е и ТУ 21-26-272-83;
пластинчатые теплообменники -
ГОСТ 15518-83 к каталогу «Пластинчатые теплообменные аппараты» УкрНИИхиммаша;
насосы - номенклатурному
каталогу Катайского насосного завода;
котлы - ГОСТ
10617-83.
3.1.2. Блоки должны
соответствовать комплектам документации:
блоки воздухонагревателей
(калориферов) - шифр 7.80.215, альбом 3;
блоки агрегированных
водоподогревателей - шифр НЗ № 1;
блоки пластинчатых
водоподогревателей - шифр НЗ № 16, альбом 2;
блок насосов общего назначения
- шифр Договор № 16, альбом 4;
блоки генераторов тепла - шифр
7.80.215, альбом 5.
3.1.3. Все основные параметры и
типы вышеуказанных блоков приведены в справочных приложениях 3, 4, 5, 6 и 7.
3.2. Климатические исполнения и категории размещения
по ГОСТ
15150-69 должны содержать следующие данные:
общие положения;
климатические исполнения и
категории изделий;
нормальные значения
климатических факторов;
требования к изделиям;
эффективное значение климатических
факторов;
использование изделий в
исполнении для умеренного климата.
3.3. Требования безопасности
Монтаж и эксплуатация блоков
должны выполняться в соответствии с «Правилами технической эксплуатации
теплоиспользующих установок и тепловых сетей» и «Правилами техники безопасности
при эксплуатации теплоиспользующих установок и тепловых сетей». Применение
блоков должно исключать возможность случайного соприкосновения работающих с
горячими частями. Остальные требования безопасности - в соответствии с разделом
3 «Требования безопасности» ГОСТ 7201-80. Монтаж и эксплуатация блоков
генераторов тепла должны соответствовать ГОСТ
10617-83.
3.4. Комплектность
В комплект блока входит
оборудование в соответствии со спецификацией, приведенной в чертежах блоков.
3.5. Правила приемки
Для проверки соответствия
параметров блоков требуемым параметрам предприятие-изготовитель должно
осуществлять приемочный контроль, а эксплуатирующая организация - периодические
испытания.
3.6. Методы испытаний
Испытания блоков следует
проводить, используя универсальный и специальный измерительный инструмент,
обеспечивающий требуемую точность измерений. После первого этапа испытаний
проводится проверка на прочность и плотность.
3.7. Маркировка, упаковка, транспортирование и
хранение
На блоке должна быть
предусмотрена маркировка с товарным знаком предприятия-изготовителя и двумя
последними цифрами года выпуска.
Требования к упаковке,
маркировке, транспортированию и хранению блоков для районов Крайнего Севера и
труднодоступных районов следует устанавливать для конкретных блоков.
3.8. Указания по эксплуатации
Размещение блоков и
водно-химический режим теплоносителя должны соответствовать СНиП и
соответствующим ГОСТ. Давление в блоке должно быть ограничено температурой
горячей воды.
3.9. Гарантии изготовителя
Изготовитель должен
гарантировать соответствие блоков настоящим требованиям (пункты 3.1 - 3.8).
В технических условиях должен
быть оговорен гарантированный срок эксплуатации.
В блок санитарно-технических
коммуникаций при его поставке, кроме самого блока c опорными конструкциями, должны
быть включены все межблочные санитарно-технические коммуникации, опорные
конструкции под них в пределах специализированных помещений, средства защиты
кабельных проводов от атмосферных воздействий, площадки и переходные мостики,
изоляция трубопроводов из унифицированных элементов, приборы, устройства и
покрытия антикоррозионной защиты. Блоки пластинчатых водоподогревателей
подлежат химической промывке. Технические условия на изготовление типовых
деталей и сборочные единицы для изготовления блоков санитарно-технических
коммуникаций приведены в справочном приложении 8.
Справочное
|
Термин
|
Определение
|
|
Качество продукции
|
Совокупность свойств продукции, обуславливающих ее
пригодность удовлетворить определенные потребности в соответствии с ее
назначением (ГОСТ
15467-79)
|
|
Надежность
|
Свойство объекта сохранять во времени в
установленных пределах значения всех параметров, характеризующих способность
выполнить требуемые функции в заданных режимах и условиях применения,
техобслуживания, ремонтов, хранения и транспортирования (ГОСТ 27.002-83)
|
|
Сборочная единица
|
Изделие, составные части которого подлежат
соединению между собой сборкой на предприятии-изготовителе
|
|
Комплект
|
Несколько изделий общего функционального
назначения, как правило, вспомогательного характера, но соединенных сборкой
на предприятии-изготовителе
|
|
Комплекс
|
Несколько специфицированных изделий
взаимосвязанного назначения, не соединенных сборкой на
предприятии-изготовителе
|
|
Комплектующее изделие
|
Изделие предприятия-поставщика, применяемое как
составная часть изделия, выпускаемого предприятием-изготовителем
|
|
Санитарно-технический блок
|
Конструктивно законченный блок, автономный от
строительной части объекта, включающий в себя санитарно-техническое
оборудование, трубопроводы, первичные средства контроля и управления,
тепловую и химическую защиту, вспомогательные конструкции
|
|
Блок санитарно-технических коммуникаций
|
Объединенные в сборочную единицу
санитарно-технические коммуникации и опорные конструкции под них
|
Справочное
|
Блоки
|
Оборудование
|
Автор
разработки
|
|
наименование
|
обозначение
|
|
Блоки теплообмена воздухонагревателей
(калориферов)
|
БТ-1
|
Воздухонагреватель
|
Ростовское отделение ГПИ Проектпромвентиляция
|
|
Блоки теплообмена агрегированных водоподогревателей
|
БТ-2
|
Трубный водонагреватель
|
То же
|
|
Блоки теплообмена пластинчатых водоподогревателей
|
БТ-3
|
Пластинчатые теплообменники
|
-"-
|
|
Блоки нагнетания
|
БН
|
Насос
|
-"-
|
|
Блоки генераторов тепла
|
БТГ
|
Котел-генератор
|
-"-
|
|
Блоки водораспределения и регулирования температуры
воды (горячей смеси)
|
БР
|
Терморегуляторы
|
Индивидуальная разработка
|
|
Блоки ИТП
|
|
Насос-элеватор
|
ГПИ Сантехпроект
|
|
Блоки ЦТП
|
|
Насосы
|
ЦНИИЭП инженерного оборудования
|
|
Блок санитарно-технических кабин
|
БСТК
|
Комплект санитарно-технических приборов с трубопроводами
|
То же
|
Справочное
|
Блок
теплообмена
|
Технические
характеристики
|
Размеры,
мм
|
Масса, кг
|
|
Обозначение
|
Воздухонагреватель
|
по воздуху
|
по теплоносителю
|
Условный
диаметр обвязки
|
ширина
|
длина
|
высота
|
|
Тип
калорифера
|
Номер
|
Количество
|
Производительность,
м3/ч
|
Температура
нагрева, °С
|
Тепловая
нагрузка, кВт (ккал/ч)
|
Давление,
Па (кгс/м2)
|
Расход, кг/ч
|
Температура,
°С
|
Давление,
Па (кгс/м2)
|
|
от
|
до
|
от
|
до
|
|
БТ1-Сх
|
КСК4
|
8
|
1
|
2500
|
-20
|
17
|
31 (26690)
|
6,9 (0,7)
|
444
|
130
|
70
|
245 (25)
|
20
|
822
|
1506
|
628
|
82
|
|
БТ1-Сх 01
|
КСК4
|
9
|
1
|
3000
|
-20
|
17
|
37 (31970)
|
7,3 (0,74)
|
533
|
130
|
70
|
372 (38)
|
20
|
822
|
1632
|
750
|
92
|
|
БТ1-Сх 02
|
КСК4
|
10
|
1
|
5000
|
-20
|
17
|
62 (53280)
|
11,5 (1,17)
|
888
|
130
|
70
|
1158 (118)
|
25
|
848
|
1907
|
1000
|
111
|
|
БТ1-Сх 03
|
КСК4
|
10
|
1
|
2000
|
-20
|
17
|
250 (23120)
|
11,5 (1,17)
|
3552
|
130
|
70
|
1158 (118)
|
40
|
930
|
1989
|
1000
|
118
|
|
БТ1-Сх
|
КСК3
|
8
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
5,6 (0,57)
|
888
|
130
|
70
|
2619 (267)
|
25
|
848
|
1532
|
625
|
137
|
|
БТ1-Сх 01
|
КСК4
|
7
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
9,2 (0,94)
|
888
|
130
|
70
|
1834 (187)
|
25
|
848
|
1407
|
500
|
143
|
|
БТ1-Сх 02
|
КСК4
|
7
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
9,2 (0,94)
|
2132
|
95
|
70
|
10565 (1077)
|
32
|
874
|
1433
|
500
|
145
|
|
БТ1-Сх 03
|
КСК4
|
9
|
2
|
10000
|
-20
|
17
|
123 (106560)
|
17,6 (1,79)
|
1776
|
130
|
70
|
8280 (844)
|
32
|
874
|
1683
|
750
|
177
|
|
БТ1-Сх
|
КСК4
|
8
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
6,9 (0,7)
|
888
|
130
|
70
|
245 (25)
|
25
|
848
|
1532
|
625
|
161
|
|
БТ1-Сх 01
|
КСК4
|
7
|
2
|
4000
|
-20
|
17
|
85 (72623)
|
6,3 (0,64)
|
784
|
130
|
70
|
196 (20)
|
25
|
848
|
1407
|
500
|
150
|
|
БТ1-Сх 02
|
КСК4
|
8
|
2
|
10000
|
-20
|
17
|
124 (105660)
|
6,9 (0,7)
|
1776
|
130
|
70
|
245 (25)
|
32
|
874
|
1558
|
625
|
164
|
|
БТ1-Сх 03
|
КСК4
|
10
|
2
|
10000
|
-20
|
17
|
124 (106560)
|
11,5 (1,17)
|
1776
|
130
|
70
|
1158 (118)
|
32
|
874
|
1933
|
1000
|
218
|
|
БТ1-Сх 03
|
КСК4
|
10
|
2
|
8000
|
-20
|
17
|
98 (85250)
|
7,8 (0,8)
|
1421
|
130
|
70
|
746 (76)
|
32
|
874
|
1933
|
1000
|
218
|
|
БТ1-Сх 04
|
КСК4
|
10
|
2
|
8000
|
-20
|
17
|
98 (85250)
|
7,8 (0,8)
|
3410
|
95
|
70
|
4248 (433)
|
40
|
930
|
1989
|
1000
|
223
|
|
БТ1-Сх
|
КСК3
|
6
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
70,5 (7,19)
|
888
|
130
|
70
|
285 (29)
|
25
|
848
|
1282
|
375
|
108
|
|
3000
|
-40
|
17
|
57 (49248)
|
29 (3,0)
|
821
|
130
|
70
|
245 (25)
|
25
|
848
|
1282
|
375
|
108
|
|
5000
|
-20
|
83
|
72 (61920)
|
49,6 (5,06)
|
1037
|
130
|
70
|
412 (42)
|
25
|
848
|
1282
|
375
|
108
|
|
3000
|
-30
|
23
|
53 (45792)
|
29 (3,0)
|
764
|
130
|
70
|
206 (21)
|
25
|
848
|
1282
|
375
|
108
|
|
БТ1-Сх 01
|
КСК4
|
6
|
2
|
5000
|
-20
|
23
|
72 (61920)
|
87 (8,89)
|
1032
|
130
|
70
|
294 (30)
|
25
|
848
|
1282
|
375
|
118
|
|
5000
|
-30
|
17
|
79 (67680)
|
87 (8,89)
|
1128
|
130
|
70
|
255 (26)
|
25
|
848
|
1282
|
375
|
118
|
|
3000
|
-40
|
23
|
63 (54432)
|
36 (3,68)
|
908
|
130
|
70
|
226 (23)
|
25
|
848
|
1282
|
375
|
118
|
|
БТ1-Сх 02
|
КСК3
|
7
|
2
|
3000
|
-20
|
23
|
53 (45792)
|
20,7 (2,11)
|
1832
|
95
|
70
|
1285 (131)
|
25
|
848
|
1407
|
500
|
123
|
|
3000
|
-40
|
23
|
63 (54432)
|
20,7 (2,11)
|
908
|
130
|
70
|
324 (33)
|
25
|
848
|
1407
|
500
|
123
|
|
БТ1-Сх 03
|
КСК3
|
6
|
2
|
5000
|
-20
|
17
|
62 (53280)
|
70,5 (7,19)
|
2132
|
95
|
70
|
1599 (163)
|
32
|
874
|
1308
|
375
|
111
|
|
3000
|
-30
|
17
|
47 (40608)
|
29,4 (3,0)
|
1624
|
95
|
70
|
932 (95)
|
32
|
874
|
1308
|
375
|
111
|
|
2500
|
-40
|
17
|
95 (82080)
|
21,6 (2,2)
|
3284
|
95
|
70
|
952 (97)
|
32
|
874
|
1308
|
375
|
111
|
|
3000
|
-20
|
23
|
43 (37152)
|
29,4 (3,0)
|
1486
|
95
|
70
|
775 (79)
|
32
|
874
|
1308
|
375
|
111
|
|
БТ1-Сх 04
|
КСК4
|
6
|
2
|
5000
|
-30
|
17
|
79 (67680)
|
87,2 (8,89)
|
2708
|
95
|
70
|
2001 (204)
|
32
|
874
|
1308
|
375
|
121
|
|
5000
|
-20
|
23
|
72 (61920)
|
87,2 (8,89)
|
2477
|
95
|
70
|
1678 (171)
|
32
|
874
|
1308
|
375
|
121
|
|
3000
|
-30
|
23
|
53 (45792)
|
36,1 (3,68)
|
1832
|
95
|
70
|
922 (94)
|
32
|
874
|
1308
|
375
|
121
|
|
2500
|
-40
|
23
|
53 (45792)
|
26,3 (2,68)
|
1815
|
95
|
70
|
903 (92)
|
32
|
874
|
1308
|
375
|
121
|
|
БТ1-Сх 05
|
КСК3
|
7
|
2
|
5000
|
-30
|
17
|
79 (67680)
|
49,6 (5,06)
|
1128
|
130
|
70
|
491 (50)
|
32
|
874
|
1433
|
500
|
126
|
|
2000
|
-40
|
17
|
57 (49248)
|
20,7 (2,11)
|
1970
|
95
|
70
|
1491 (152)
|
32
|
874
|
1433
|
500
|
126
|
|
БТ1-Сх 06
|
КСК4
|
7
|
2
|
5000
|
-40
|
17
|
95 (82080)
|
61,1 (6,23)
|
1368
|
130
|
70
|
549 (56)
|
32
|
874
|
1433
|
500
|
143
|
|
5000
|
-30
|
23
|
89 (76320)
|
61,1 (6,23)
|
1272
|
130
|
70
|
471 (48)
|
32
|
874
|
1433
|
500
|
143
|
|
3000
|
-40
|
23
|
63 (54432)
|
25,2 (2,57)
|
2178
|
95
|
70
|
1388 (141)
|
32
|
874
|
1433
|
500
|
153
|
|
БТ1-Сх 07
|
КСК3
|
8
|
2
|
5000
|
-30
|
17
|
95 (82080)
|
36,9 (3,76)
|
1368
|
130
|
70
|
775 (79)
|
32
|
874
|
1558
|
625
|
137
|
|
5000
|
-40
|
17
|
95 (82080)
|
36,9 (3,76)
|
1370
|
130
|
70
|
775 (79)
|
32
|
874
|
1558
|
625
|
137
|
|
5000
|
-20
|
23
|
72 (61920)
|
36,9 (3,76)
|
2477
|
95
|
70
|
2541 (259)
|
32
|
874
|
1558
|
625
|
137
|
|
5000
|
-30
|
23
|
89 (76320)
|
36,9 (3,76)
|
1277
|
130
|
70
|
677 (69)
|
32
|
874
|
1558
|
625
|
137
|
|
3000
|
-40
|
23
|
63 (54432)
|
15,4 (1,57)
|
2178
|
95
|
70
|
1972 (201)
|
32
|
874
|
1558
|
625
|
137
|
|
БТ1-Сх 08
|
КСК4
|
8
|
2
|
5000
|
-40
|
23
|
106 (90720)
|
45,2 (4,61)
|
1512
|
130
|
70
|
716 (73)
|
32
|
874
|
1558
|
625
|
153
|
|
5000
|
-30
|
23
|
89 (76320)
|
28,6 (2,92)
|
1277
|
130
|
70
|
726 (74)
|
32
|
874
|
1558
|
625
|
153
|
|
БТ1-Сх 09
|
КСК3
|
10
|
2
|
10000
|
-30
|
17
|
157 (135860)
|
61,9 (6,31)
|
2256
|
130
|
70
|
2600 (265)
|
32
|
874
|
1933
|
1000
|
175
|
|
10000
|
-20
|
23
|
144 (123840)
|
61,9 (6,31)
|
2064
|
130
|
70
|
2179 (222)
|
32
|
874
|
1933
|
1000
|
175
|
|
БТ1-Сх 10
|
КСК3
|
6
|
2
|
10000
|
-40
|
17
|
191 (164160)
|
48,2 (4,91)
|
2836
|
130
|
70
|
2629 (268)
|
40
|
930
|
1364
|
375
|
116
|
|
БТ1-Сх 11
|
КСК4
|
7
|
2
|
5000
|
-40
|
17
|
95 (82080)
|
61,1 (6,23)
|
3284
|
95
|
70
|
3139 (320)
|
40
|
930
|
1489
|
500
|
147
|
|
5000
|
-30
|
23
|
89 (76320)
|
61,1 (6,23)
|
3053
|
95
|
70
|
2717 (277)
|
40
|
930
|
1489
|
500
|
147
|
|
БТ1-Сх 12
|
КСК3
|
8
|
2
|
5000
|
-30
|
17
|
79 (67680)
|
36,9 (3,73)
|
2708
|
95
|
70
|
3041 (310)
|
40
|
930
|
1614
|
625
|
142
|
|
БТ1-Сх 13
|
КСК4
|
8
|
2
|
5000
|
-40
|
23
|
106 (90760)
|
45,2 (4,61)
|
3629
|
95
|
70
|
4081 (416)
|
40
|
930
|
1614
|
625
|
158
|
|
БТ1-Сх  14
|
КСК3
|
9
|
2
|
5000
|
-30
|
17
|
95 (82080)
|
28,6 (2,92)
|
3284
|
130
|
70
|
4817 (491)
|
40
|
930
|
1739
|
750
|
154
|
|
5000
|
-40
|
17
|
95 (82080)
|
28,6 (2,92)
|
3284
|
95
|
70
|
4817 (491)
|
40
|
930
|
1739
|
750
|
154
|
|
БТ1-Сх 14
|
КСК3
|
9
|
2
|
5000
|
-30
|
23
|
89 (76320)
|
28,6 (2,92)
|
3053
|
95
|
70
|
4159 (424)
|
40
|
930
|
1739
|
750
|
154
|
|
БТ1-Сх 15
|
КСК4
|
9
|
2
|
5000
|
-40
|
23
|
106 (90720)
|
35 (3,57)
|
3629
|
95
|
70
|
4316 (440)
|
40
|
930
|
1739
|
750
|
179
|
|
БТ1-Сх 16
|
КСК3
|
10
|
2
|
5000
|
-40
|
23
|
106 (90720)
|
19 (1,93)
|
3629
|
95
|
70
|
6720 (685)
|
40
|
930
|
1989
|
1000
|
180
|
|
БТ1-Сх 17
|
КСК4
|
10
|
2
|
1000
|
-40
|
23
|
211 (181440)
|
76 (7,79)
|
3024
|
130
|
70
|
3345 (341)
|
40
|
930
|
1989
|
1000
|
212
|
|
БТ1-Сх
|
КСК4
|
7
|
3
|
6000
|
-20
|
17
|
74 (63935)
|
6,30 (0,64)
|
1176
|
130
|
70
|
147 (15)
|
25
|
848
|
1407
|
600
|
155
|
|
БТ1-Сх 01
|
КСК4
|
9
|
3
|
10000
|
-20
|
17
|
124 (106560)
|
8,7 (0,89)
|
1776
|
130
|
70
|
461 (47)
|
32
|
874
|
1684
|
750
|
190
|
|
БТ1-Сх 02
|
КСК4
|
10
|
3
|
12000
|
-20
|
17
|
149 (127872)
|
7,8 (0,8)
|
2132
|
130
|
70
|
746 (76)
|
32
|
874
|
1933
|
1000
|
223
|
|
БТ1-Сх
|
КСК4
|
6
|
3
|
5000
|
-30
|
17
|
79 (67680)
|
6,5 (0,66)
|
1128
|
130
|
70
|
4159 (424)
|
25
|
848
|
1282
|
375
|
175
|
|
БТ1-Сх 01
|
КСК4
|
7
|
3
|
10000
|
-20
|
17
|
124 (106560)
|
15,1 (1,54)
|
1776
|
130
|
70
|
11007 (1122)
|
32
|
874
|
1433
|
500
|
205
|
|
БТ1-Сх
|
КСК3
|
6
|
4
|
10000
|
-30
|
17
|
157 (135360)
|
70,5 (7,19)
|
2256
|
130
|
70
|
3571 (364)
|
32
|
874
|
1308
|
375
|
207
|
|
10000
|
-20
|
23
|
144 (123840)
|
70,5 (7,19)
|
2069
|
130
|
70
|
2982 (304)
|
32
|
874
|
1308
|
375
|
207
|
|
5000
|
-40
|
23
|
106 (90720)
|
21,6 (2,2)
|
1512
|
130
|
70
|
1609 (164)
|
32
|
874
|
1308
|
375
|
207
|
|
БТ1-Сх 01
|
КСК4
|
6
|
4
|
10000
|
-40
|
17
|
191 (164160)
|
87,2 (8,89)
|
2736
|
130
|
70
|
4081 (416)
|
32
|
874
|
1308
|
375
|
227
|
|
10000
|
-30
|
23
|
176 (152640)
|
87,2 (8,89)
|
(2544)
|
130
|
70
|
3532 (360)
|
32
|
874
|
1308
|
375
|
227
|
|
БТ1-Сх 02
|
КСК3
|
7
|
4
|
10000
|
-30
|
23
|
176 (152640)
|
49,5 (5,06)
|
(2544)
|
130
|
70
|
4954 (505)
|
32
|
874
|
1433
|
500
|
237
|
|
БТ1-Сх 03
|
КСК3
|
7
|
4
|
10000
|
-30
|
17
|
191 (164160)
|
49,6 (5,06)
|
(2736)
|
130
|
70
|
5729 (584)
|
40
|
930
|
1489
|
500
|
242
|
|
БТ1-Сх 04
|
КCК4
|
7
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
61,1 (6,83)
|
(3024)
|
130
|
70
|
5317 (542)
|
40
|
930
|
1489
|
500
|
275
|
|
БТ1-Сх 05
|
КСК3
|
8
|
4
|
15700
|
-30
|
17
|
248 (213192)
|
80,2 (8,18)
|
(3554)
|
130
|
70
|
10457 (1066)
|
40
|
930
|
1614
|
625
|
264
|
|
БТ1-Сх 06
|
КСК3
|
9
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
28,6 (2,92)
|
3024
|
130
|
70
|
8260 (842)
|
40
|
930
|
1739
|
750
|
288
|
|
КСК3
|
9
|
4
|
5000
|
-40
|
23
|
106 (90720)
|
21,6 (2,2)
|
3629
|
95
|
70
|
9221 (940)
|
40
|
930
|
1739
|
750
|
288
|
|
БТ1-Сх 07
|
КСК4
|
9
|
4
|
12600
|
-40
|
23
|
266 (228615)
|
52,3 (5,33)
|
3811
|
130
|
70
|
1197 (122)
|
40
|
930
|
1739
|
750
|
339
|
|
БТ1-Сх
|
КСК3
|
6
|
4
|
10000
|
-20
|
17
|
124 (106560)
|
70,5 (7,19)
|
1776
|
130
|
70
|
284 (29)
|
32
|
874
|
1308
|
375
|
208
|
|
КСК3
|
6
|
4
|
8000
|
-30
|
17
|
126 (108288)
|
48,2 (4,91)
|
1806
|
130
|
70
|
294 (30)
|
32
|
874
|
1308
|
375
|
208
|
|
КСК3
|
6
|
4
|
8000
|
-20
|
23
|
116 (99072)
|
48,2 (4,91)
|
1652
|
130
|
70
|
245 (25)
|
32
|
874
|
1308
|
375
|
208
|
|
КСК3
|
6
|
4
|
5000
|
-30
|
23
|
89 (76320)
|
21,6 (2,2)
|
1272
|
130
|
70
|
147 (16)
|
32
|
874
|
1308
|
375
|
208
|
|
БТ1-Сх 01
|
КСК4
|
6
|
4
|
10000
|
-30
|
17
|
157 (135360)
|
87,2 (8,89)
|
2256
|
130
|
70
|
353 (36)
|
32
|
874
|
1308
|
375
|
228
|
|
БТ1-Сх 02
|
КСК3
|
7
|
4
|
10000
|
-30
|
17
|
157 (135360)
|
49,6 (5,06)
|
2256
|
130
|
70
|
491 (50)
|
32
|
874
|
1433
|
500
|
238
|
|
КСК3
|
7
|
4
|
8000
|
-40
|
17
|
153 (131328)
|
33,8 (3,45)
|
2189
|
130
|
70
|
461 (47)
|
32
|
874
|
1433
|
500
|
238
|
|
КСК3
|
7
|
4
|
8000
|
-30
|
23
|
142 (122112)
|
33,8 (3,45)
|
2036
|
130
|
70
|
402 (41)
|
32
|
874
|
1433
|
500
|
238
|
|
КСК3
|
7
|
4
|
10000
|
-20
|
23
|
144 (123840)
|
49,6 (5,06)
|
2064
|
130
|
70
|
412 (42)
|
32
|
874
|
1433
|
500
|
238
|
|
БТ1-Сх 03
|
КСК4
|
7
|
4
|
8000
|
-40
|
23
|
169 (145152)
|
41,5 (4,23)
|
2420
|
130
|
70
|
432 (44)
|
32
|
874
|
1433
|
500
|
272
|
|
БТ1-Сх 04
|
КСК3
|
8
|
4
|
12600
|
-20
|
23
|
181 (156038)
|
54,7 (5,58)
|
2600
|
130
|
70
|
706 (72)
|
32
|
874
|
1558
|
625
|
260
|
|
КСК3
|
8
|
4
|
10000
|
-30
|
23
|
176 (152640)
|
36,9 (3,76)
|
2544
|
130
|
70
|
677 (69)
|
32
|
874
|
1558
|
625
|
260
|
|
БТ1-Сх 05
|
КСК3
|
9
|
4
|
10000
|
-30
|
23
|
176 (152640)
|
28,6 (2,92)
|
2544
|
130
|
70
|
726 (74)
|
32
|
874
|
1683
|
750
|
285
|
|
КСК3
|
9
|
4
|
8000
|
-40
|
23
|
169 (145152)
|
19,5 (1,99)
|
2420
|
130
|
70
|
657 (67)
|
32
|
874
|
1683
|
750
|
285
|
|
БТ1-Сх 06
|
КСК3
|
6
|
4
|
5000
|
-30
|
17
|
95 (82080)
|
21,6 (2,2)
|
3284
|
130
|
70
|
952 (97)
|
40
|
930
|
1364
|
375
|
214
|
|
КСК3
|
6
|
4
|
5000
|
-40
|
17
|
95 (82080)
|
21,6 (2,2)
|
3284
|
95
|
70
|
952 (97)
|
40
|
930
|
1364
|
375
|
214
|
|
КСК3
|
6
|
4
|
5000
|
-30
|
23
|
89 (760320)
|
21,6 (2,2)
|
3053
|
95
|
70
|
844 (86)
|
40
|
930
|
1364
|
375
|
214
|
|
КСК3
|
6
|
4
|
4000
|
-40
|
23
|
84 (72576)
|
14,7 (1,5)
|
2903
|
95
|
70
|
746 (76)
|
40
|
930
|
1364
|
375
|
214
|
|
БТ1-Сх 07
|
КСК4
|
6
|
4
|
5000
|
-40
|
23
|
106 (90720)
|
26,3 (2,68)
|
3629
|
95
|
70
|
902 (92)
|
40
|
930
|
1364
|
375
|
234
|
|
БТ1-Сх 08
|
КСК3
|
7
|
4
|
10000
|
-40
|
17
|
191 (164160)
|
33,8 (3,45)
|
2836
|
130
|
70
|
716 (73)
|
40
|
930
|
1489
|
500
|
244
|
|
КСК3
|
7
|
4
|
8000
|
-30
|
23
|
115 (99072)
|
33,8 (3,45)
|
3963
|
95
|
70
|
1500 (153)
|
40
|
930
|
1489
|
500
|
244
|
|
БТ1-Сх 09
|
КСК3
|
8
|
4
|
10000
|
-30
|
17
|
191 (164160)
|
36,9 (3,76)
|
2736
|
130
|
70
|
775 (79)
|
40
|
930
|
1614
|
625
|
266
|
|
КСК3
|
8
|
4
|
12600
|
-30
|
17
|
198 (170554)
|
54,7 (5,58)
|
2843
|
130
|
70
|
844 (86)
|
40
|
930
|
1614
|
625
|
266
|
|
БТ1-Сх 10
|
КСК4
|
8
|
4
|
12600
|
-40
|
17
|
241 (206842)
|
67,5 (6,88)
|
3448
|
130
|
70
|
922 (94)
|
40
|
930
|
1614
|
625
|
298
|
|
КСК4
|
8
|
4
|
16000
|
-20
|
23
|
230 (198143)
|
102,1 (10,41)
|
7926
|
95
|
70
|
4866 (496)
|
40
|
930
|
1614
|
625
|
298
|
|
КСК4
|
8
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
45,2 (4,61)
|
3024
|
130
|
70
|
716 (73)
|
40
|
930
|
1614
|
625
|
298
|
|
БТ1-Сх 11
|
КСК3
|
9
|
4
|
15700
|
-30
|
17
|
143 (123132)
|
62,3 (6,35)
|
3554
|
130
|
70
|
1903 (194)
|
40
|
930
|
1739
|
750
|
291
|
|
КСК3
|
9
|
4
|
12600
|
-40
|
17
|
241 (206842)
|
42,6 (4,34)
|
3448
|
130
|
70
|
1334 (136)
|
40
|
930
|
1739
|
750
|
291
|
|
КСК3
|
9
|
4
|
15700
|
-20
|
23
|
227 (195048)
|
62,3 (6,35)
|
3251
|
130
|
70
|
1187 (121)
|
40
|
930
|
1739
|
750
|
291
|
|
КСК3
|
9
|
4
|
16000
|
-30
|
17
|
276 (216576)
|
64 (6,52)
|
3610
|
130
|
70
|
1462 (149)
|
40
|
930
|
1739
|
750
|
291
|
|
КСК3
|
9
|
4
|
16000
|
-20
|
23
|
252 (198143)
|
64 (6,52)
|
3303
|
130
|
70
|
1216 (124)
|
40
|
930
|
1739
|
750
|
291
|
|
КСК3
|
9
|
4
|
16000
|
-20
|
23
|
252 (198143)
|
42,3 (4,31)
|
7926
|
95
|
70
|
8015 (817)
|
40
|
930
|
1739
|
750
|
291
|
|
БТ1-Сх 12
|
КСК4
|
9
|
4
|
15700
|
-30
|
23
|
280 (240408)
|
77,4 (7,89)
|
4007
|
130
|
70
|
1324 (135)
|
40
|
930
|
1739
|
750
|
341
|
|
БТ1-Сх 13
|
КСК3
|
10
|
4
|
15700
|
-30
|
23
|
280 (240408)
|
41,1 (4,19)
|
4007
|
130
|
70
|
2050 (209)
|
40
|
930
|
1989
|
1000
|
342
|
|
КСК3
|
10
|
4
|
16000
|
-30
|
23
|
284 (244224)
|
42,3 (4,31)
|
4071
|
130
|
70
|
2119 (216)
|
40
|
930
|
1989
|
1000
|
342
|
|
БТ1-Сх 14
|
КСК3
|
6
|
4
|
10000
|
-20
|
17
|
124 (106560)
|
70,5 (7,19)
|
4263
|
95
|
70
|
1599 (163)
|
50
|
966
|
1400
|
375
|
231
|
|
БТ1-Сх 15
|
КСК4
|
6
|
4
|
10000
|
-30
|
17
|
157 (135360)
|
87,2 (8,89)
|
5415
|
95
|
70
|
2001 (204)
|
50
|
966
|
1400
|
375
|
251
|
|
КСК4
|
6
|
4
|
8000
|
-40
|
17
|
153 (131328)
|
59,3 (6,05)
|
5253
|
95
|
70
|
1883 (192)
|
50
|
966
|
1400
|
375
|
251
|
|
КСК4
|
6
|
4
|
10000
|
-20
|
23
|
144 (123840)
|
87,2 (8,89)
|
4954
|
95
|
70
|
1677 (171)
|
50
|
966
|
1400
|
375
|
251
|
|
БТ1-Сх 16
|
КСК3
|
7
|
4
|
12600
|
-20
|
17
|
156 (134266)
|
73,7 (7,51)
|
5370
|
95
|
70
|
2757 (281)
|
50
|
966
|
1525
|
500
|
261
|
|
КСК3
|
7
|
4
|
8000
|
-20
|
17
|
126 (108788)
|
33,8 (8,45)
|
4332
|
95
|
70
|
1795 (183)
|
50
|
966
|
1525
|
500
|
261
|
|
БТ1-Сх 17
|
КСК4
|
7
|
4
|
20000
|
-40
|
17
|
382 (328320)
|
61,1 (6,23)
|
5472
|
130
|
70
|
549 (56)
|
50
|
966
|
1525
|
500
|
294
|
|
КСК4
|
7
|
4
|
10000
|
-40
|
17
|
191 (164160)
|
61,1 (6,23)
|
6567
|
95
|
70
|
3139 (320)
|
50
|
966
|
1525
|
500
|
294
|
|
КСК4
|
7
|
4
|
12600
|
-20
|
23
|
181 (156039)
|
91,1 (9,29)
|
6242
|
95
|
70
|
2835 (289)
|
50
|
966
|
1400
|
500
|
294
|
|
КСК4
|
7
|
4
|
10000
|
-30
|
23
|
178 (152640)
|
61,1 (6,23)
|
6106
|
95
|
70
|
2717 (277)
|
50
|
966
|
1400
|
500
|
294
|
|
КСК4
|
7
|
4
|
8000
|
-30
|
23
|
142 (122112)
|
41,5 (4,23)
|
4885
|
95
|
70
|
1736 (177)
|
50
|
966
|
1400
|
500
|
294
|
|
БТ1-Сх 18
|
КСК3
|
8
|
4
|
15700
|
-20
|
17
|
195 (167832)
|
80,2 (8,18)
|
6714
|
95
|
70
|
4670 (476)
|
50
|
966
|
1525
|
625
|
283
|
|
КСК3
|
8
|
4
|
16000
|
-20
|
17
|
198 (170496)
|
82,4 (8,4)
|
6820
|
95
|
70
|
4817 (491)
|
50
|
966
|
1525
|
625
|
283
|
|
КСК3
|
8
|
4
|
10000
|
-30
|
17
|
178 (153360)
|
36,9 (3,76)
|
5415
|
95
|
70
|
3041 (310)
|
50
|
966
|
1525
|
625
|
263
|
|
КСК3
|
8
|
4
|
8000
|
-40
|
17
|
153 (1313,28)
|
25,2 (2,57)
|
5254
|
95
|
70
|
2865 (292)
|
50
|
966
|
1525
|
625
|
283
|
|
КСК3
|
8
|
4
|
1000
|
-20
|
23
|
144 (123840)
|
36,9 (3,76)
|
4954
|
95
|
70
|
2541 (259)
|
50
|
966
|
1525
|
625
|
283
|
|
КСК3
|
8
|
4
|
8000
|
-30
|
23
|
142 (122112)
|
25,2 (2,57)
|
4886
|
95
|
70
|
2472 (252)
|
50
|
966
|
1525
|
625
|
283
|
|
БТ1-Сх 19
|
КСК4
|
8
|
4
|
20000
|
-40
|
23
|
422 (362888)
|
45,2 (4,61)
|
6048
|
130
|
70
|
716 (73)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
45,2 (4,61)
|
7258
|
95
|
70
|
4081 (416)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
8000
|
-40
|
23
|
169 (145152)
|
30,8 (3,14)
|
5806
|
95
|
70
|
2609 (266)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
15700
|
-40
|
17
|
301 (258552)
|
99,4 (10,13)
|
4310
|
130
|
70
|
1442 (147)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
15700
|
-20
|
23
|
227 (195048)
|
99,4 (10,13)
|
7802
|
95
|
70
|
4709 (480)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
16000
|
-40
|
17
|
305 (262656)
|
102,1(10,41)
|
4378
|
130
|
70
|
1491 (152)
|
50
|
966
|
1591
|
625
|
315
|
|
КСК4
|
8
|
4
|
10000
|
-40
|
23
|
211 (181449)
|
45,2 (4,61)
|
7258
|
95
|
70
|
4081 (416)
|
50
|
966
|
1591
|
625
|
315
|
|
БТ1-Сх 20
|
КСК3
|
9
|
4
|
10000
|
-30
|
17
|
191 (164160)
|
28,6 (2,92)
|
6567
|
130
|
70
|
4917 (491)
|
50
|
966
|
1716
|
750
|
308
|
|
КСК3
|
9
|
4
|
10000
|
-40
|
17
|
191 (164160)
|
28,6 (2,92)
|
6562
|
95
|
70
|
4817 (491)
|
50
|
966
|
1716
|
750
|
308
|
|
КСК3
|
9
|
4
|
12600
|
-30
|
17
|
198 (170554)
|
42,6 (4,34)
|
6822
|
95
|
70
|
5199 (530)
|
50
|
966
|
1716
|
750
|
308
|
|
КСК3
|
9
|
4
|
10000
|
-30
|
23
|
178 (152640)
|
28,6 (2,92)
|
6106
|
95
|
70
|
4159 (424)
|
50
|
966
|
1716
|
750
|
308
|
|
КСК3
|
9
|
4
|
8000
|
-40
|
23
|
169 (145152)
|
19,5 (1,99)
|
5806
|
95
|
70
|
3767 (384)
|
50
|
966
|
1716
|
750
|
308
|
|
КСК3
|
9
|
4
|
12600
|
-20
|
23
|
181 (156038)
|
42,6 (4,34)
|
6241
|
95
|
70
|
4345 (443)
|
50
|
966
|
1716
|
750
|
308
|
|
БТ1-Сх 21
|
КСК4
|
9
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
35,1 (3,57)
|
7258
|
95
|
70
|
4320 (440)
|
50
|
966
|
1716
|
750
|
358
|
|
КСК4
|
9
|
4
|
15700
|
-40
|
17
|
301 (258552)
|
76,9 (7,84)
|
4309
|
130
|
70
|
1530 (156)
|
50
|
966
|
1716
|
750
|
358
|
|
КСК4
|
9
|
4
|
16000
|
-40
|
17
|
305 (262656)
|
79,1 (8,06)
|
4378
|
130
|
70
|
1579 (161)
|
50
|
966
|
1716
|
750
|
358
|
|
КСК4
|
9
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
35 (3,57)
|
7258
|
95
|
70
|
4316 (440)
|
50
|
966
|
1716
|
750
|
358
|
|
БТ1-Сх 22
|
КСК3
|
10
|
4
|
20000
|
-30
|
17
|
315 (270720)
|
61,9 (6,31)
|
4512
|
130
|
70
|
2600 (265)
|
50
|
966
|
1966
|
1000
|
359
|
|
КСК3
|
10
|
4
|
10000
|
-40
|
23
|
211 (181440)
|
18,9 (1,93)
|
7258
|
95
|
70
|
6720 (685)
|
50
|
966
|
1966
|
1000
|
359
|
|
КСК3
|
10
|
4
|
20000
|
-20
|
23
|
288 (247680)
|
61,9 (6,31)
|
4128
|
130
|
70
|
2178 (222)
|
50
|
966
|
1966
|
1000
|
359
|
|
КСК3
|
10
|
4
|
15700
|
-40
|
17
|
301 (258552)
|
41,1 (4,19)
|
4310
|
130
|
70
|
2374 (242)
|
50
|
966
|
1966
|
1000
|
359
|
|
КСК3
|
10
|
4
|
16000
|
-40
|
17
|
305 (262656)
|
42,3 (4,31)
|
4378
|
130
|
70
|
2453 (250)
|
50
|
966
|
1966
|
1000
|
359
|
|
БТ1-Сх 23
|
КСК4
|
10
|
4
|
20000
|
-40
|
23
|
422 (362880)
|
76,4 (7,79)
|
6048
|
130
|
70
|
3345 (341)
|
50
|
966
|
1966
|
1000
|
423
|
|
КСК4
|
10
|
4
|
15700
|
-40
|
23
|
332 (285677)
|
50,6 (5,16)
|
4763
|
130
|
70
|
2070 (211)
|
50
|
966
|
1966
|
1000
|
423
|
|
КСК4
|
10
|
4
|
16000
|
-40
|
23
|
338 (290304)
|
52 (5,3)
|
4839
|
130
|
70
|
2139 (218)
|
50
|
966
|
1966
|
1000
|
423
|
|
КСК4
|
10
|
4
|
25200
|
-40
|
17
|
481 (413684)
|
114 (11,62)
|
6895
|
130
|
70
|
4336 (442)
|
50
|
966
|
1966
|
1000
|
423
|
|
КСК4
|
10
|
4
|
25200
|
-40
|
23
|
447 (384626)
|
114 (11,62)
|
6411
|
130
|
70
|
3757 (383)
|
50
|
966
|
1966
|
1000
|
423
|
|
БТ1-Сх 24
|
КСК4
|
7
|
4
|
20000
|
-40
|
17
|
382 (328320)
|
61,6 (6,23)
|
13133
|
130
|
70
|
392 (40)
|
65
|
1140
|
1640
|
500
|
333
|
|
КСК4
|
8
|
4
|
12600
|
-40
|
17
|
241 (206842)
|
67,5 (6,88)
|
8274
|
130
|
70
|
5297 (540)
|
65
|
1140
|
1765
|
625
|
354
|
|
БТ1-Сх 25
|
КСК4
|
8
|
4
|
12600
|
-30
|
23
|
224 (192323)
|
67,5 (6,88)
|
9617
|
130
|
70
|
4581 (467)
|
65
|
1140
|
1765
|
625
|
354
|
|
БТ1-Сх 26
|
КСК4
|
9
|
4
|
15700
|
-40
|
17
|
301 (258522)
|
76,9 (7,84)
|
10342
|
130
|
70
|
8787 (894)
|
65
|
1140
|
1890
|
750
|
396
|
|
КСК4
|
9
|
4
|
16000
|
-40
|
17
|
305 (252656)
|
79 (8,06)
|
13133
|
130
|
70
|
9045 (922)
|
65
|
1140
|
1890
|
750
|
396
|
|
КСК4
|
9
|
4
|
24000
|
-30
|
23
|
426 (366336)
|
79 (8,06)
|
14654
|
130
|
70
|
7799 (795)
|
65
|
1140
|
1890
|
750
|
396
|
|
КСК4
|
9
|
4
|
15700
|
-30
|
23
|
280 (240408)
|
76,9 (7,84)
|
9717
|
130
|
70
|
7583 (773)
|
65
|
1140
|
1890
|
750
|
396
|
|
КСК4
|
9
|
4
|
12600
|
-40
|
23
|
266 (228620)
|
52,3 (5,33)
|
9145
|
130
|
70
|
6857 (699)
|
65
|
1140
|
1890
|
750
|
396
|
|
БТ1-Сх 27
|
КСК3
|
10
|
4
|
12600
|
-40
|
17
|
241 (206842)
|
28,1 (2,86)
|
8274
|
130
|
70
|
8731 (890)
|
65
|
1140
|
2140
|
1000
|
398
|
|
БТ1-Сх
|
КСК3
|
6
|
6
|
10000
|
-40
|
17
|
191 (164160)
|
48,2 (4,91)
|
2736
|
130
|
70
|
7868 (802)
|
40
|
930
|
1364
|
375
|
307
|
|
КСК3
|
6
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
76,7 (7,82)
|
3251
|
130
|
70
|
11095 (1131)
|
40
|
930
|
1364
|
375
|
307
|
|
КСК3
|
6
|
6
|
10000
|
-40
|
23
|
211 (181440)
|
35,3 (3,6)
|
3024
|
130
|
70
|
9604 (979)
|
40
|
930
|
1364
|
375
|
307
|
|
БТ1-Сх
|
КСК3
|
6
|
6
|
12000
|
-20
|
23
|
173 (148608)
|
48,2 (4,91)
|
2477
|
130
|
70
|
245 (25)
|
32
|
874
|
1249
|
375
|
300
|
|
КСК3
|
6
|
6
|
5000
|
-40
|
23
|
91 (78664)
|
14,7 (1,5)
|
1815
|
130
|
70
|
137 (14)
|
32
|
874
|
1249
|
375
|
300
|
|
БТ1-Сх 01
|
КСК4
|
6
|
6
|
10000
|
-30
|
23
|
178 (152640)
|
43,3 (4,41)
|
2544
|
130
|
70
|
196 (20)
|
32
|
874
|
1249
|
375
|
361
|
|
КСК4
|
6
|
6
|
10000
|
-40
|
17
|
191 (164160)
|
42,3 (4,41)
|
2736
|
130
|
70
|
235 (24)
|
32
|
874
|
1249
|
375
|
361
|
|
БТ1-Сх 02
|
КСК3
|
7
|
6
|
10000
|
-30
|
23
|
178 (152640)
|
24,8 (2,53)
|
2544
|
130
|
70
|
284 (29)
|
32
|
874
|
1374
|
500
|
345
|
|
БТ1-Сх 03
|
КСК3
|
6
|
6
|
15700
|
-20
|
17
|
195 (167832)
|
76,6 (7,82)
|
2798
|
130
|
70
|
314 (32)
|
40
|
930
|
1305
|
375
|
308
|
|
КСК3
|
6
|
6
|
12000
|
-30
|
17
|
189 (162440)
|
48,2 (4,91)
|
2708
|
130
|
70
|
294 (30)
|
40
|
930
|
1305
|
375
|
308
|
|
КСК3
|
6
|
6
|
5000
|
-40
|
23
|
357 (307200)
|
10,8 (1,1)
|
3629
|
95
|
70
|
520 (53)
|
40
|
930
|
1305
|
375
|
308
|
|
БТ1-Сх 04
|
КСК4
|
6
|
6
|
12000
|
-40
|
17
|
229 (196992)
|
59,3 (6,05)
|
3284
|
130
|
70
|
333 (34)
|
40
|
930
|
1305
|
375
|
338
|
|
КСК4
|
6
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
95 (9,68)
|
3157
|
130
|
70
|
324 (33)
|
40
|
930
|
1305
|
375
|
338
|
|
КСК4
|
6
|
6
|
12000
|
-30
|
23
|
213 (183168)
|
59,4 (6,05)
|
3053
|
130
|
70
|
284 (29)
|
40
|
930
|
1305
|
375
|
338
|
|
БТ1-Сх 05
|
КСК3
|
7
|
6
|
20000
|
-20
|
17
|
248 (213126)
|
81,1 (8,27)
|
3552
|
130
|
70
|
540 (55)
|
40
|
930
|
1430
|
500
|
353
|
|
КСК3
|
7
|
6
|
20000
|
-30
|
17
|
191 (164160)
|
24,8 (2,53)
|
2736
|
130
|
70
|
324 (33)
|
40
|
930
|
1430
|
500
|
353
|
|
КСК3
|
7
|
6
|
15700
|
-30
|
17
|
248 (213120)
|
54 (5,5)
|
3554
|
130
|
70
|
540 (55)
|
40
|
930
|
1430
|
500
|
353
|
|
КСК3
|
7
|
6
|
12000
|
-40
|
17
|
229 (196992)
|
33,8 (3,45)
|
3284
|
130
|
70
|
461 (47)
|
40
|
930
|
1430
|
500
|
353
|
|
КСК3
|
7
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
54 (5,5)
|
3251
|
130
|
70
|
451 (46)
|
40
|
930
|
1430
|
500
|
353
|
|
БТ1-Сх 05
|
КСК3
|
7
|
6
|
12000
|
-30
|
23
|
213 (183168)
|
33,8 (3,45)
|
3053
|
130
|
70
|
402 (41)
|
40
|
930
|
1430
|
500
|
353
|
|
КСК4
|
7
|
6
|
12000
|
-40
|
23
|
253 (217728)
|
41,5 (4,23)
|
3629
|
130
|
70
|
432 (44)
|
40
|
940
|
1430
|
500
|
403
|
|
БТ1-Сх 06
|
КСК4
|
7
|
6
|
10000
|
-40
|
23
|
211 (181440)
|
30,3 (3,09)
|
7258
|
95
|
70
|
1710 (174)
|
40
|
930
|
1430
|
500
|
403
|
|
КСК4
|
7
|
6
|
10000
|
-40
|
23
|
211 (131440)
|
30,3 (3,09)
|
3024
|
130
|
70
|
304 (31)
|
40
|
930
|
1430
|
500
|
403
|
|
КСК4
|
7
|
6
|
15700
|
-30
|
23
|
280 (240408)
|
66,5 (6,78)
|
4007
|
130
|
70
|
520 (53)
|
40
|
930
|
1430
|
500
|
403
|
|
БТ1-Сх 07
|
КСК3
|
8
|
6
|
10000
|
-40
|
17
|
191 (164160)
|
35 (3,57)
|
2736
|
130
|
70
|
353 (36)
|
40
|
930
|
1555
|
625
|
386
|
|
КСК3
|
8
|
6
|
18800
|
-20
|
23
|
272 (234057)
|
54,7 (5,58)
|
3901
|
130
|
70
|
706 (72)
|
40
|
930
|
1555
|
625
|
386
|
|
КСК3
|
8
|
6
|
10000
|
-40
|
23
|
211 (181440)
|
18,4 (1,88)
|
3024
|
130
|
70
|
422 (43)
|
40
|
930
|
1555
|
625
|
386
|
|
КСК3
|
8
|
6
|
15700
|
-30
|
23
|
279 (240208)
|
31,2 (3,18)
|
4008
|
130
|
70
|
804 (82)
|
40
|
930
|
1555
|
625
|
386
|
|
БТ1-Сх 08
|
КСК3
|
9
|
6
|
12000
|
-40
|
23
|
253 (217728)
|
19,5 (1,99)
|
3629
|
130
|
70
|
657 (67)
|
40
|
930
|
1680
|
750
|
423
|
|
БТ1-Сх 09
|
КСК3
|
10
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
67,3 (6,86)
|
3251
|
130
|
70
|
2403 (245)
|
40
|
930
|
1930
|
1000
|
500
|
|
БТ1-Сх 10
|
КСК3
|
6
|
6
|
10000
|
-30
|
17
|
157 (135360)
|
35,3 (3,6)
|
5415
|
95
|
70
|
1148 (117)
|
50
|
996
|
1341
|
375
|
322
|
|
КСК3
|
6
|
6
|
5000
|
-40
|
23
|
91 (78664)
|
14,7 (1,5)
|
4355
|
95
|
70
|
746 (76)
|
50
|
966
|
1341
|
375
|
322
|
|
КСК3
|
6
|
6
|
10000
|
-20
|
23
|
144 (123840)
|
35,3 (3,6)
|
4954
|
95
|
70
|
922 (94)
|
50
|
966
|
1341
|
375
|
322
|
|
БТ1-Сх 11
|
КСК4
|
6
|
6
|
15700
|
-30
|
17
|
248 (213192)
|
95 (9,68)
|
8528
|
95
|
70
|
2207 (225)
|
50
|
966
|
1341
|
375
|
353
|
|
КСК4
|
6
|
6
|
10000
|
-40
|
17
|
191 (164160)
|
43,3 (4,41)
|
6567
|
95
|
70
|
1305 (133)
|
50
|
966
|
1341
|
375
|
353
|
|
КСК4
|
6
|
6
|
12000
|
-40
|
17
|
229 (196992)
|
59,3 (6,05)
|
7880
|
95
|
70
|
1883 (192)
|
50
|
966
|
1341
|
375
|
353
|
|
КСК4
|
6
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
95 (9,68)
|
7802
|
95
|
70
|
1844 (188)
|
50
|
966
|
1341
|
375
|
353
|
|
КСК4
|
6
|
6
|
10000
|
-30
|
23
|
178 (152640)
|
43,3 (4,41)
|
6106
|
95
|
70
|
1128 (115)
|
50
|
966
|
1341
|
375
|
353
|
|
БТ1-Сх 12
|
КСК3
|
7
|
6
|
10000
|
-30
|
17
|
191 (164160)
|
24,8 (2,53)
|
6567
|
130
|
70
|
1834 (187)
|
50
|
966
|
1446
|
500
|
367
|
|
КСК3
|
7
|
6
|
12000
|
-30
|
17
|
189 (162432)
|
33,8 (3,45)
|
6498
|
95
|
70
|
1795 (183)
|
50
|
966
|
1446
|
500
|
367
|
|
КСК3
|
7
|
6
|
10000
|
-30
|
23
|
178 (152640)
|
24,8 (2,53)
|
6106
|
95
|
70
|
1589 (162)
|
50
|
966
|
1446
|
500
|
367
|
|
КСК3
|
7
|
6
|
20000
|
-40
|
17
|
382 (328320)
|
42,3 (4,31)
|
6567
|
130
|
70
|
2453 (250)
|
50
|
966
|
1446
|
500
|
367
|
|
КСК3
|
7
|
6
|
12000
|
-20
|
23
|
173 (148608)
|
33,8 (3,45)
|
5945
|
95
|
70
|
1501 (153)
|
50
|
966
|
1446
|
500
|
367
|
|
БТ1-Сх 13
|
КСК4
|
7
|
6
|
15700
|
-40
|
17
|
301 (258552)
|
66,5 (6,78)
|
4310
|
130
|
70
|
608 (62)
|
50
|
966
|
1466
|
500
|
417
|
|
КСК4
|
7
|
6
|
12000
|
-30
|
23
|
213 (183168)
|
41,5 (4,23)
|
7327
|
95
|
70
|
1736 (177)
|
50
|
966
|
1466
|
500
|
417
|
|
КСК4
|
7
|
6
|
10000
|
-40
|
23
|
211 (181440)
|
30,3 (3,09)
|
7258
|
95
|
70
|
1707 (174)
|
50
|
966
|
1466
|
500
|
417
|
|
БТ1-Сх 14
|
КСК3
|
8
|
6
|
20000
|
-30
|
17
|
315 (270720)
|
60,3 (6,15)
|
4512
|
130
|
70
|
941,8 (96)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
18800
|
-30
|
17
|
298 (255931)
|
54,7 (5,58)
|
4264
|
130
|
70
|
844 (86)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
10000
|
-40
|
23
|
211 (181440)
|
18,4 (1,83)
|
7258
|
95
|
70
|
2433 (248)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
15700
|
-20
|
23
|
227 (195048)
|
40,1 (4,09)
|
7802
|
95
|
70
|
2806 (286)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
12000
|
-40
|
17
|
229 (196992)
|
25,2 (2,57)
|
7880
|
95
|
70
|
2865 (292)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
20000
|
-20
|
23
|
323 (277680)
|
60,3 (6,15)
|
4128
|
130
|
70
|
785 (80)
|
50
|
966
|
1591
|
625
|
400
|
|
КСК3
|
8
|
6
|
12000
|
-30
|
23
|
213 (183168)
|
25,2 (2,57)
|
7381
|
95
|
70
|
2472 (252)
|
50
|
966
|
1591
|
625
|
400
|
|
БТ1-Сх 15
|
КСК4
|
8
|
6
|
20000
|
-30
|
23
|
355 (305280)
|
74,5 (7,59)
|
5088
|
130
|
70
|
893 (91)
|
50
|
966
|
1591
|
625
|
449
|
|
КСК4
|
8
|
6
|
18800
|
-40
|
17
|
361 (310263)
|
67,5 (6,88)
|
5171
|
130
|
70
|
922 (94)
|
50
|
966
|
1591
|
625
|
449
|
|
КСК4
|
8
|
6
|
18800
|
-30
|
23
|
336 (288490)
|
67,5 (6,88)
|
4809
|
130
|
70
|
794,6 (81)
|
50
|
966
|
1591
|
625
|
449
|
|
КСК4
|
8
|
6
|
15700
|
-40
|
23
|
332 (285768)
|
49,2 (5,02)
|
4763
|
130
|
70
|
785 (80)
|
50
|
966
|
1591
|
625
|
449
|
|
КСК4
|
8
|
6
|
20000
|
-40
|
17
|
382 (328320)
|
74,5 (7,59)
|
5472
|
130
|
70
|
1030 (105)
|
50
|
966
|
1591
|
625
|
449
|
|
КСК4
|
8
|
6
|
24000
|
-40
|
17
|
458 (393984)
|
102,1(10,41)
|
6567
|
130
|
70
|
1491 (152)
|
50
|
966
|
1591
|
625
|
449
|
|
БТ1-Сх 16
|
КСК3
|
9
|
6
|
15700
|
-40
|
17
|
301 (258552)
|
31,2 (3,18)
|
4310
|
130
|
70
|
922 (94)
|
50
|
966
|
1716
|
750
|
437
|
|
КСК3
|
9
|
6
|
18800
|
-40
|
17
|
361 (310263)
|
42,6 (4,34)
|
5171
|
130
|
70
|
1334 (136)
|
50
|
966
|
1716
|
750
|
437
|
|
КСК3
|
9
|
6
|
24000
|
-30
|
17
|
378 (324664)
|
63,9 (6,52)
|
5415
|
130
|
70
|
1462 (149)
|
50
|
966
|
1716
|
750
|
437
|
|
КСК3
|
9
|
6
|
24000
|
-20
|
23
|
346 (297216)
|
63,9 (6,52)
|
4954
|
130
|
70
|
1216 (124)
|
50
|
966
|
1716
|
750
|
437
|
|
БТ1-Сх 17
|
КСК4
|
9
|
6
|
20000
|
-40
|
23
|
422 (362880)
|
57,7 (5,88)
|
6048
|
130
|
70
|
1334 (136)
|
50
|
966
|
1716
|
750
|
513
|
|
КСК4
|
9
|
6
|
15700
|
-40
|
23
|
332 (285768)
|
38,2 (3,89)
|
4763
|
130
|
70
|
833 (85)
|
50
|
966
|
1716
|
750
|
513
|
|
КСК4
|
9
|
6
|
18800
|
-40
|
23
|
399 (342922)
|
52,3 (5,33)
|
5716
|
130
|
70
|
1197 (122)
|
50
|
966
|
1716
|
750
|
513
|
|
КСК4
|
9
|
6
|
24000
|
-40
|
17
|
458 (383984)
|
79,1 (8,06)
|
6567
|
130
|
70
|
1579 (161)
|
50
|
966
|
1716
|
750
|
513
|
|
БТ1-Сх 18
|
КСК3
|
10
|
6
|
30000
|
-30
|
17
|
496 (426384)
|
67,3 (6,86)
|
7106
|
130
|
70
|
2864 (292)
|
50
|
966
|
2025
|
1000
|
515
|
|
КСК3
|
10
|
6
|
24000
|
-40
|
17
|
458 (393984)
|
42,9 (8,08)
|
6567
|
130
|
70
|
2453 (250)
|
50
|
966
|
2025
|
1000
|
515
|
|
КСК3
|
10
|
6
|
10000
|
-40
|
17
|
191 (164160)
|
24,8 (2,53)
|
6567
|
95
|
70
|
1834 (187)
|
50
|
966
|
2025
|
1000
|
515
|
|
КСК3
|
10
|
6
|
24000
|
-30
|
23
|
426 (366336)
|
42,3 (4,31)
|
6106
|
130
|
70
|
2119 (216)
|
50
|
966
|
2025
|
1000
|
515
|
|
КСК3
|
10
|
6
|
24000
|
-30
|
17
|
496 (426384)
|
67,3 (6,86)
|
7107
|
130
|
70
|
2865 (292)
|
50
|
966
|
2025
|
1000
|
515
|
|
КСК3
|
10
|
6
|
24000
|
-20
|
23
|
419 (360091)
|
67,3 (6,86)
|
6502
|
130
|
70
|
2403 (245)
|
50
|
966
|
2025
|
1000
|
515
|
|
БТ1-Сх 19
|
КСК4
|
10
|
6
|
24000
|
-40
|
23
|
506 (435456)
|
51,9 (5,3)
|
7258
|
130
|
70
|
2139 (218)
|
50
|
966
|
2025
|
1000
|
611
|
|
БТ1-Сх 20
|
КСК3
|
7
|
6
|
20000
|
-20
|
17
|
248 (213120)
|
81,1 (8,27)
|
8525
|
95
|
70
|
3090 (315)
|
65
|
1140
|
1699
|
500
|
413
|
|
КСК3
|
7
|
6
|
18800
|
-20
|
17
|
234 (201399)
|
73,6 (7,51)
|
8056
|
95
|
70
|
2757 (281)
|
65
|
1140
|
1699
|
500
|
413
|
|
КСК3
|
7
|
6
|
15700
|
-20
|
17
|
248 (213120)
|
81,1 (8,27)
|
8525
|
96
|
70
|
2980 (315)
|
65
|
1140
|
1699
|
500
|
413
|
|
БТ1-Сх 21
|
КСК4
|
7
|
6
|
20000
|
-30
|
17
|
315 (270720)
|
100,5(10,24)
|
10829
|
95
|
70
|
3796 (387)
|
65
|
1140
|
1699
|
500
|
463
|
|
КСК4
|
7
|
6
|
18800
|
-30
|
17
|
297 (255331)
|
91,1 (9,29)
|
10233
|
95
|
70
|
3384 (345)
|
65
|
1140
|
1699
|
500
|
463
|
|
КСК4
|
7
|
6
|
15700
|
-40
|
17
|
301 (258552)
|
66,5 (6,78)
|
10342
|
95
|
70
|
3463 (353)
|
65
|
1140
|
1699
|
500
|
463
|
|
КСК4
|
7
|
6
|
18800
|
-20
|
23
|
272 (234058)
|
91,1 (9,29)
|
9363
|
95
|
70
|
2835 (289)
|
65
|
1140
|
1699
|
500
|
463
|
|
КСК4
|
7
|
6
|
20000
|
-20
|
23
|
288 (247680)
|
100,5(10,24)
|
9908
|
95
|
70
|
3178 (324)
|
65
|
1140
|
1699
|
500
|
463
|
|
БТ1-Сх 22
|
КСК3
|
8
|
6
|
24000
|
-20
|
17
|
297 (255744)
|
82,4 (8,4)
|
10230
|
95
|
70
|
4817 (491)
|
65
|
1140
|
1824
|
625
|
446
|
|
КСК3
|
8
|
6
|
15700
|
-30
|
17
|
248 (213120)
|
40,1 (4,09)
|
8528
|
95
|
70
|
3355 (342)
|
65
|
1140
|
1824
|
625
|
446
|
|
БТ1-Сх 23
|
КСК4
|
8
|
6
|
20000
|
-40
|
17
|
382 (328320)
|
74,5 (7,59)
|
13133
|
95
|
70
|
5935 (605)
|
65
|
1140
|
1824
|
625
|
494
|
|
КСК4
|
8
|
6
|
18800
|
-40
|
17
|
361 (310263)
|
67,5 (6,88)
|
12410
|
95
|
70
|
5297 (540)
|
65
|
1140
|
1824
|
625
|
494
|
|
КСК4
|
8
|
6
|
15700
|
-30
|
23
|
280 (240408)
|
49,2 (5,02)
|
9617
|
95
|
70
|
3196 (323)
|
65
|
1140
|
1824
|
625
|
494
|
|
КСК4
|
8
|
6
|
18800
|
-30
|
23
|
335 (288490)
|
67,5 (6,88)
|
11540
|
95
|
70
|
4581 (467)
|
65
|
1140
|
1824
|
625
|
494
|
|
КСК4
|
8
|
6
|
20000
|
-30
|
23
|
355 (305280)
|
107 (10,9)
|
12212
|
95
|
70
|
5131 (523)
|
65
|
1140
|
1824
|
625
|
494
|
|
КСК4
|
8
|
6
|
12000
|
-40
|
23
|
253 (217728)
|
30,8 (3,14)
|
8709
|
95
|
70
|
2609 (266)
|
65
|
1140
|
1824
|
625
|
494
|
|
КCК4
|
8
|
6
|
24000
|
-20
|
23
|
346 (297216)
|
99,5 (10,41)
|
11889
|
95
|
70
|
4856 (495)
|
65
|
1140
|
1824
|
625
|
494
|
|
БТ1-Сх 24
|
КСК3
|
9
|
6
|
20000
|
-30
|
17
|
315 (270720)
|
46,9 (4,87)
|
10829
|
95
|
70
|
5817 (593)
|
65
|
1140
|
1949
|
750
|
483
|
|
КСК3
|
9
|
6
|
18000
|
-30
|
17
|
298 (255831)
|
42,6 (4,34)
|
10233
|
95
|
70
|
5199 (530)
|
65
|
1140
|
1949
|
750
|
483
|
|
КСК3
|
9
|
6
|
15700
|
-40
|
17
|
301 (258552)
|
31,2 (3,18)
|
10342
|
95
|
70
|
5307 (541)
|
65
|
1140
|
1949
|
750
|
483
|
|
КСК3
|
9
|
6
|
20000
|
-20
|
23
|
288 (247680)
|
46,9 (4,78)
|
9908
|
95
|
70
|
4866 (496)
|
65
|
1140
|
1949
|
750
|
483
|
|
КСК3
|
9
|
6
|
18800
|
-20
|
23
|
272 (234057)
|
42,6 (4,34)
|
9362
|
95
|
70
|
4346 (443)
|
65
|
1140
|
1949
|
750
|
483
|
|
КСК3
|
9
|
6
|
12000
|
-40
|
23
|
253 (217728)
|
19,5 (1,99)
|
8709
|
95
|
70
|
3767 (384)
|
65
|
1140
|
1949
|
750
|
483
|
|
БТ1-Сх 25
|
КСК4
|
9
|
6
|
24000
|
-40
|
17
|
458 (393984)
|
79,1 (8,06)
|
10507
|
95
|
70
|
9045 (922)
|
65
|
1140
|
1949
|
750
|
559
|
|
КСК4
|
9
|
6
|
24000
|
-30
|
23
|
426 (366336)
|
79,1 (8,06)
|
14654
|
95
|
70
|
7819 (797)
|
65
|
1150
|
1949
|
750
|
559
|
|
КСК4
|
9
|
6
|
20000
|
-30
|
23
|
355 (305280)
|
181,5 (18,5)
|
12212
|
95
|
70
|
5434 (554)
|
65
|
1140
|
1949
|
750
|
559
|
|
КСК4
|
9
|
6
|
15700
|
-40
|
23
|
332 (235768)
|
38,2 (3,89)
|
11431
|
95
|
70
|
4768 (486)
|
65
|
1140
|
1949
|
750
|
559
|
|
КСК4
|
9
|
6
|
(18800)
|
-40
|
23
|
399 (342923)
|
52,3 (5,33)
|
13717
|
95
|
70
|
6875 (699)
|
65
|
1140
|
1949
|
750
|
559
|
|
БТ1-Сх 26
|
КСК3
|
10
|
6
|
(18800)
|
-40
|
17
|
361 (310263)
|
28,1 (2,86)
|
12411
|
95
|
70
|
8731 (890)
|
65
|
1140
|
2199
|
1000
|
560
|
|
КСК3
|
10
|
6
|
(20000)
|
-40
|
17
|
382 (328320)
|
31 (3,16)
|
13133
|
95
|
70
|
9781 (997)
|
65
|
1140
|
2199
|
1000
|
560
|
|
КСК3
|
10
|
6
|
(24000)
|
-20
|
23
|
346 (297216)
|
40,5 (4,13)
|
11889
|
95
|
70
|
8015 (817)
|
65
|
1140
|
2199
|
1000
|
560
|
|
КСК3
|
10
|
6
|
(20000)
|
-30
|
23
|
355 (305280)
|
31 (3,16)
|
12212
|
95
|
70
|
8456 (862)
|
65
|
1140
|
2199
|
1000
|
560
|
|
БТ1-Сх 27
|
КСК4
|
10
|
6
|
(37710)
|
-30
|
23
|
671 (576980)
|
114 (11,62)
|
9616
|
130
|
70
|
3787 (382)
|
65
|
1140
|
2199
|
1000
|
656
|
|
КСК4
|
10
|
6
|
(37710)
|
-40
|
23
|
722 (620525)
|
114 (11,62)
|
10342
|
130
|
70
|
4336 (442)
|
65
|
1140
|
2199
|
1000
|
656
|
Справочное
|
Блок
теплообмена
|
Техническая
характеристика
|
Габаритные
размеры, мм
|
Масса, кг
|
|
Обозначение
|
Водоподогреватель
|
Схема
подключения
|
Площадь
поверхности нагрева, м2
|
Расчетная
тепловая нагрузка, МВт
|
Скорость
воды, м/с
|
Условный
диаметр трубопровода, мм
|
длина
|
ширина
|
высота
|
|
номер
|
количество
секций
|
нагреваемой
|
греющей
|
подвода
|
выхода
|
|
холодной
воды
|
теплоносителя
|
нагретой
воды потребителю
|
теплоносителя
|
|
БТ2-04.000
|
08
|
4
|
Параллельная
|
14
|
0,46 и 0,7
|
0,75
|
0,63
|
65
|
65
|
65
|
65
|
4680
|
1040
|
1365
|
943
|
|
БТ2-08.000
|
07
|
8
|
-"-
|
14
|
0,46 и 0,7
|
0,75
|
0,63
|
65
|
65
|
65
|
65
|
2690
|
860
|
1965
|
1067
|
|
БТ2-05.000
|
04
|
5
|
-"-
|
6
|
0,23
|
1,02
|
0,68
|
40
|
50
|
50
|
50
|
4760
|
845
|
1405
|
669
|
|
БТ2-05.000-01
|
10
|
5
|
-"-
|
34
|
0,93 и 1,16
|
0,77
|
0,52
|
80
|
80
|
80
|
80
|
5000
|
1255
|
2080
|
1759
|
|
БТ2-05.000-02
|
12
|
5
|
-"-
|
60
|
2,33
|
1,12
|
0,76
|
100
|
100
|
100
|
100
|
5200
|
1455
|
2490
|
2647
|
|
БТ2-05.000-03
|
14
|
5
|
-"-
|
101
|
3,49
|
0,99
|
0,77
|
150
|
150
|
150
|
150
|
5420
|
1720
|
2765
|
3907
|
|
БТ2-09.000
|
09
|
9
|
-"-
|
30
|
0,93 и 1,16
|
0,77
|
0,52
|
80
|
80
|
80
|
80
|
3050
|
1390
|
2080
|
1917
|
|
БТ2-09.000-01
|
03
|
9
|
-"-
|
5
|
0,23
|
1,02
|
0,68
|
40
|
50
|
40
|
50
|
2775
|
785
|
1405
|
703
|
|
БТ2-09.000-02
|
13
|
9
|
-"-
|
90
|
3,49
|
0,99
|
0,77
|
150
|
150
|
150
|
150
|
3422
|
2015
|
2866
|
4753
|
|
БТ2-10.000
|
11
|
10
|
-"-
|
58
|
2,33
|
1,12
|
0,763
|
100
|
100
|
100
|
100
|
2965
|
1100
|
3000
|
3100
|
|
БТ2-05.1.000
|
10
|
5
|
Последовательная или
смешанная
|
34
|
0,4
|
0,53
|
0,47
|
65
|
80
|
65
|
80
|
4840
|
1145
|
2075
|
1650
|
|
БТ2-05.1.000-01
|
08
|
5
|
То же
|
17
|
0,27
|
0,68
|
0,76
|
50
|
65
|
50
|
65
|
4650
|
935
|
1655
|
970
|
|
БТ2-05.1.000-02
|
12
|
5
|
-"-
|
60
|
0,68
|
0,51
|
0,46
|
80
|
100
|
80
|
100
|
4925
|
1360
|
2495
|
2400
|
|
БТ2-05.1.000-03
|
14
|
5
|
-"-
|
101
|
1,35
|
0,60
|
0,62
|
100
|
150
|
100
|
150
|
5085
|
1580
|
2855
|
3600
|
|
БТ2-05.1.000-04
|
16
|
5
|
-"-
|
140
|
2,0
|
0,65
|
0,64
|
100
|
150
|
100
|
150
|
5225
|
1580
|
2900
|
4550
|
|
БТ2-06.1.000
|
10
|
6
|
-"-
|
41
|
0,54
|
0,7
|
0,93
|
65
|
100
|
65
|
100
|
4850
|
1055
|
2120
|
1860
|
|
БТ2-06.1.000-01
|
04
|
6
|
-"-
|
7
|
0,13
|
0,62
|
0,81
|
40
|
50
|
40
|
50
|
4245
|
615
|
1200
|
690
|
|
БТ2-10.1.000
|
09
|
10
|
-"-
|
34
|
0,4
|
0,53
|
0,47
|
65
|
80
|
65
|
80
|
2840
|
1380
|
2480
|
1950
|
|
БТ2-10.1.000-01
|
07
|
10
|
-"-
|
17
|
0,27
|
0,68
|
0,76
|
50
|
65
|
50
|
65
|
2650
|
1060
|
1965
|
1150
|
|
БТ2-11.1.000
|
09
|
11
|
-"-
|
37
|
0,54
|
0,7
|
0,62
|
65
|
100
|
65
|
100
|
2785
|
1380
|
2520
|
2100
|
|
БТ2-11.1.000-01
|
03
|
11
|
-"-
|
7
|
0,13
|
0,93
|
0,82
|
40
|
50
|
40
|
50
|
2500
|
785
|
1400
|
740
|
|
БТ2-04.2.000
|
09
|
11
|
-"-
|
14
|
0,19
|
0,7
|
0,62
|
50
|
50
|
50
|
50
|
4650
|
950
|
1330
|
810
|
|
БТ2-04.2.000-01
|
03
|
11
|
-"-
|
81
|
0,98
|
0,93
|
0,82
|
100
|
100
|
100
|
100
|
5085
|
1685
|
2115
|
2800
|
|
БТ2-08.2.000
|
08
|
4
|
-"-
|
14
|
0,19
|
0,68
|
0,4
|
50
|
50
|
50
|
50
|
2640
|
1000
|
1930
|
910
|
|
БТ2-05.2.000
|
14
|
4
|
-"-
|
6
|
0,1
|
0,6
|
0,33
|
40
|
40
|
40
|
40
|
4800
|
790
|
1240
|
470
|
|
БТ2-05.2.000-01
|
07
|
8
|
-"-
|
34
|
0,3, 0,39
|
0,68
|
0,4
|
65
|
65
|
65
|
65
|
4950
|
1240
|
2100
|
1400
|
|
БТ2-05.2.000-02
|
04
|
5
|
-"-
|
60
|
0,52
|
0,93
|
0,43
|
80
|
80
|
80
|
80
|
5050
|
1480
|
2400
|
2800
|
|
БТ2-05.2.000-03
|
10
|
5
|
-"-
|
140
|
1,49
|
0,53; 0,7
|
0,25; 0,33
|
100
|
100
|
100
|
100
|
5130
|
1720
|
3100
|
4150
|
|
БТ2-09.2.000
|
12
|
5
|
-"-
|
30
|
0,3
|
0,51
|
0,24
|
65
|
65
|
65
|
65
|
2950
|
1430
|
2050
|
1690
|
|
БТ2-10.2.000
|
16
|
5
|
-"-
|
6
|
0,1
|
0,65
|
0,34
|
40
|
40
|
40
|
40
|
2545
|
1100
|
1440
|
630
|
|
БТ2-10.2.000-01
|
09
|
9
|
-"-
|
34
|
0,39
|
0,53
|
0,25
|
65
|
65
|
65
|
65
|
2835
|
1800
|
2540
|
1850
|
Справочное
|
Обозначение
блока теплообмена
|
Пластинчатый
теплообменный аппарат
|
Схема
присоединения
|
Масса
блока, кг
|
Габаритные
размеры, мм
|
|
Тип
|
Тепловая
мощность, кВт (Гкал/ч)
|
Площадь
поверхности теплообмена, м2
|
длина
|
ширина
|
высота
|
|
БТ3-03/1-10.000
|
ПР0,3-10-1К Сх
|
0,23 (0,2)
|
10
|
Параллельная
|
460
|
1800
|
995
|
1715
|
|
БТ3-06/1-25.000
|
ПР0,6-25-1К Сх
|
0,46 (0,4)
|
25
|
То же
|
1510
|
2000
|
1405
|
1775
|
|
БТ3-06/2-31,5.000
|
ПР0,6-31,5-2К Сх
|
0,7 (0,6)
|
31,5
|
"
|
1620
|
2060
|
1405
|
1775
|
|
БТ3-06/2-40.000
|
ПР0,6-40-2К Сх
|
0,93 (0,8)
|
40
|
"
|
1755
|
2250
|
1450
|
1775
|
|
БТ3-06/2-50.000
|
ПР0,6-50-2К Сх
|
1,2 (1,0)
|
50
|
"
|
1865
|
2330
|
1450
|
1775
|
|
БТ3-06/2-100.000
|
ПР0,6-100-2К Сх
|
2,33 (2,0)
|
100
|
"
|
2630
|
3825
|
1590
|
2050
|
|
БТ3-06/2-160.000
|
ПР0,6-160-2К Сх
|
3,49 (3,0)
|
160
|
"
|
3770
|
4170
|
1725
|
2090
|
|
БТ3 000
|
ПР0,3-12,5-2К Сх
|
0,13 (116) (1 ступень)
|
12,5
|
Смешанная
|
1110
|
3000
|
995
|
1940
|
|
ПР0,3-8,0-1К Сх
|
0,1 (0,084) (2 ступень)
|
8,0
|
|
БТ3 000
|
ПР0,6-25-1К Сх
|
0,27 (0,233) (1 ступень)
|
25
|
"
|
2195
|
3070
|
1420
|
2020
|
|
ПР0,3-16-2К Сх
|
0,19 (0,167) (2 ступень)
|
16
|
|
БТ3 000
|
ПР0,6-40-2К Сх
|
0,4 (0,349) (1 ступень)
|
40
|
Смешанная
|
3035
|
3050
|
1430
|
1900
|
|
ПР0,6-25-1К Сх
|
0,3 (0,251) (2 ступень)
|
25
|
|
БТ3 000
|
ПР0,6-50-2К Сх
|
0,54 (0,465) (1 ступень)
|
50
|
|
ПР0,6-31,5-2К Сх
|
0,39 (0,335) (2 ступень)
|
31,5
|
"
|
3315
|
3520
|
1550
|
1900
|
|
БТ3 000
|
ПР0,6-63-2К Сх
|
0,68 (0,582) (1 ступень)
|
63
|
"
|
3636
|
3530
|
1550
|
1900
|
|
ПР0,6-40-2К Сх
|
0,52 (0,48) (2 ступень)
|
40
|
"
|
|
БТ3 000
|
ПР0,6-140-2К Сх
|
1,35 (1,164) (1 ступень)
|
140
|
"
|
5305
|
5100
|
1615
|
2080
|
|
ПР0,6-80-2К Сх
|
0,98 (0,836) (2 ступень)
|
80
|
|
БТ3 000
|
ПР0,6-140-2К Сх
|
2,0 (1,745) (1 ступень)
|
140
|
"
|
6030
|
5775
|
1640
|
2080
|
|
ПР0,6-140-2К Сх
|
1,149 (1,255) (2 ступень)
|
140
|
Справочное
|
Блок
нагнетания
|
Техническая
характеристика
|
Габаритные
размеры, мм
|
Масса, кг
|
|
Обозначение
|
Насос
|
Подача, м3/ч
|
Напор, м
ст. ж.
|
Температура
перекачиваемой жидкости, ºC
|
Электропривод
|
|
тип
|
количество
|
тип
|
мощность,
кВт
|
длина
|
ширина
|
высота
|
|
БН.1К-12,5-20Э
|
К50-32-125
|
1
|
12,5
|
20
|
0 - 45
|
4АМ80В2У3
|
2,2
|
1522
|
480
|
1295
|
153,0
|
|
БН.1К-12,5-20Э-01
|
К50-32-125
|
1
|
12,5
|
20
|
45 - 85
|
4АМ80В2У3
|
2,2
|
1522
|
480
|
1295
|
153,0
|
|
БН.1К-25-32Э
|
К65-50-160
|
1
|
25
|
32
|
0 - 45
|
4АМ100/2У3
|
5,5
|
1825
|
510
|
1415
|
143,5
|
|
БН.1К-25-32Э-01
|
К65-50-160
|
1
|
25
|
32
|
45 - 85
|
4АМ100/2У3
|
5,5
|
1825
|
510
|
1415
|
143,5
|
|
БН.1К-50-32Э
|
К80-65-160
|
1
|
50
|
32
|
0 - 45
|
4АМ112М2У3
|
7,5
|
1967
|
460
|
1550
|
239,2
|
|
БН.1К-50-32Э-01
|
К80-65-160
|
1
|
50
|
32
|
45 - 85
|
4АМ112М2У3
|
7,5
|
1967
|
460
|
1550
|
239,2
|
|
БН.1К-50-50Э
|
К80-50-200
|
1
|
50
|
50
|
0 - 45
|
4АМ160S2
|
15
|
2152
|
610
|
1650
|
248,0
|
|
БН.1К-50-50Э-01
|
К80-50-200
|
1
|
50
|
50
|
45 - 85
|
4АМ160S2
|
15
|
2152
|
610
|
1650
|
248,0
|
|
БН.1К-100-32Э
|
К100-80-160
|
1
|
100
|
32
|
0 - 45
|
4А160S2
|
15
|
2475
|
510
|
1740
|
614,0
|
|
БН.1К-100-32Э-01
|
К100-80-160
|
1
|
100
|
32
|
45 - 85
|
4А160S2У3
|
15
|
2475
|
510
|
1740
|
614,0
|
|
БН.1К-100-80Э
|
К100-65-250
|
1
|
100
|
80
|
0 - 45
|
4А200М2У3
|
37
|
2625
|
690
|
1825
|
815,0
|
|
БН.1К-100-80Э-01
|
К100-65-250
|
1
|
100
|
80
|
45 - 85
|
4А200М2У3
|
37
|
2625
|
690
|
1825
|
815,0
|
|
БН.1КМ-50-50Э
|
КМ80-50-200
|
1
|
50
|
50
|
0 - 45
|
4АМ160S2ЖУ3
|
15
|
1835
|
515
|
1520
|
392,5
|
|
БН.1КМ-50-50Э-01
|
КМ80-50-200
|
1
|
50
|
50
|
45 - 85
|
4АМ160S2ДУ3
|
15
|
1835
|
515
|
1520
|
392,5
|
|
БН.1КМ-100-50Э
|
КМ100-65-200
|
1
|
100
|
50
|
0 - 45
|
4АМ180М2ЖУ3
|
30
|
2040
|
550
|
1650
|
575,0
|
|
БН.1КМ-100-50Э-01
|
КМ100-65-200
|
1
|
100
|
50
|
45 - 85
|
4АМ180М2ЖУ3
|
30
|
2040
|
550
|
1650
|
575,0
|
|
БН.2К-12,5-20Э
|
К50-32-125
|
2
|
12,5
|
20
|
0 - 45
|
4АМ80В2У3
|
2,2
|
1630
|
1280
|
1280
|
282,0
|
|
БН.2К-12,5-20Э-01
|
К50-32-125
|
2
|
12,5
|
20
|
45 - 85
|
4АМ80В2У3
|
2,2
|
1630
|
1280
|
1280
|
282,0
|
|
БН.2К-25-32Э
|
К65-50-160
|
2
|
25
|
32
|
0 - 45
|
4АМ100L2У3
|
5,5
|
1770
|
1310
|
1400
|
390,0
|
|
БН.2К-25-32Э-01
|
К65-50-160
|
2
|
25
|
32
|
45 - 85
|
4АМ100L2У3
|
5,5
|
1770
|
1310
|
1400
|
390,0
|
|
БН.2К-50-32Э
|
К80-65-160
|
2
|
50
|
32
|
0 - 45
|
4АМ112М2У3
|
7,5
|
1960
|
1260
|
1600
|
602,0
|
|
БН.2К-50-32Э-01
|
К80-65-160
|
2
|
50
|
32
|
45 - 85
|
4АМ112М2У3
|
7,5
|
1960
|
1260
|
1600
|
602,0
|
|
БН.2К-50-50Э
|
К80-50-200
|
2
|
50
|
50
|
0 - 45
|
4АМ160S2
|
15
|
2142
|
1410
|
1570
|
910,0
|
|
БН.2К-50-50Э-01
|
К80-50-200
|
2
|
50
|
50
|
45 - 85
|
4АМ160S2
|
15
|
2142
|
1410
|
1570
|
910,0
|
|
БН.2К-100-32Э
|
К100-80-160
|
2
|
100
|
32
|
0 - 45
|
4А160S2У3
|
15
|
2560
|
1160
|
1710
|
992,5
|
|
БН.2К-100-32Э-01
|
К100-80-160
|
2
|
100
|
32
|
45 - 85
|
4А160S2У3
|
15
|
2560
|
1160
|
1710
|
992,5
|
|
БН.2К-100-80Э
|
К100-65-250
|
2
|
100
|
80
|
0 - 45
|
4А200М2У3
|
37
|
2775
|
1640
|
1800
|
1634,5
|
|
БН.2К-100-80Э-01
|
К100-65-250
|
2
|
100
|
80
|
45 - 85
|
4А200М2У3
|
37
|
2775
|
1640
|
1800
|
1634,5
|
|
БН.2КМ-50-50Э
|
КМ80-50-200
|
2
|
50
|
50
|
0 - 45
|
4АМ160S2ЖУ3
|
15
|
1830
|
1316
|
1440
|
765,0
|
|
БН.2КМ-50-50Э-01
|
КМ80-50-200
|
2
|
50
|
50
|
45 - 85
|
4АМ160S2ЖУ3
|
15
|
1830
|
1316
|
1440
|
765,0
|
|
БН.2КМ-100-50Э
|
КМ100-65-200
|
2
|
100
|
50
|
0 - 45
|
4АМ180М2ЖУ3
|
30
|
2190
|
1818
|
1765
|
1249,5
|
|
БН.2КМ-100-50Э-01
|
КМ100-65-200
|
2
|
100
|
50
|
45 - 85
|
4АМ180М2ЖУ3
|
30
|
2190
|
1818
|
1765
|
1249,5
|
Примечание. Указанные типы насосных агрегатов приняты
при максимальном КПД.
Справочное
|
Блок
генератора тепла
|
Технические
характеристики
|
Габаритные
размеры, мм
|
Масса, кг
|
|
Обозначение
|
Автоматизированный
котел
|
Назначение
|
Мощность,
МВт (Гкал)/ч
|
КПД, %
|
Аэродинамическое
сопротивление, МПа (кгс)/см2 не более
|
Вид
топлива
|
Теплота
сгорания газа, МДж/м3 (ккал/м3)
|
Расход
газа, м3/ч
|
Давление
газа перед котлоагрегатом, кПа (кгс)/см2
|
Давление
воздуха, кПа (кгс)/см2
|
Расход воздуха,
м3/ч
|
Тип
горелочного блока
|
Тип
автоматики
|
Принцип
автоматического регулирования
|
Длина
|
Ширина
|
Высота
|
|
тип
|
количество
|
|
БТГ-БГ-СхОВ
|
Братск 1Г
|
30
|
Централизованное
теплоснабжение отопительно-вентиляционных систем
|
0,99 (0,85)
|
91,5
|
0,015 (0,15)
|
Природный газ
|
36 (8600)
|
108
|
2,7 (270)
|
0,834 (85)
|
1085
|
Л1-Н
|
АМКО-К1
|
Позиционный
0; 40 и 100 %
|
4500
|
1300
|
3000
|
4850
|
|
БТГ-БГ-Сx08Г
|
Братск 1Г
|
30
|
Централизованное
теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение
|
0,99 (0,85)
|
91,5
|
0,015 (0,15)
|
То же
|
36 (8600)
|
108
|
2,7 (270)
|
0,834 (85)
|
1085
|
Л1-Н
|
АМКО-К1
|
Позиционный
0; 40 и 100 %
|
4500
|
1300
|
3000
|
5130
|
|
БТГ-ФГ-СхОВ
|
Факел Г
|
20
|
Централизованное
теплоснабжение отопительно-вентиляционных систем
|
1,0 (0,86)
|
91
|
-
|
"
|
36 (8600)
|
113
|
2,75 (275)
|
-
|
-
|
Л1-Н или
Л1-Н (КСУ)
|
АМКО-К1 или
КСУ-Г-2
|
Позиционный
0; 40 и 100 %
|
3650
|
1280
|
3000
|
4820
|
|
БТГ-ФГ-СхОВГ
|
Факел Г
|
20
|
Централизованное
теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение
|
1,0 (0,86)
|
91
|
-
|
"
|
36 (8600)
|
113
|
2,75 (275)
|
-
|
-
|
Л1-Н или
Л1-Н (КСУ)
|
АМКО-К1 или
КСУ-Г-2
|
Позиционный
0; 40 и 100 %
|
3855
|
1445
|
3000
|
4900
|
Продолжение
|
Блок
генератора тепла
|
Технические
характеристики
|
Габаритные
размеры, мм
|
Масса, кг
|
|
Обозначение
|
Автоматизированный
котел
|
Назначение
|
Мощность,
МВт (Гкал)/ч
|
КПД, %
|
Расход
топлива, кг/ч
|
Вид
топлива
|
Площадь
поверхности нагрева, м2
|
Объем воды
в котле, м3
|
Температура
уходящих газов, °С
|
Гидравлическое
сопротивление, кПа, не более
|
Аэродинамическое
сопротивление, кПа, не более
|
Установленная
мощность токоприемников в пределах котла, кВт
|
Тип
автоматики
|
Принцип
автоматического регулирования
|
длина
|
ширина
|
высота
|
|
тип
|
количество
|
|
БТГ-ФЛЖ-СхОВ
|
Факел 08ЛЖ
|
25
|
Централизованное
теплоснабжение отопительно-вентиляционных систем
|
0,8
|
89
|
90
|
Печное бытовое ТПБ, ТУ 38-101656-76
|
45
|
0,75
|
70 - 210
|
25
|
400
|
2
|
|
Позиционный
0; 40 и 100 %
|
4500
|
1280
|
3000
|
4770
|
|
БТГ-ФЛЖ-СхОГВ
|
Факл 08ЛЖ
|
25
|
Централизованное
теплоснабжение отопительно-вентиляционных систем и горячее водоснабжение
|
0,8
|
89
|
90
|
То же
|
45
|
0,75
|
70 - 210
|
25
|
400
|
2
|
|
Позиционный
0; 40 и 100 %
|
4740
|
1445
|
3000
|
4510
|
Примечание. В настоящей таблице условные
обозначения блоков генераторов тепла приведены по ЕСКД.
Справочное
|
Номер ТУ
|
Наименование
|
Срок
действия
|
|
36-808-85*
|
Узлы и детали стальных труб для монтажа внутренних
систем отопления, водоснабжения и газоснабжения зданий
|
-
|
|
36-737-85*
|
Узлы и детали из чугунных канализационных труб для
внутренних систем канализации зданий
|
-
|
|
36-2512-82
|
Узлы обвязки чугунных радиаторов унифицированные
|
01.03.88*
|
|
36-2222-78
|
Грязевики РУ16
|
31.12.89
|
|
36-1972-76
|
Подставки под калориферы
|
31.12.89
|
|
36-1486-78
|
Элеваторы стальные № 1 - 7
|
31.12.88*
|
|
36-1949-76
|
Полотенцесушитель ПУ
|
31.12.89
|
|
36-1969-76
|
Труба смывная
|
31.12.89
|
|
21-26-104-83
|
Фонтанчик напольный с педальным пуском Фт-П-Н
|
01.01.89
|
|
21-26-105-80
|
Ванна стальная эмалированная
|
31.12.85*
|
|
21-РСФСР-52-79
|
Ванна ножная керамическая с наклонным дном ТИ-49
|
-
|
|
36-710-82Е
|
Кран для спуска воздуха СТД-7073В
|
31.12.87*
|
|
36-УССР-17-80
|
Блоки конвекторные («Комфорт», «Аккорд»)
|
01.04.85*
|
|
400-28-85-80
|
Регистры для отопления ванных комнат
|
10.09.85*
|
|
21-26-100-74
|
Трубы канализационные из полиэтилена высокой
плотности и фасонные части к ним
|
01.01.80*
|
|
21-26-231-79
|
Воздухосборники проточные горизонтальные и
вертикальные Ру10 атм
|
31.12.89
|
|
36-2217-79
|
Шланг гибкий из пластмассовой трубки
|
01.11.84*
|
|
19-051-259-80
|
Трубы напольные из полиэтилена низкого давления
|
-
|
|
21-РСФСР-50-80
|
Ванны медицинские керамические
|
01.06.85*
|
|
21-РСФСР-330-75
|
Писсуары напольные (уриналы) и унитазы напольные
|
31.12.85*
|
|
36-2257-80
|
Скобы СТД 651
|
01.07.90
|
|
36-2366-81
|
Кронштейны
|
01.01.91
|
|
36-2367-81
|
Хомуты СТД 805
|
01.01.91
|
|
-
|
Временные рекомендации по применению муфт безрезьбовых
соединительных СТД 1157 при монтаже внутренних систем холодного и горячего
водоснабжения (шифр 4-468, 1980 г.)
|
-
|
|
-
|
Инструкция по эксплуатации и монтажу чаши чугунной
эмалированной напольной
|
-
|
|
-
|
Инструкция по монтажу и эксплуатации ванны
чугунной эмалированной, 1983
|
-
|
|
-
|
Рекомендации по монтажу и эксплуатации систем
отопления с конвекторами «Комфорт-20»
|
-
|
|
-
|
То же с конвекторами «Аккорд» и «Север»
|
-
|
|
36-2447-82
|
Вставки гибкие к насосам типа ВГН
(виброизолирующие)
|
-
|
|
36-2445-82
|
Заготовки внутренней хозфекальной канализации из
пластмассовых канализационных труб и фасонных частей
|
|
|
21-26-302-84
|
Конвекторы отопительные настенные с кожухом малой
глубины «Универсал»
|
|
|
26-01-432-85
|
Теплообменники стальные эмалированные
|
-
|
|
-
|
Рекомендации по расчету, монтажу; эксплуатации
систем водяного отопления со стальными конвекторами с кожухом «Универсал» и
секционными чугунными радиаторами типа МС (1986 г.)
|
|
|
21-26-261-85
|
Баки расширительные
|
01.01.90
|
|
21-26-125-85
|
Арматура больничного слива
|
01.01.90
|
|
21-26-036-85
|
Конвекторы отопительные стальные типа «Аккорд»
|
31.12.90
|
|
21-26-315-85
|
Конвекторы отопительные «Север»
|
01.01.88
|
|
36-2673-84
|
Баки расширительные и конденсационные
|
21.02.90
|
|
21-26-333-85
|
Гелиосистема горячего водоснабжения жилого дома
|
01.01.90
|
|
26-17-017-85
|
Комплект деталей сифона прямого чугунного с
латунным выпуском и переливом для ванн
|
31.12.90
|
|
21-26-342-86
|
Радиаторы чугунные отопительные МС-90
|
01.01.88*
|
|
21-26-338-86
|
Краны водоразборные пластмассовые Ду 15
мм
|
01.01.90
|
|
21-26-340-86
|
Смеситель для мойки с одной рукояткой «Невик»
|
01.06.91
|
|
21-26(1)-132-87
|
Смесители для моек и умывальников центральные с
новыми подводками
|
-
|
|
-
|
Ванны моечные ВМСМ. Паспорт (1987)
|
-
|
|
21-26(1)-105-86
|
Смесители для моек и умывальников центральные с
гибкими подводками
|
-
|
|
26-07-1392-86
|
Клапаны (вентили) запорные муфтовые латунные на Ру
1,0 и 1,6 МПа
|
01.08.96
|
|
38-3040-86
|
Клапан смывного бачка
|
20.05.91
|
|
36.19.28-001-86
|
Грязевики
|
-
|
|
36.21.24-2-87
|
Водостоки внутренние пластмассовые типа ВВП
|
01.10.92
|
|
102-1284766-1-86
|
Полотенцесушитель ПС-01.00
|
01.07.91
|
|
21-26-355-87
|
Конвектор отопительный стальной напольный типа
«Универсал»
|
01.08.92
|
|
21-26-337-86
|
Бачок смывной высокорасполагаемый чугунный
|
01.01.91
|
* Требуется переработка.
Примечание. В качестве дополнения к
указанному перечню см. ВСН
502-87 (приложение 5).
|
|
