ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ
СВЕРЛА
ТВЕРДОСПЛАВНЫЕ
Типы и основные размеры
ГОСТ 17012-71
МОСКВА - 1973
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СВЕРЛА
ТВЕРДОСПЛАВНЫЕ
Типы и основные
размеры
Carbide drills.
Types and main
sizes
|
ГОСТ
17012-71
|
Постановлением
Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
с 1/1 1973 г.
Несоблюдение стандарта
преследуется по закону
1. Настоящий
стандарт распространяется на твердосплавные сверла для сверления отверстий в
гипсолите, кирпиче и легких бетонах ручными электрическими сверлильными
машинами.
2. Сверла должны
изготовляться двух типов:
С1 - для
сверления отверстий диаметром 16 - 25 мм;
С2 - для
сверления отверстий диаметром 32 - 50 мм.
3. Основные
размеры сверл должны соответствовать указанным на черт. 1, 2 и в
таблице.

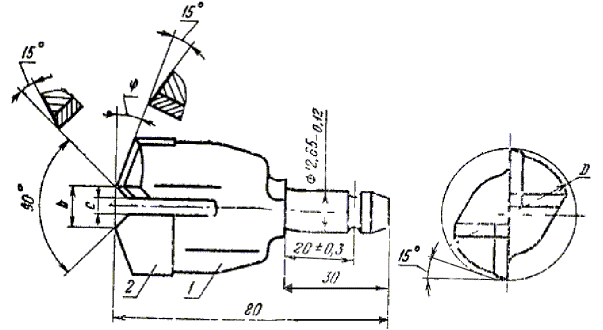

Тип С1
1 - корпус; 2 - пластинка по
технической документации, утвержденной в установленном порядке
Черт. 1

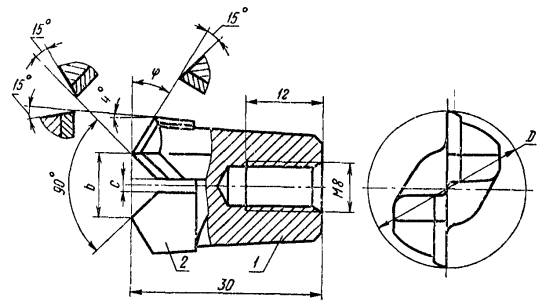

Тип С2
1 - корпус; 2 - пластинка
твердосплавная формы Г34 левая (для сверла D = 32 мм формы Г38) по ГОСТ 880 -
67
Черт. 2
Размеры в мм
|
Тип сверла
|
D
|
b
|
с
|
j
|
|
С1
|
16
|
6
|
-
|
30°
|
|
(18)
|
8
|
2
|
|
20
|
10
|
4
|
|
(22)
|
2
|
|
25
|
13
|
5
|
|
С2
|
32
|
20
|
2
|
|
40
|
12
|
5
|
20°
|
|
(45)
|
17
|
10
|
|
50
|
22
|
15
|
Примечание. Размеры сверл, заключенные в
скобки, применять не рекомендуется.
Пример условного обозначения сверла типа С1 диаметром 20 мм:
Сверло С1-20
ГОСТ 17012- 71
4. Технические
требования - по ГОСТ
17017-71.
