ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ
БУРЫ ДОЛОТЧАТЫЕ
ТВЕРДОСПЛАВНЫЕ
Типы и основные размеры
ГОСТ 17016-71
МОСКВА - 1973
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
БУРЫ ДОЛОТЧАТЫЕ
ТВЕРДОСПЛАВНЫЕ
Типы и основные
размеры
Carbide chised bits.
Types and main
sizes
|
ГОСТ
17016-71
|
Постановлением
Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
с 1/1 1973 г.
Несоблюдение стандарта
преследуется по закону
1. Настоящий
стандарт распространяется на твердосплавные долотчатые буры для бурения
отверстий в бетоне и железобетоне ручными пневматическими и электрическими
перфораторами с энергией удара до 35 Дж.
2. Буры должны
изготовляться двух типов:
БД1 - для
бурения отверстий диаметром 18 - 22 мм;
БД2 - для
бурения отверстий диаметром 25 - 30 мм.
3. Основные
размеры буров должны соответствовать указанным на черт. 1, 2 и в
таблице.

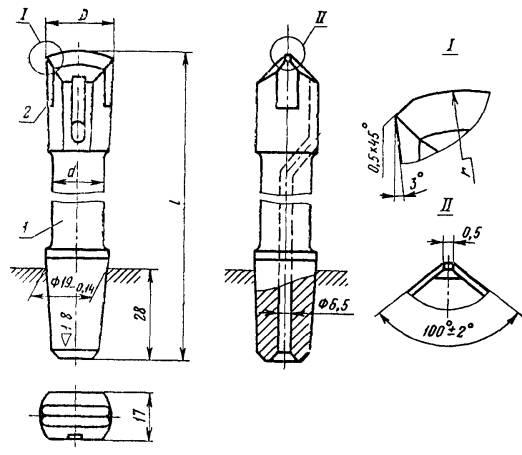

Тип БД1
1 - корпус бура; 2 - пластинка
твердосплавная по технической документации, утвержденной в установленном
порядке
Черт. 1

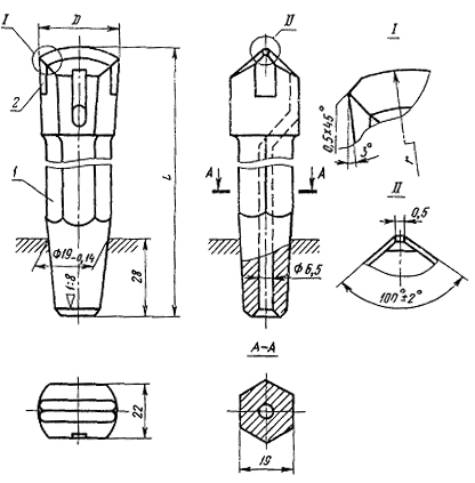

Тип БД2
1 - корпус бура; 2 - пластинка
твердосплавная по технической документации, утвержденной в установленном
порядке
Черт. 2
мм
|
Тип буров
|
D
|
d
|
r
|
L
|
|
БД1
|
(18)
|
14
|
30
|
160; 250; 360
|
|
20
|
16
|
40
|
|
(22)
|
18
|
|
БД2
|
25
|
-
|
50
|
|
(28)
|
|
30
|
Примечание. Размеры буров, заключенные в скобки,
применять не рекомендуется.
Пример
условного обозначения долотчатого бура типа БД1 диаметром 20 мм, длиной 160 мм:
Бур БД1-20´160 ГОСТ 17016-71
4.
Технические требования - по ГОСТ
17017-71.
