| Обозначение: | ГОСТ Р ИСО 10303-501-2006 |
| Текущий статус документа: | действующий |

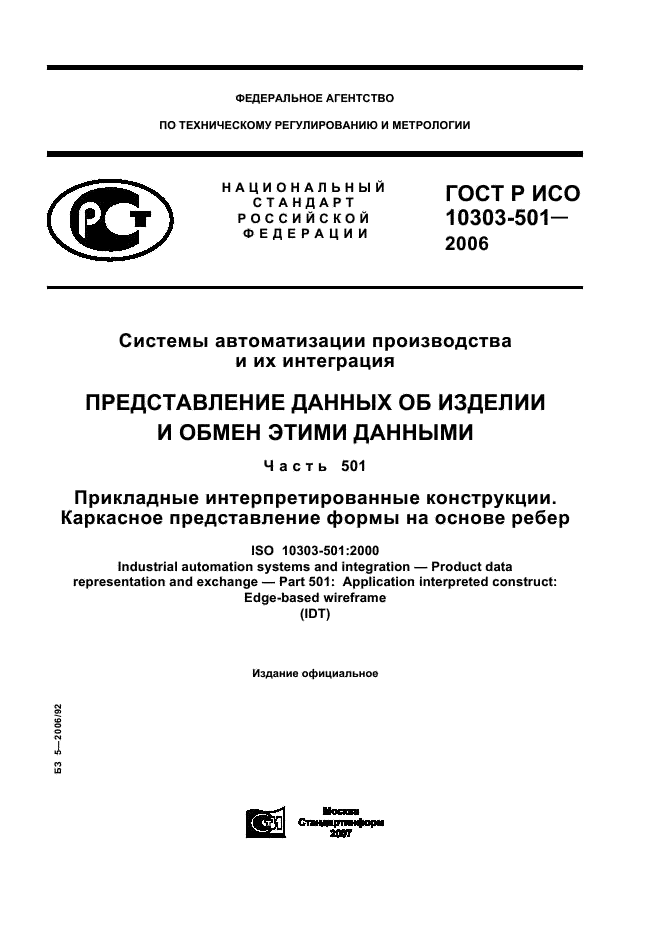

| Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 501. Прикладные интерпретированные конструкции. Каркасное представление формы на основе ребер |
| Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 501. Application interpreted constructions. Edge-based wireframe |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 21.03.2007 |
| Дата введения: | 01.07.2007 |
| Дата последнего изменения: | 22.05.2013 |

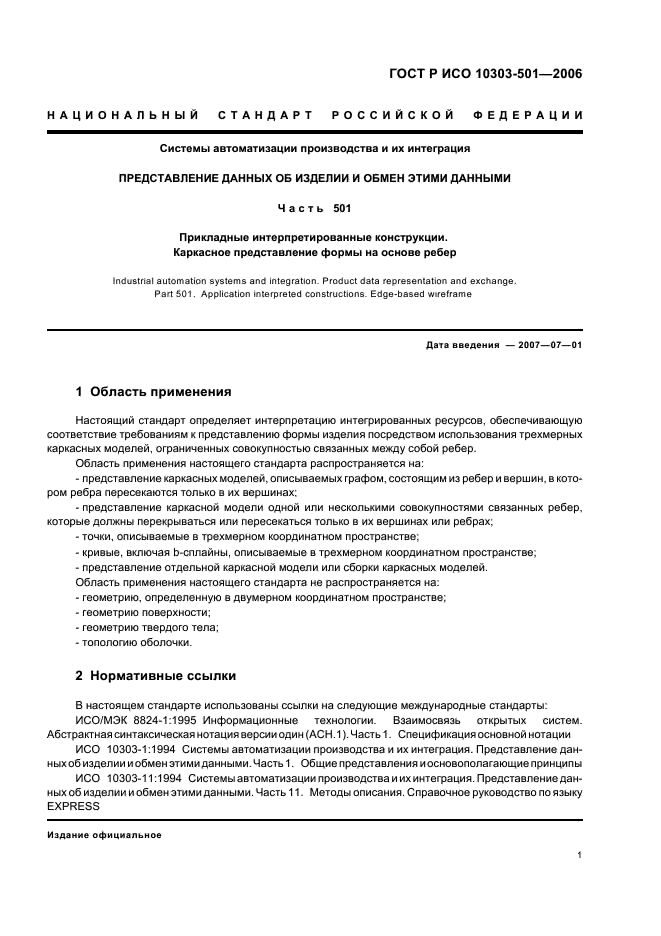

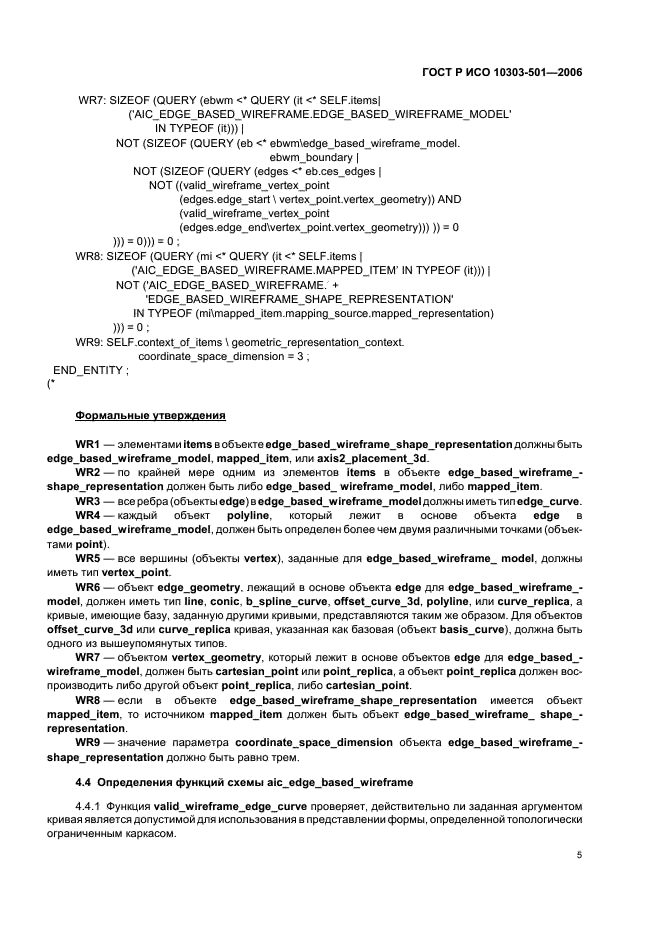

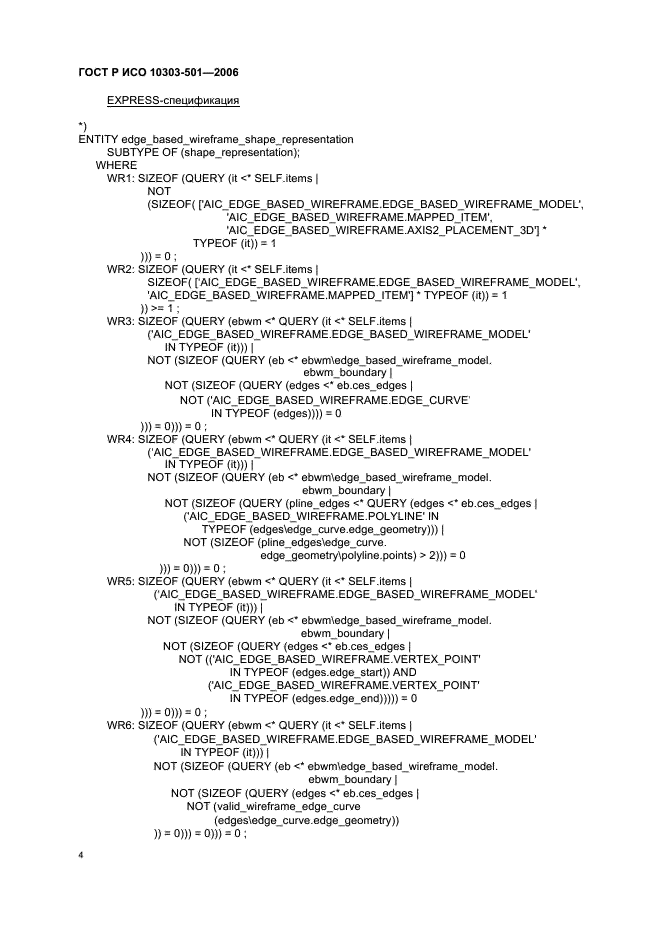

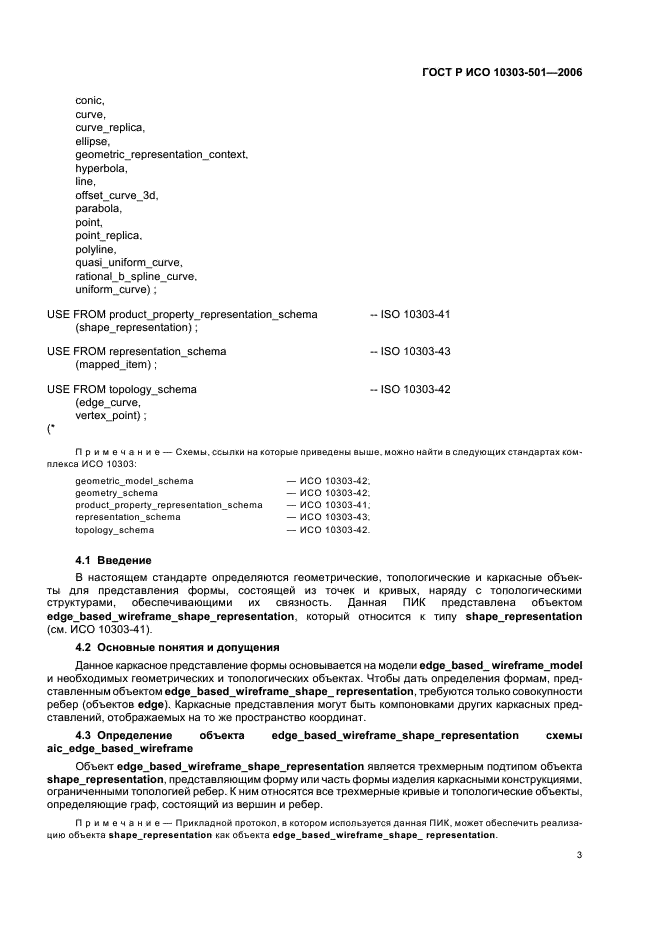

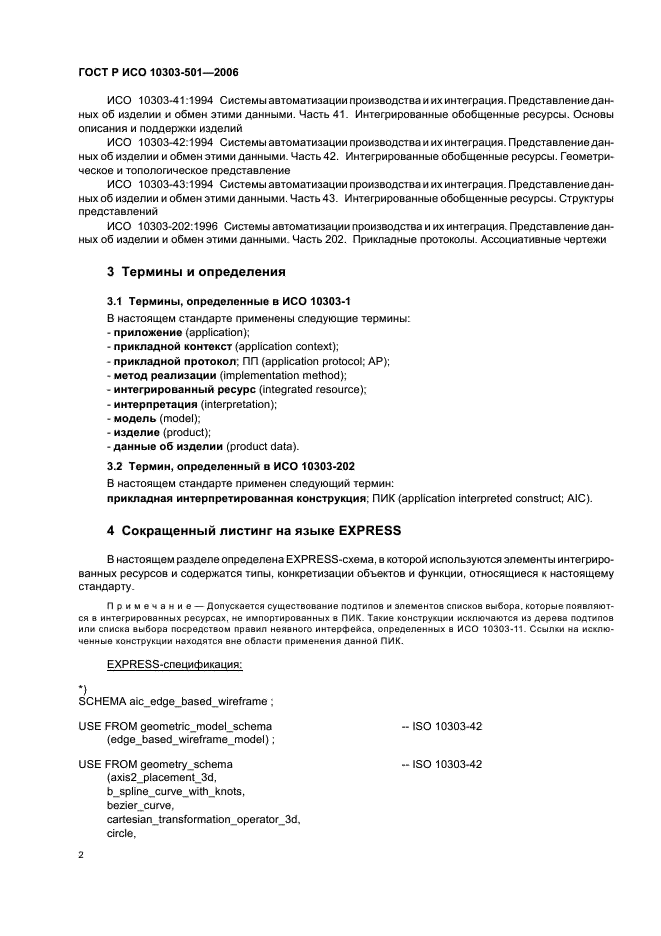

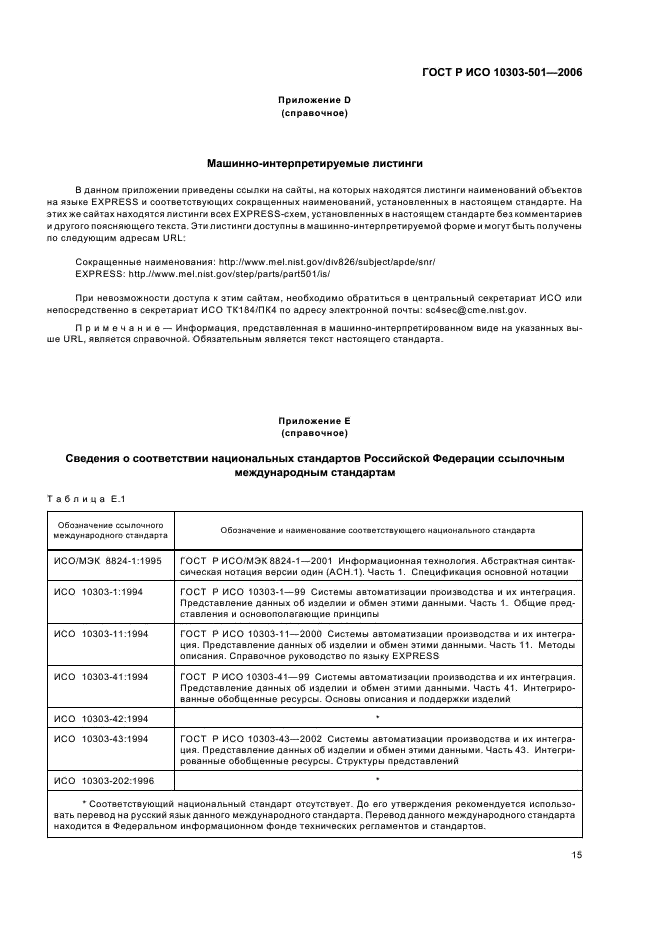

| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия посредством использования трехмерных каркасных моделей, ограниченных совокупностью связанных между собой ребер.
Область применения настоящего стандарта распространяется на:

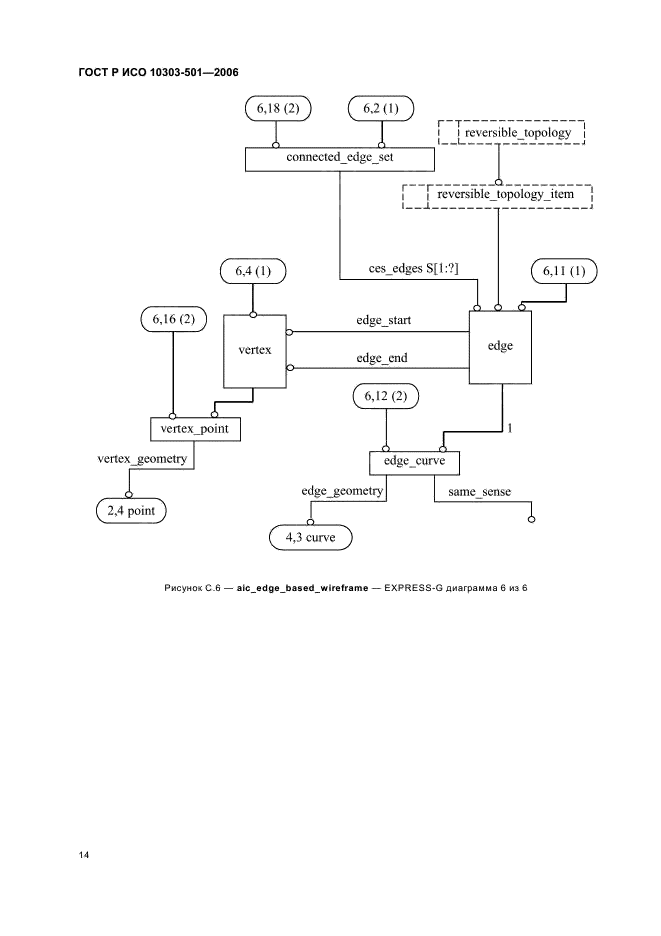

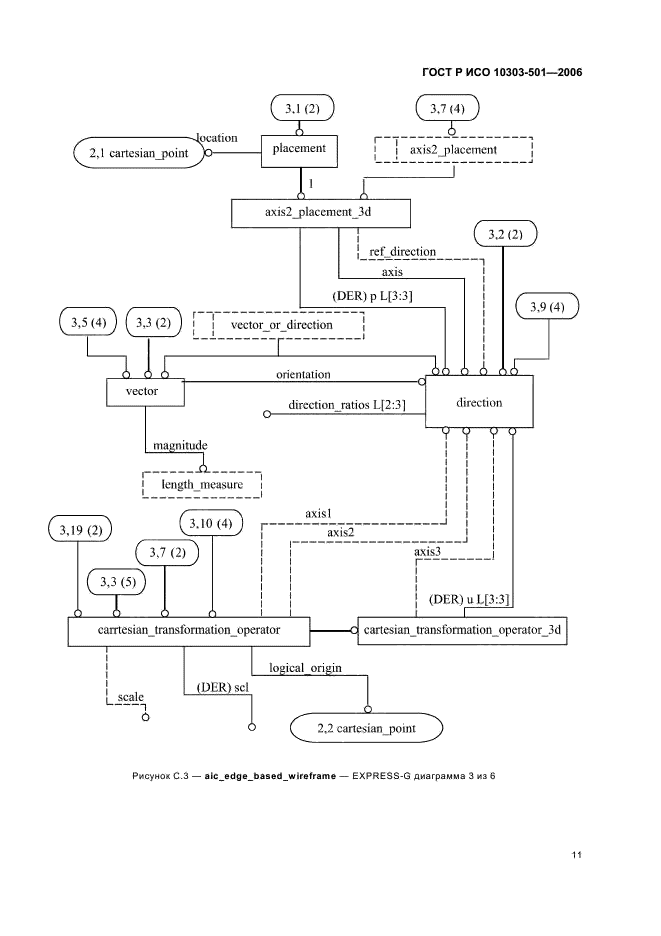

- представление каркасных моделей, описываемых графом, состоящим из ребер и вершин, в котором ребра пересекаются только в их вершинах;
- представление каркасной модели одной или несколькими совокупностями связанных ребер, которые должны перекрываться или пересекаться только в их вершинах или ребрах;
- точки, описываемые в трехмерном координатном пространстве;

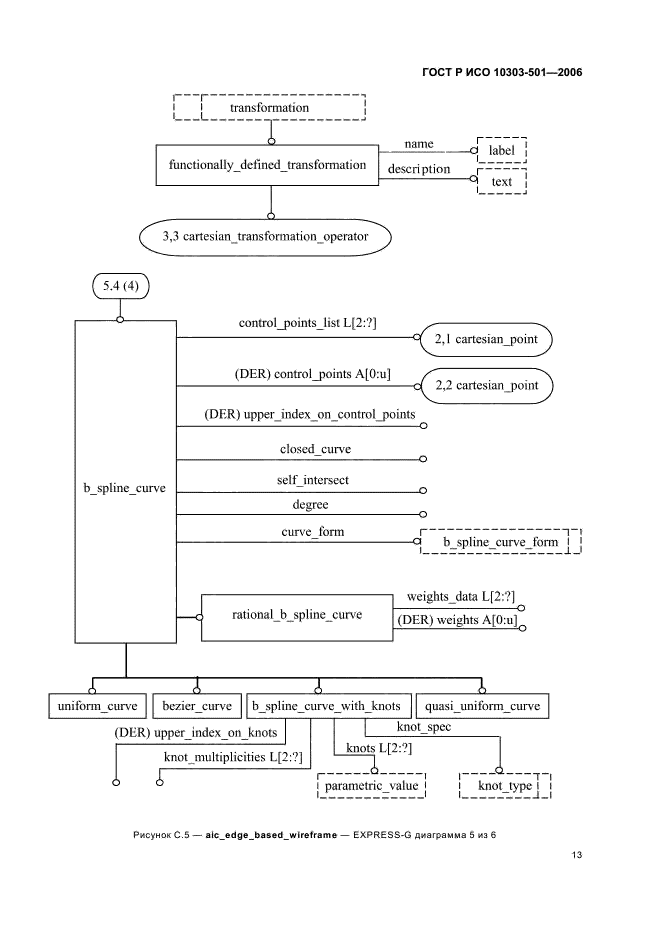

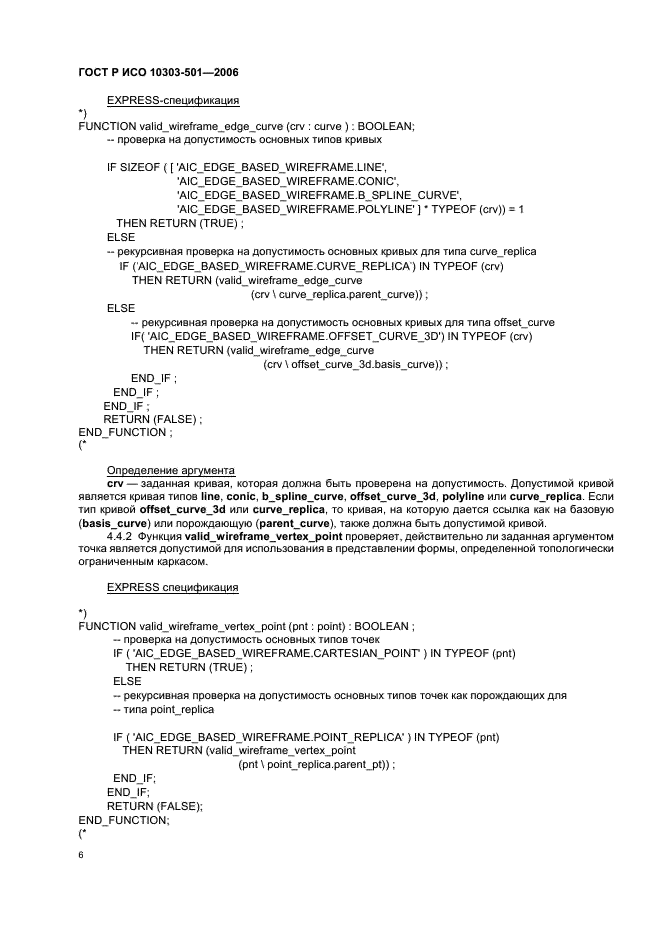

- кривые, включая b-сплайны, описываемые в трехмерном координатном пространстве;
- представление отдельной каркасной модели или сборки каркасных моделей.
Область применения настоящего стандарта не распространяется на:
- геометрию, определенную в двумерном координатном пространстве;
- геометрию поверхности;
- геометрию твердого тела;
- топологию оболочки |
|
