| Обозначение: | ГОСТ Р ИСО 10303-502-2006 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 502. Прикладные интерпретированные конструкции. Каркасное представление формы на основе оболочек |
| Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 502. Application interpreted constructions. Shell-based wireframe |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 27.03.2007 |
| Дата введения: | 01.07.2007 |
| Дата последнего изменения: | 22.05.2013 |

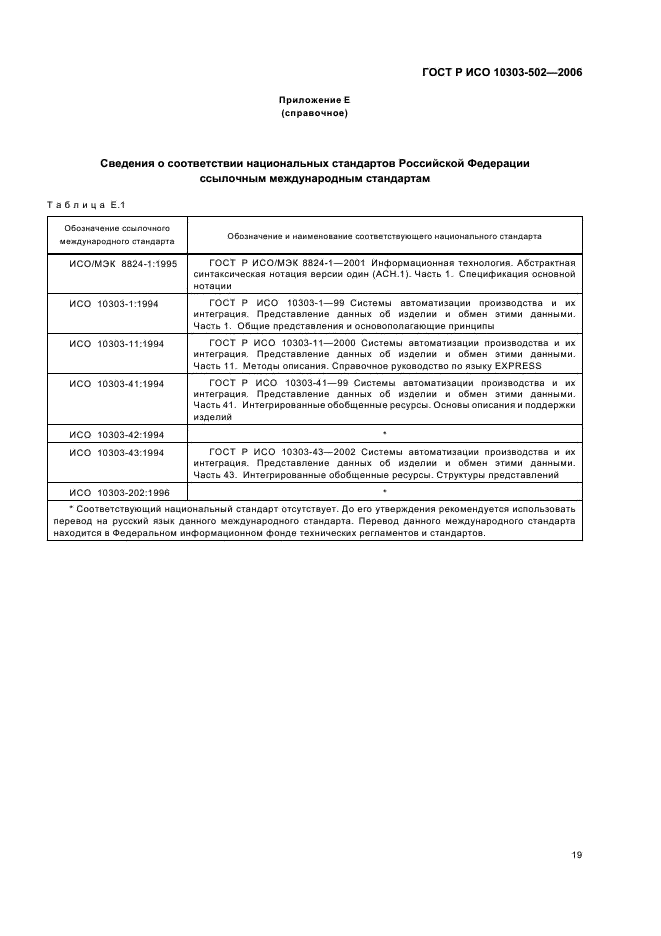

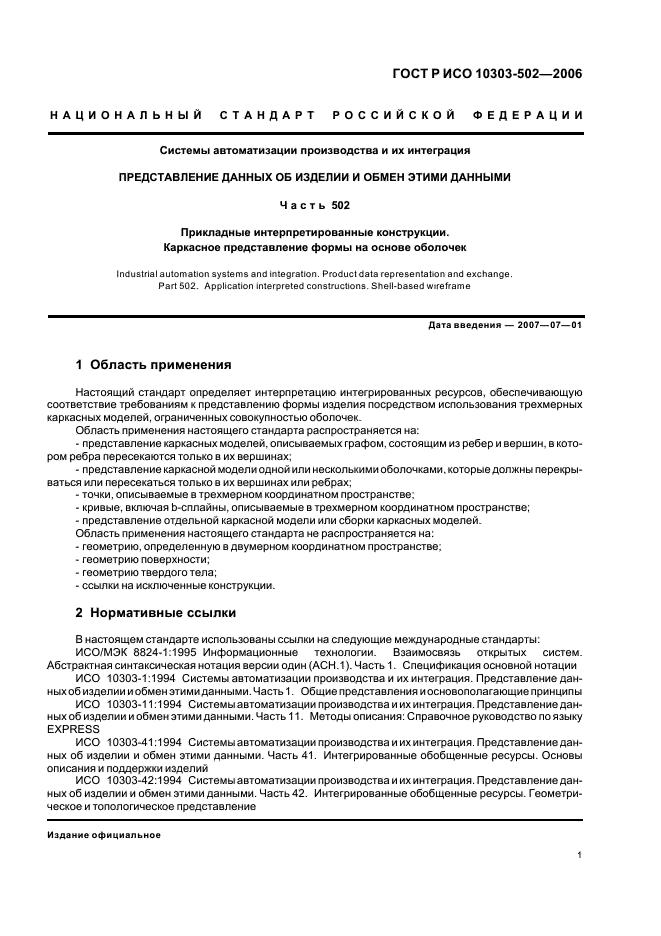

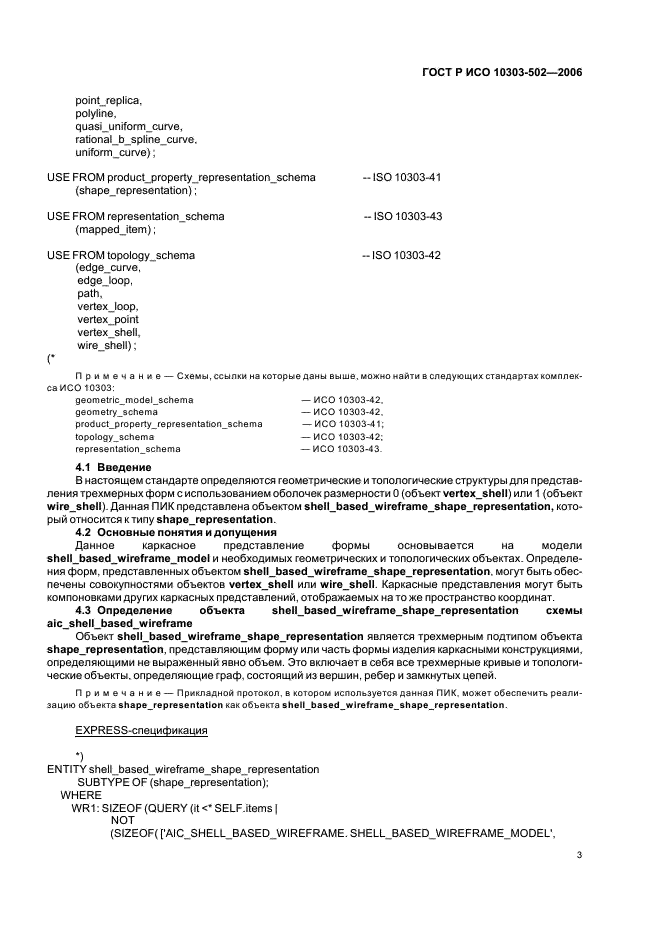

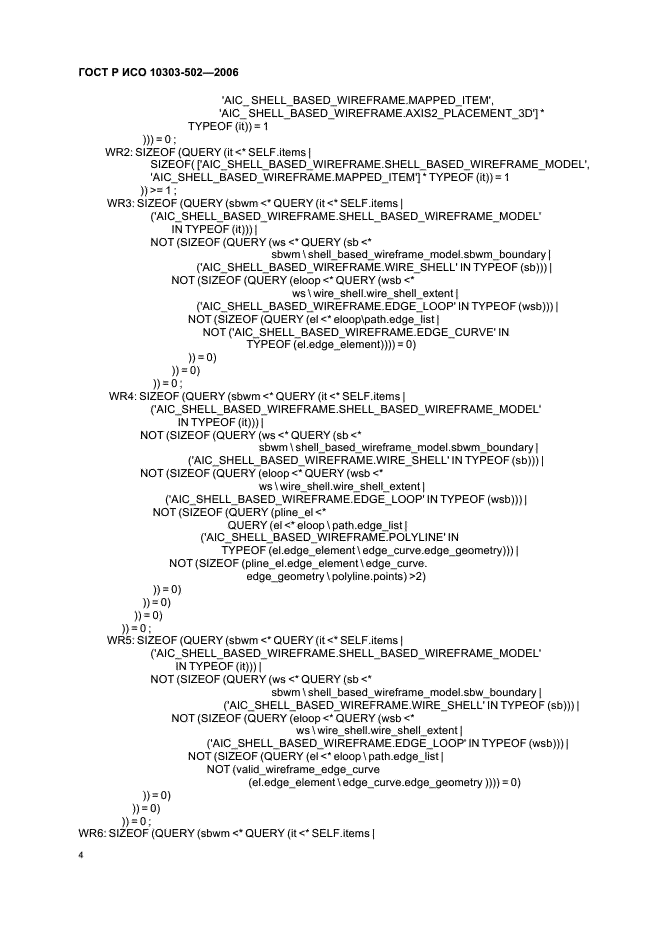

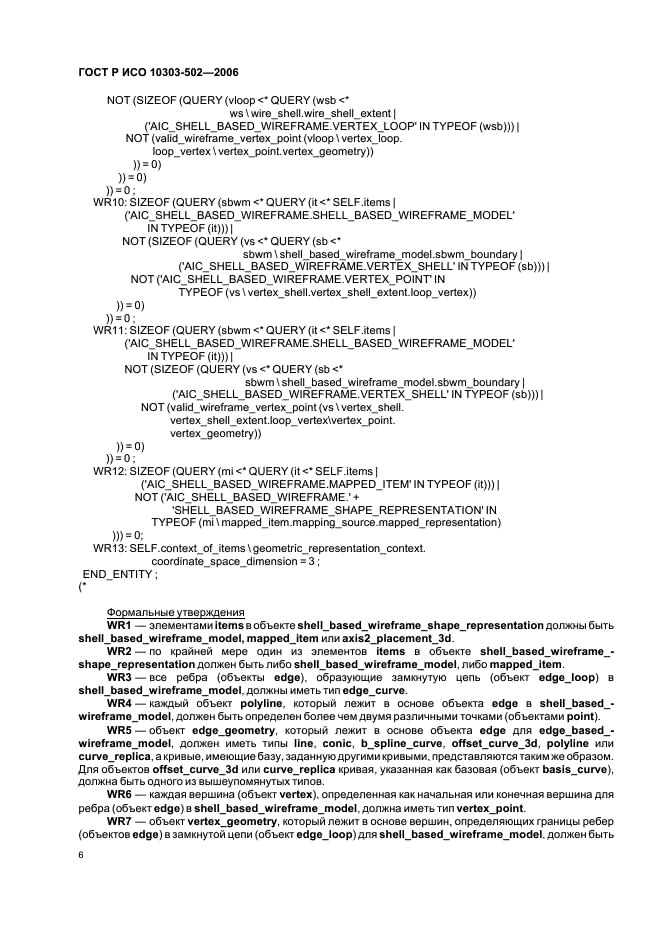

| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия посредством использования трехмерных каркасных моделей, ограниченных совокупностью оболочек.
Область применения настоящего стандарта распространяется на:

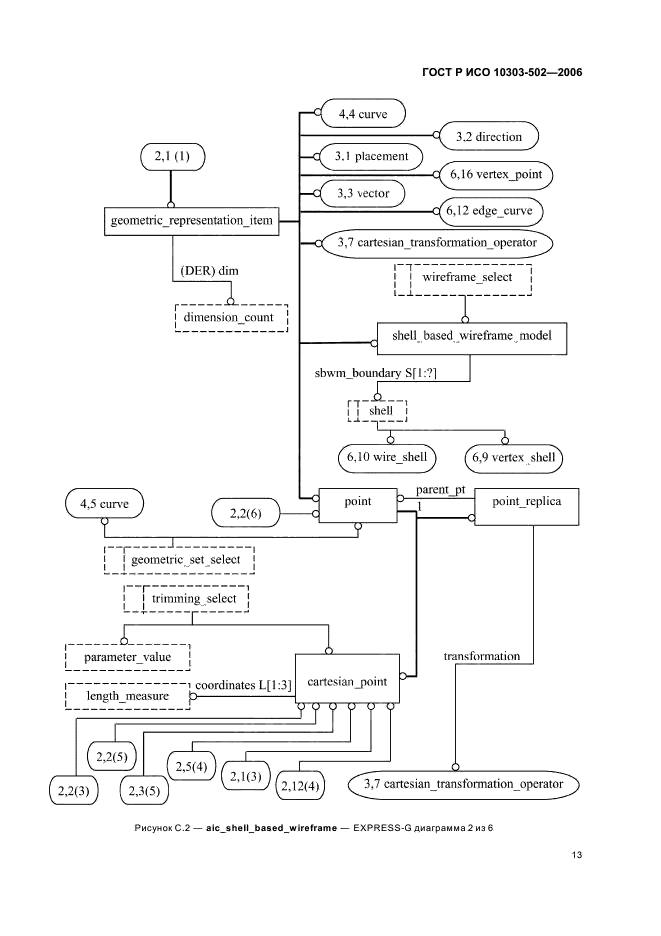

- представление каркасных моделей, описываемых графом, состоящим из ребер и вершин, в котором ребра пересекаются только в их вершинах;
- представление каркасной модели одной или несколькими оболочками, которые должны перекрываться или пересекаться только в их вершинах или ребрах;

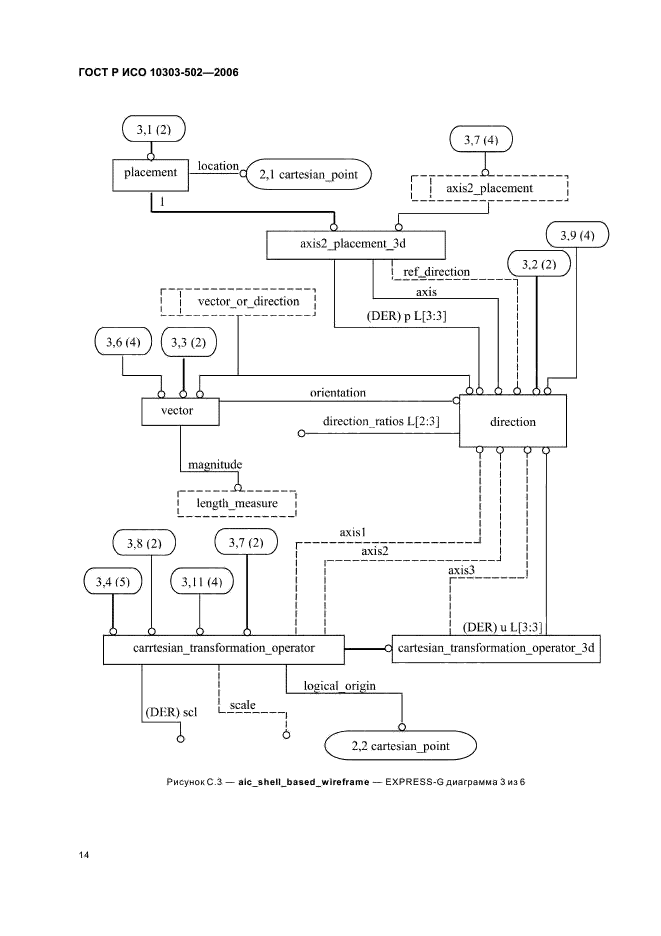

- точки, описываемые в трехмерном координатном пространстве;

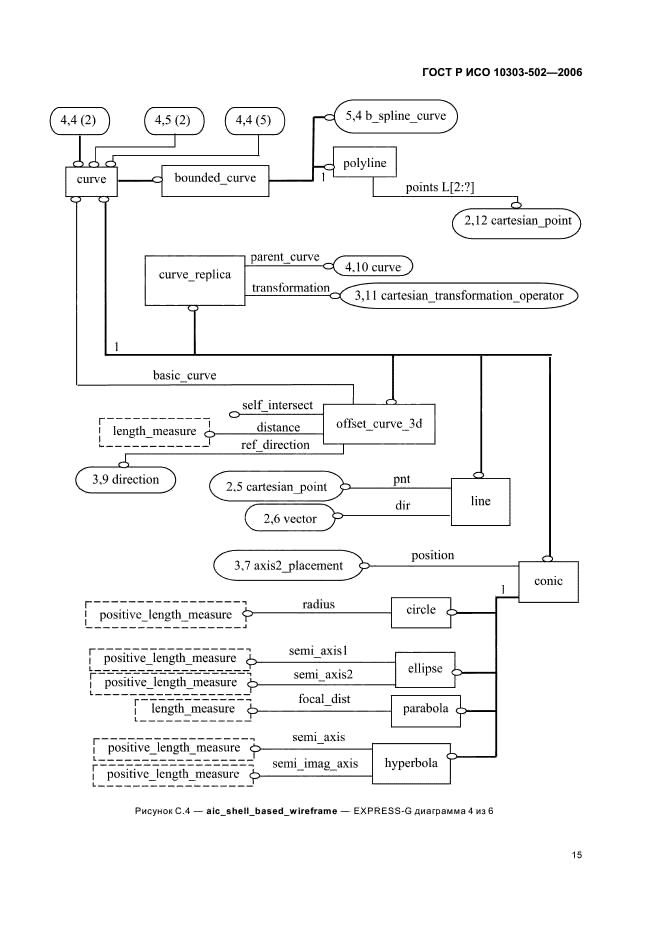

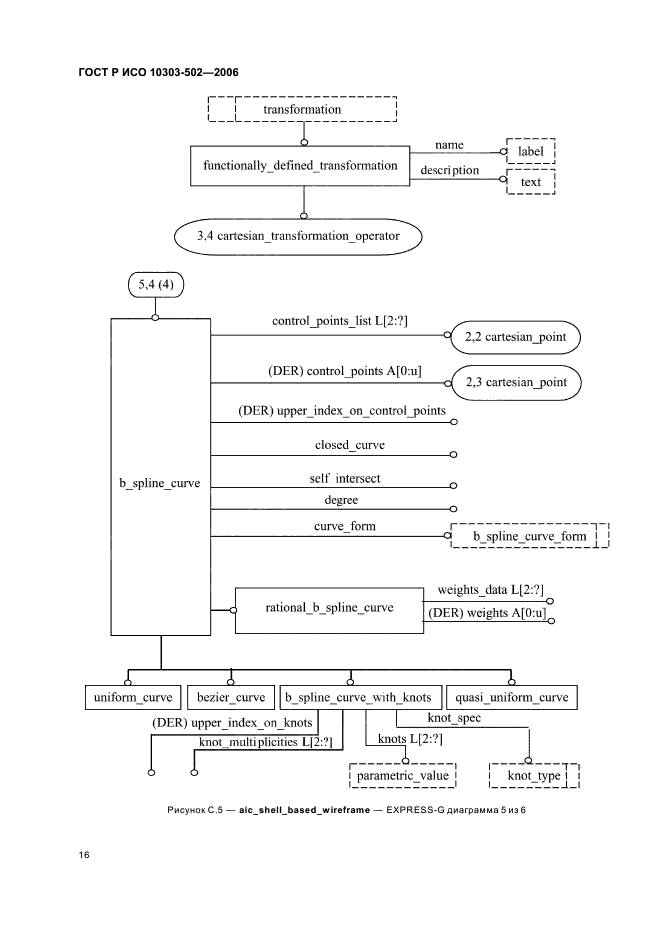

- кривые, включая b-сплайны, описываемые в трехмерном координатном пространстве;
- представление отдельной каркасной модели или сборки каркасных моделей.
Область применения настоящего стандарта не распространяется на:
- геометрию, определенную в двумерном координатном пространстве;
- геометрию поверхности;
- геометрию твердого тела;
- ссылки на исключенные конструкции |
|
