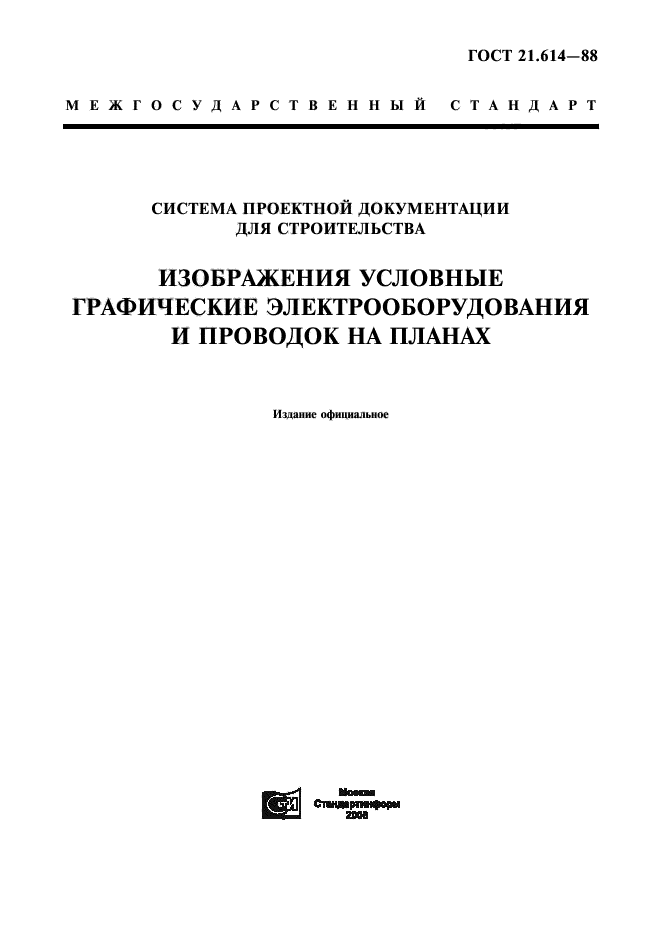

Обозначение: | ГОСТ 21.614-88 |
Текущий статус документа: | действующий |
Название документа рус.: | Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах |
Название документа англ.: | System of design documents for construction. Graphic symbols of electrical equipment and wiring on plans |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 01.11.2005 |
Дата введения: | 30.06.1988 |
Дата последнего изменения: | 22.05.2013 |
Переиздание: | переиздание |
Область применения: | Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства |
|
