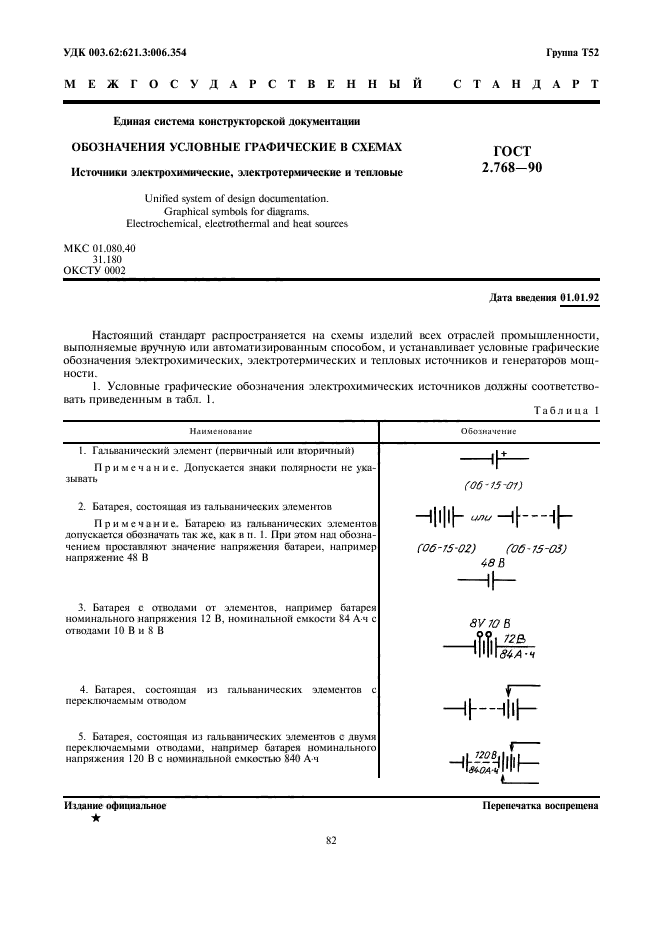

Обозначение: | ГОСТ 2.768-90 |
Текущий статус документа: | действующий |
Название документа рус.: | Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые |
Название документа англ.: | Unified system for design documentation. Graphical symbols for diagrams. Electrochemical, electrothermal and heat sources |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 01.11.2004 |
Дата введения: | 01.01.1992 |
Дата последнего изменения: | 22.05.2013 |
Переиздание: | переиздание |
Область применения: | Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности |
|
