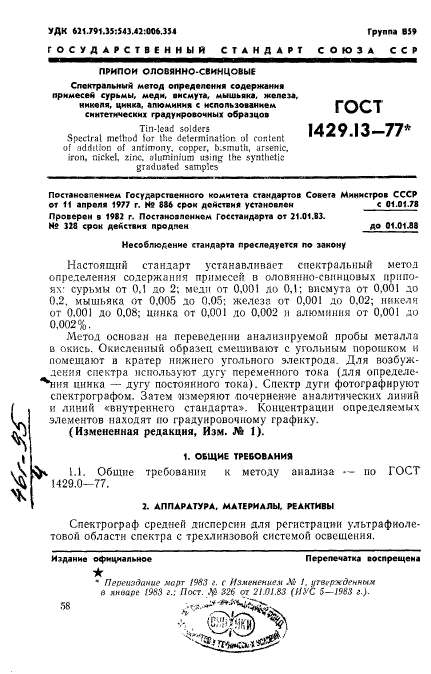

| |
ГОСТ 1429.13-77Припои оловянно-свинцовые. Спектральный метод определения примесей сурьмы, меди, висмута, мышьяка, железа, никеля, цинка, алюминия с использованием синтетических градуировочных образцов
| Обозначение: | ГОСТ 1429.13-77 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Припои оловянно-свинцовые. Спектральный метод определения примесей сурьмы, меди, висмута, мышьяка, железа, никеля, цинка, алюминия с использованием синтетических градуировочных образцов | | Название документа англ.: | Tin-lead solders. Spectrochemical method for the determination of addition of antimony, copper, bismuth, arsenic, iron, nickel, zinc, aluminium using the synthetic graduated samples | | Дата актуализации текста: | 01.12.2013 | | Дата издания: | 01.03.1983 | | Дата введения: | 01.01.1978 | | Дата последнего изменения: | 22.05.2013 | | Переиздание: | переиздание с изм. 1 | | Область применения: | Настоящий стандарт устанавливает спектральный метод определения массовой доли примесей в оловянно-свинцовых припоях: сурьмы от 0,1 до 2; меди от 0,001 до 0,1; висмута от 0,001 до 0,2; мышьяка от 0,005 до 0,05; железа от 0,001 до 0,02; никеля от 0,001 до 0,08; цинка от 0,001 до 0,002 и алюминия от 0,001 до 0,002%.

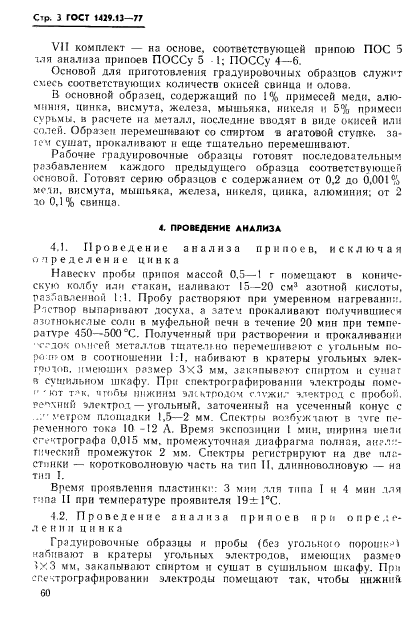

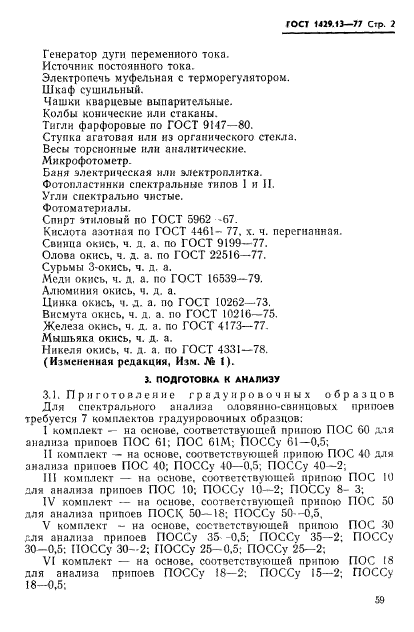

Метод основан на переведении анализируемой пробы металла в окись. Окисленный образец смешивают с угольным порошком и помещают в кратер нижнего угольного электрода. Для возбуждения спектра используют дугу переменного тока ( для определения цинка - дугу постоянного тока). Спектр дуги фотографируют спектрографом. Затем измеряют почернение аналитических линий и линий “внутреннего стандарта“. Концентрации определяемых элементов находят по градуировочному графику | | Список изменений: | №1 от 01.07.1983 (рег. 21.01.1983) «Срок действия продлен»

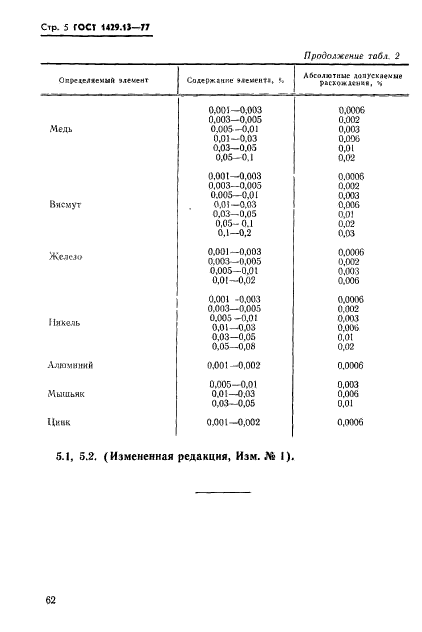

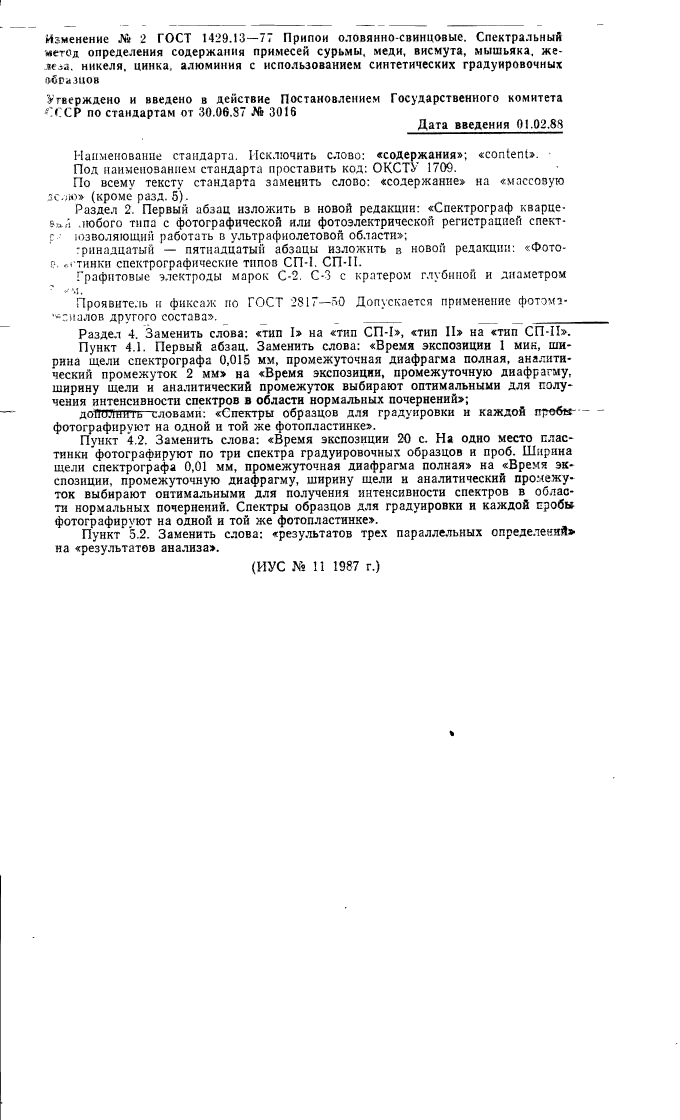

№2 от 01.02.1988 (рег. 30.06.1987) «Поправка» | |
|
|
