| Обозначение: | ГОСТ 18709-73 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Машины электрические вращающиеся средние. Установочно-присоединительные размеры |
| Название документа англ.: | Rotating electrical machines of middle size. Mounting dimensions |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 01.04.1992 |
| Дата введения: | 01.01.1974 |
| Дата последнего изменения: | 22.05.2013 |
| Переиздание: | переиздание с изм. 1 |

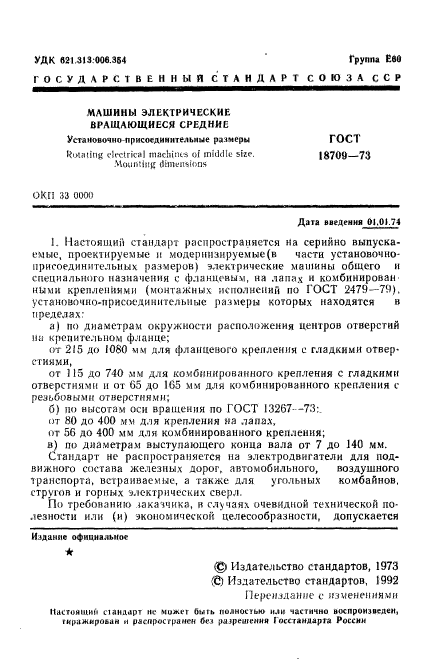

| Область применения: | Настоящий стандарт распространяется на серийно выпускаемые, проектируемые и модернизируемые (в части установочно-присоединительных размеров) электрические машины общего и специального назначения с фланцевым, на лапах и комбинированными креплениями, установочно-присоединительные размеры которых находятся в пределах:

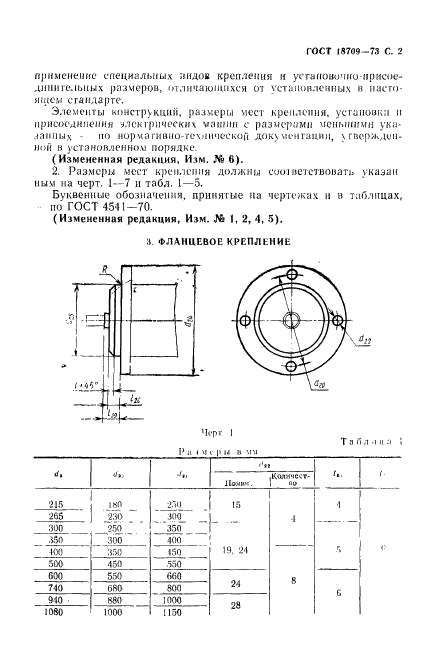

а) по диаметрам окружности расположения центров отверстий на крепительном фланце; от 215 до 1080 мм для фланцевого крепления с гладкими отверстиями,
от 115 до 740 мм для комбинированного крепления с гладкими отверстиями и от 65 до 165 мм для комбинированного крепления с резьбовыми отверстиями;
б) по высотам оси вращения по ГОСТ 13267-73:
от 80 до 400 мм для крепления на лапах,
от 56 до 400 мм для комбинированного крепления;

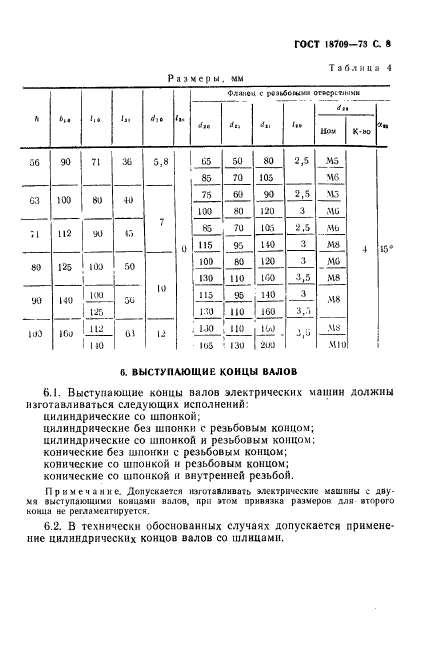

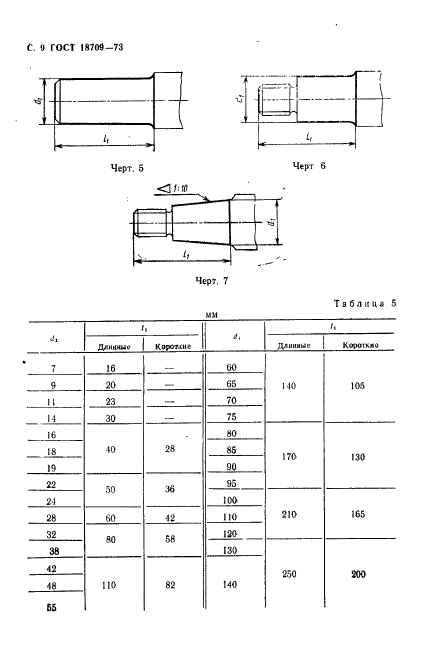

в) по диаметрам выступающего конца вала от 7 до 140 мм.
Стандарт не распространяется на электродвигатели для подвижного состава железных дорог, автомобильного, воздушного транспорта, встраиваемые, а также для угольных комбайнов, стругов и горных электрических сверл |
| Список изменений: | №1 от 01.04.1976 (рег. 04.02.1976) «Срок действия продлен»
№2 от 01.09.1979 (рег. 03.07.1979) «Срок действия продлен»
№3 от 01.01.1981 (рег. 22.08.1980) «Срок действия продлен»
№4 от 01.01.1983 (рег. 23.09.1982) «Срок действия продлен»
№5 от 01.03.1985 (рег. 27.08.1984) «Срок действия продлен»
№6 от 01.07.1990 (рег. 01.02.1990) «Поправка» |
|
