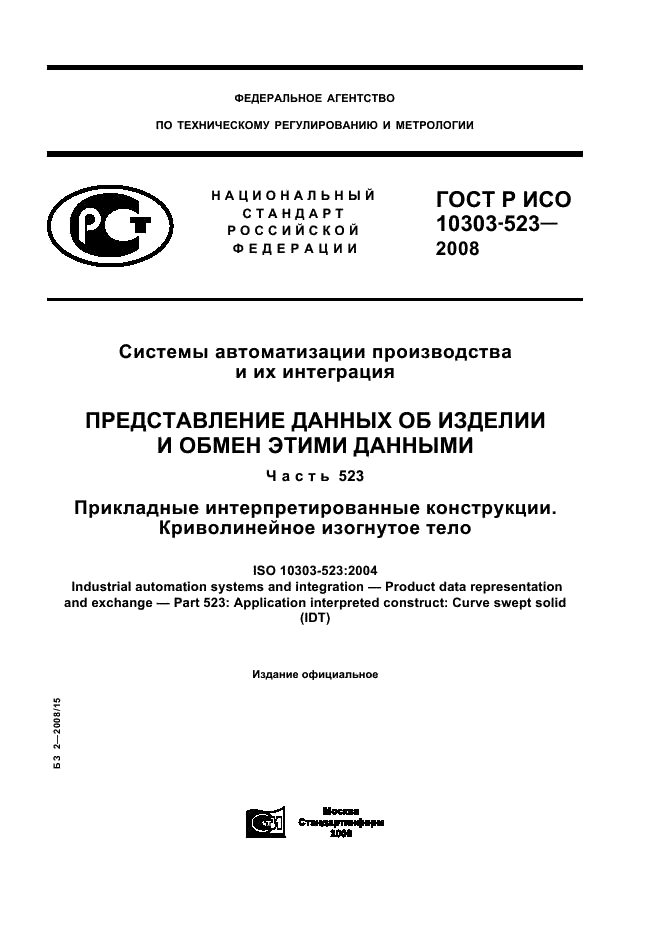

| Обозначение: | ГОСТ Р ИСО 10303-523-2008 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 523. Прикладные интерпретированные конструкции. Криволинейное изогнутое тело |
| Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 523. Application interpreted constructions. Curve swept solid |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 18.09.2008 |
| Дата введения: | 01.09.2008 |
| Дата последнего изменения: | 22.05.2013 |

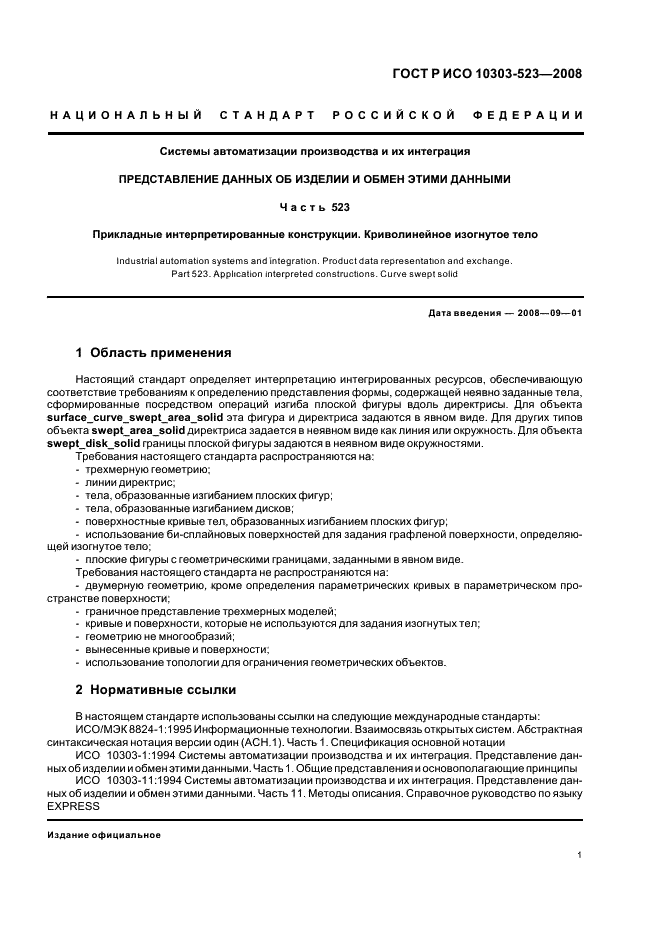

| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к определению представления формы, содержащей неявно заданные тела, сформированные посредством операций изгиба плоской фигуры вдоль директрисы.
Требования настоящего стандарта распространяются на:
- трехмерную геометрию;
- линии директрис;
- тела, образованные изгибанием плоских фигур;
- тела, образованные изгибанием дисков;
- поверхностные кривые тел, образованных изгибанием плоских фигур;
- использование би-сплайновых поверхностей для задания графленой поверхности, определяющей изогнутое тело;
- плоские фигуры с геометрическими границами, заданными в явном виде.
Требования настоящего стандарта не распространяются на:
- двухмерную геометрию, кроме определения параметрических кривых в параметрическом пространстве поверхности;
- граничное представление трехмерных моделей;
- кривые и поверхности, которые не используются для задания изогнутых тел;
- геометрию не многообразий;
- вынесенные кривые и поверхности;
- использование топологии для ограничения геометрических объектов |
|
