| Обозначение: | ГОСТ Р ИСО 10303-518-2009 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 518. Прикладные интерпретированные конструкции. Теневое представление механических конструкций |
| Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 518. Application interpreted construct. Mechanical design shaded presentation |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 20.10.2010 |
| Дата введения: | 01.07.2010 |
| Дата последнего изменения: | 22.05.2013 |

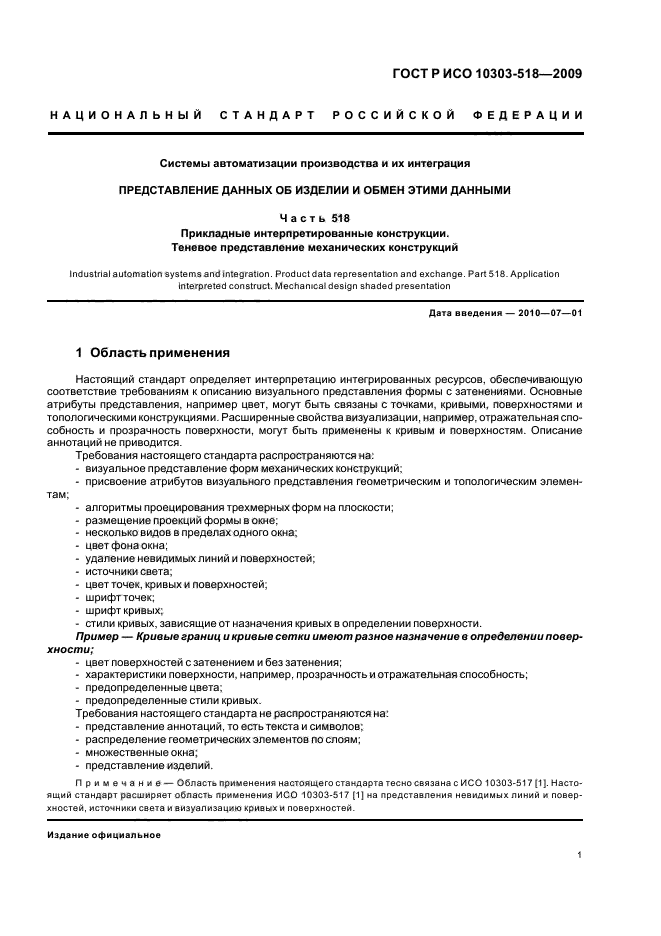

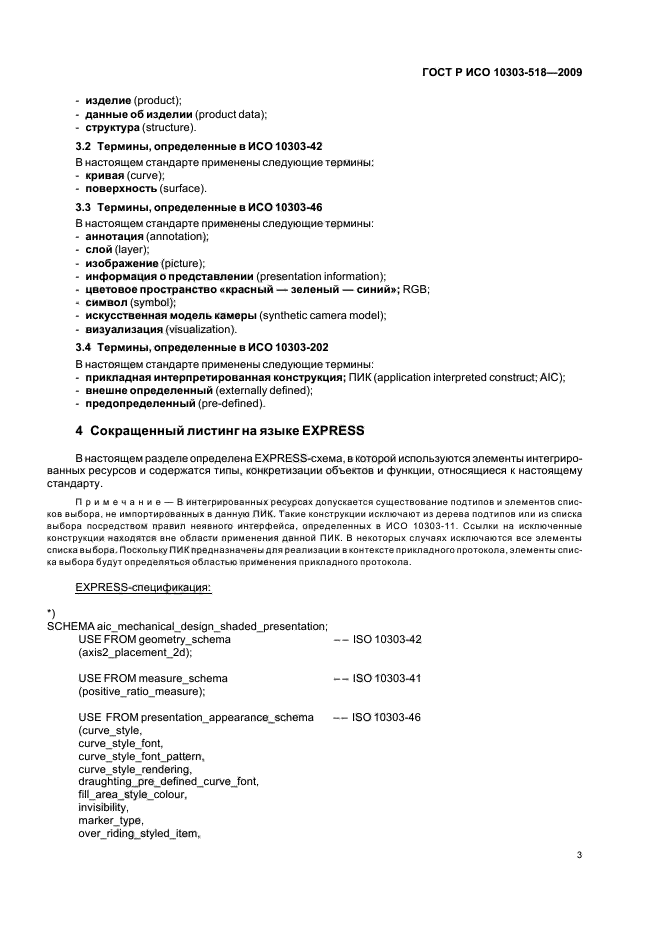

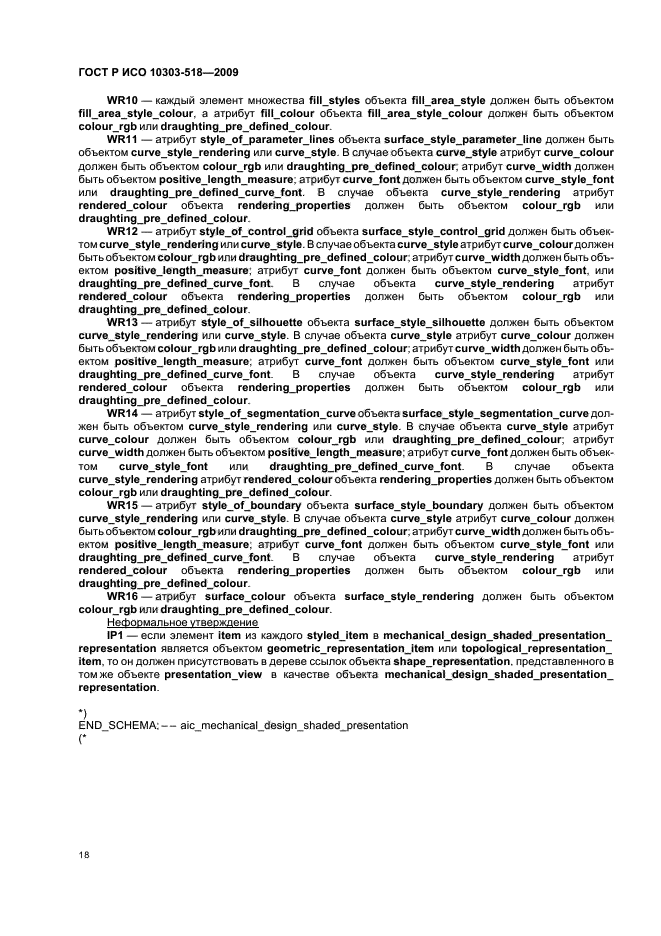

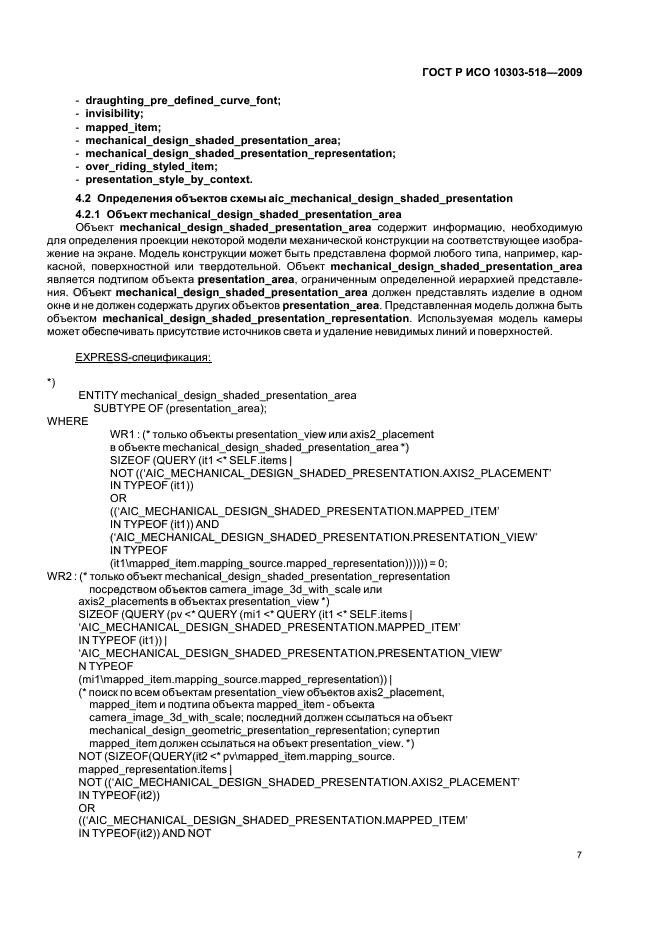

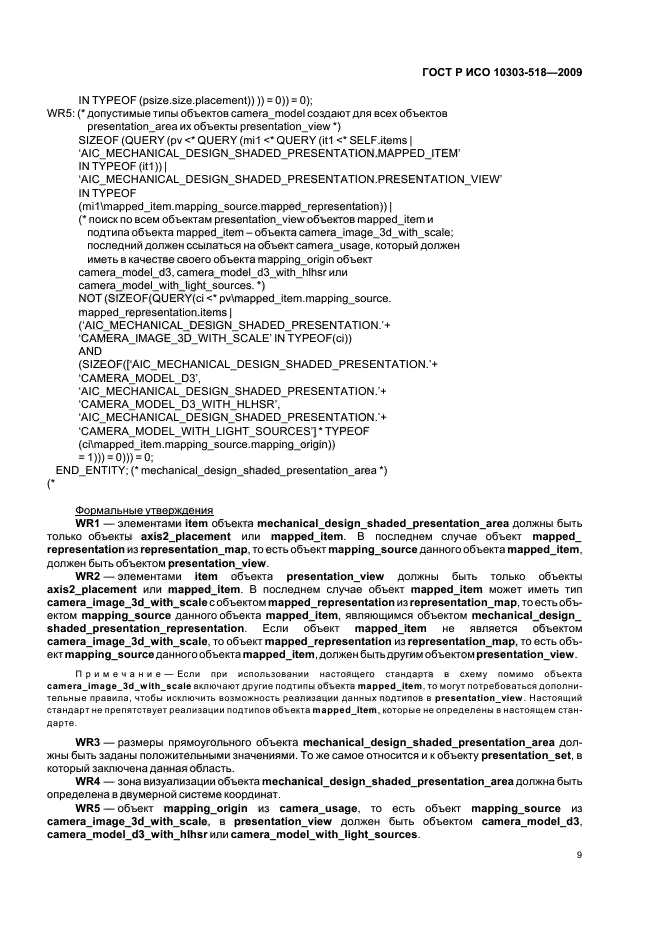

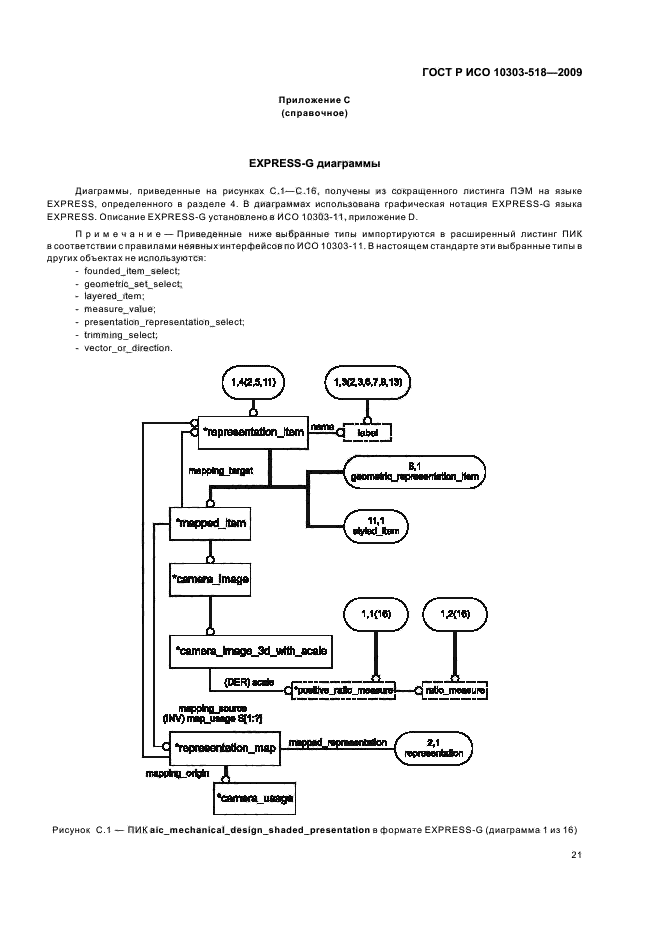

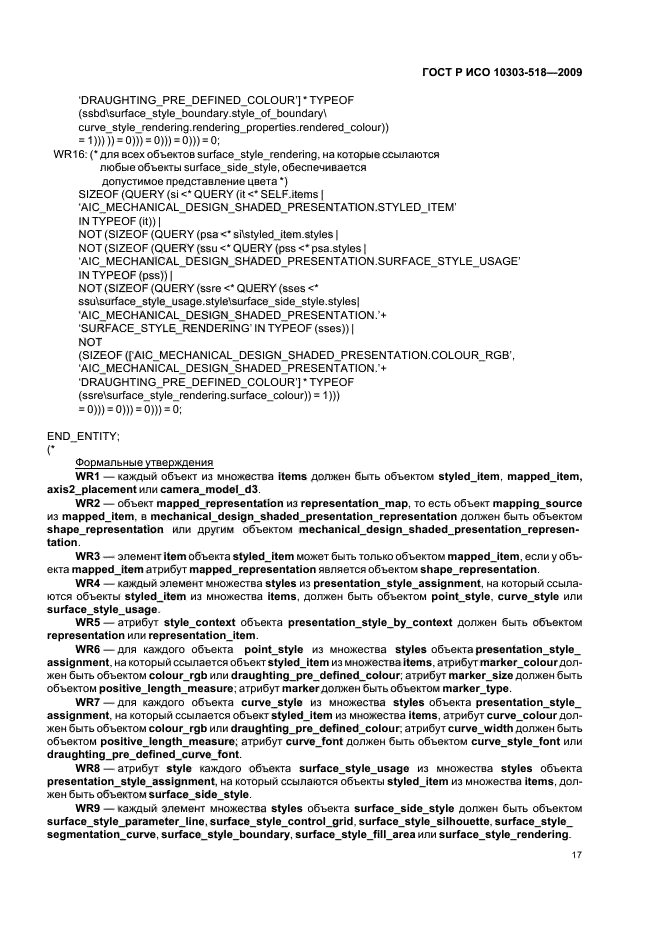

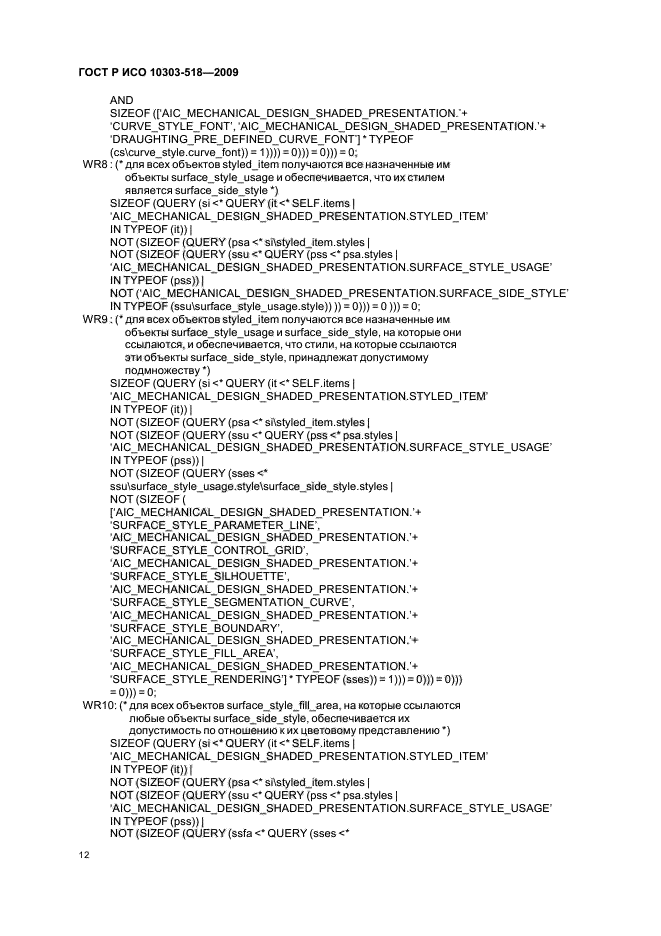

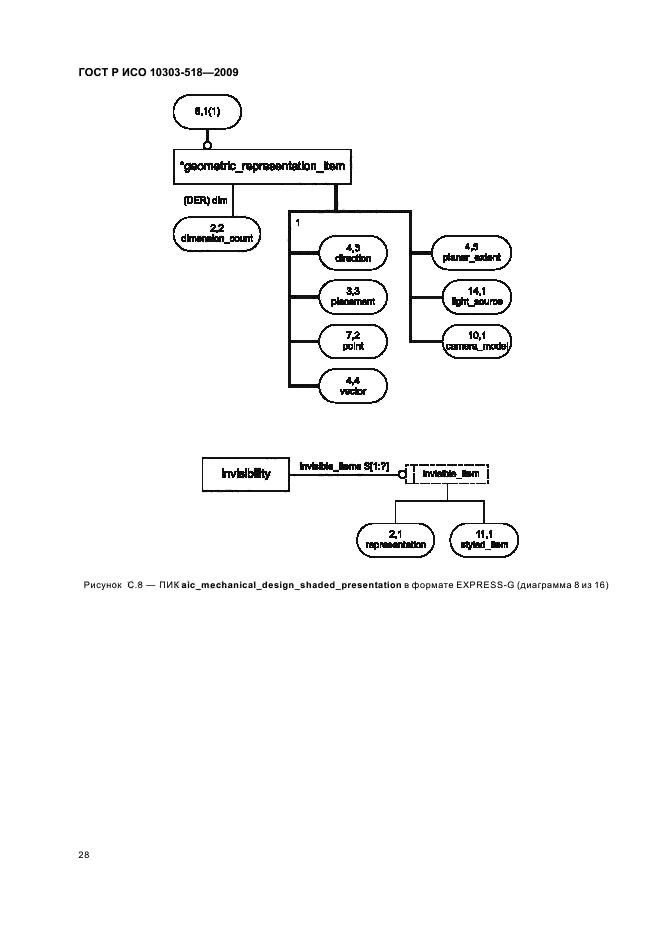

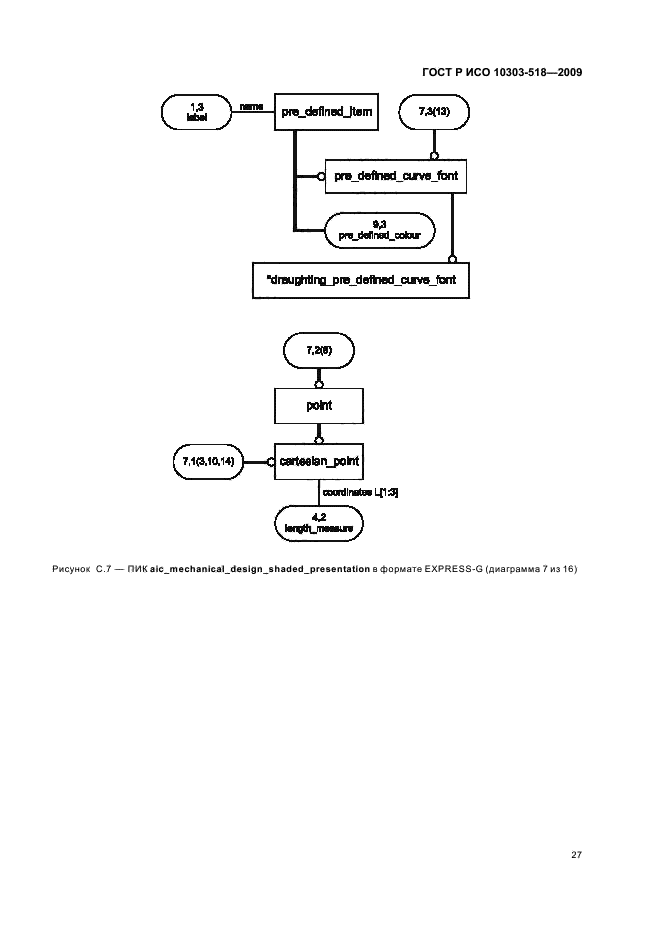

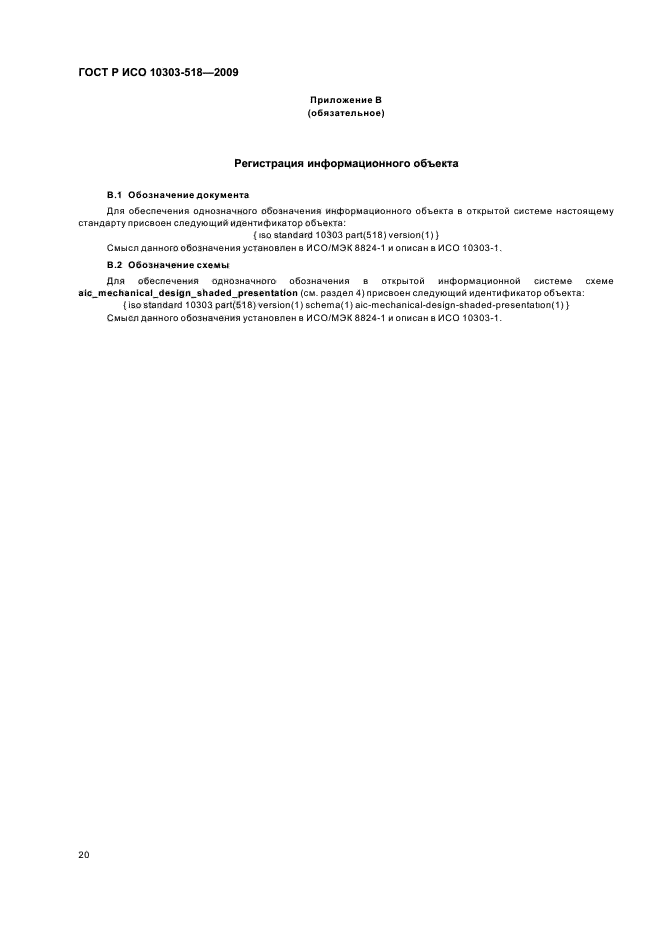

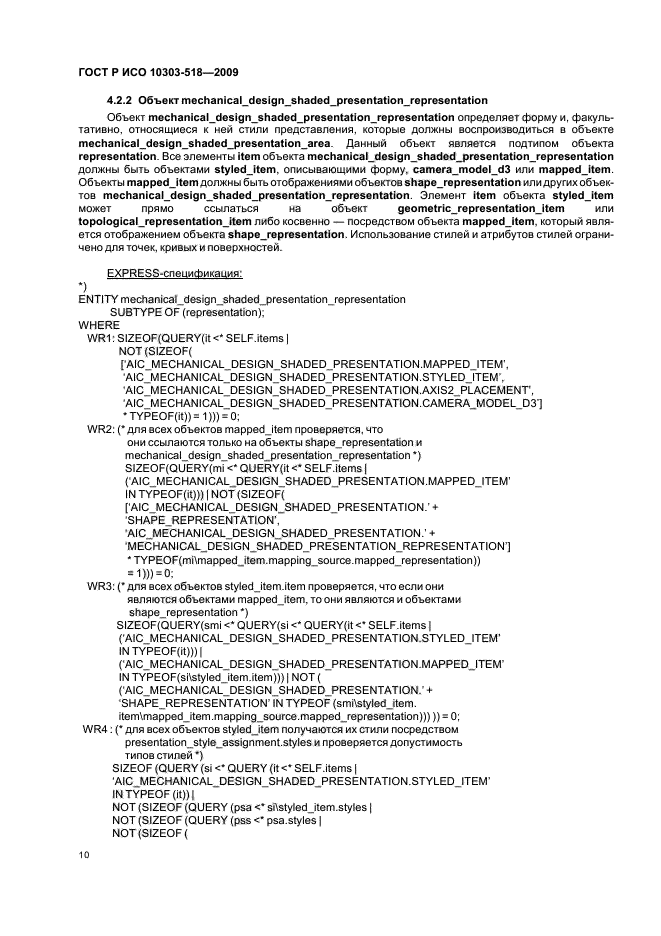

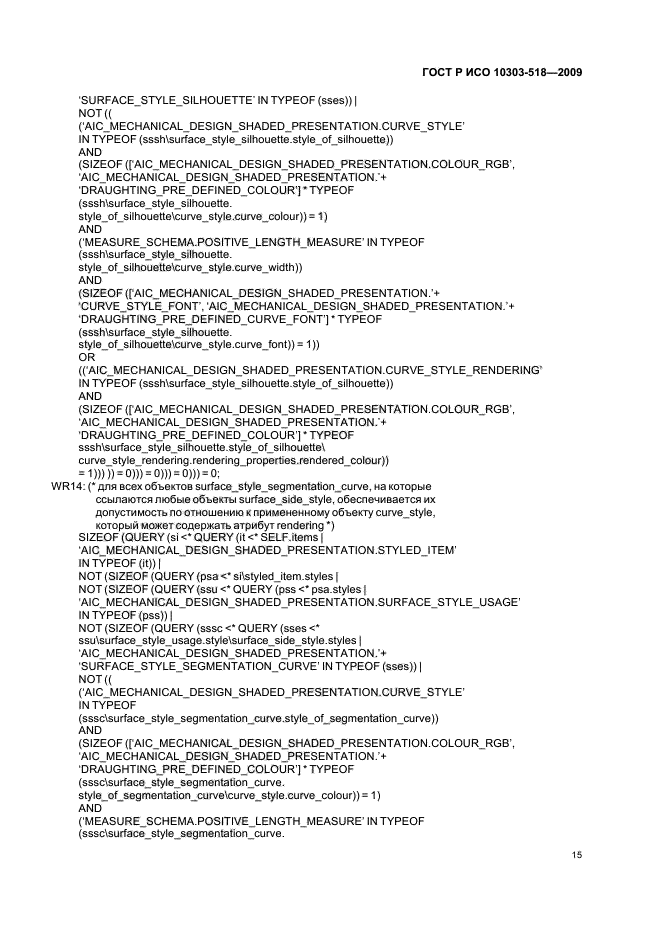

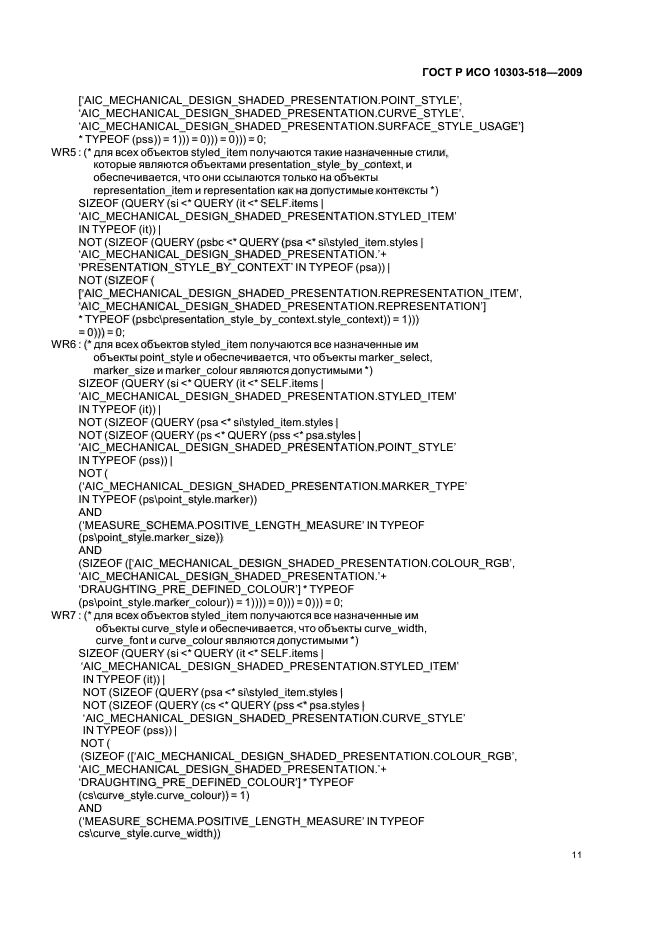

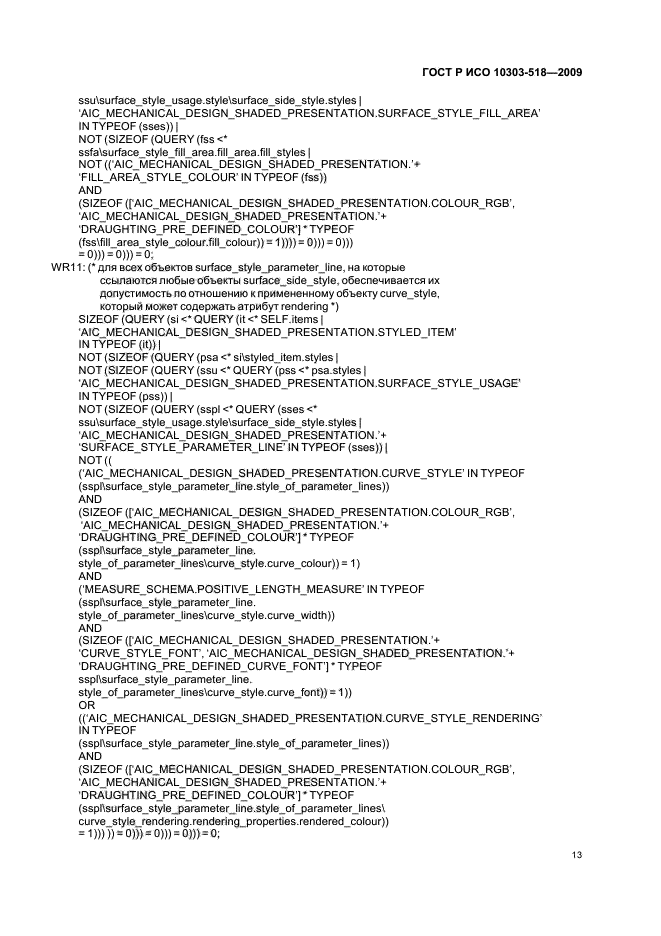

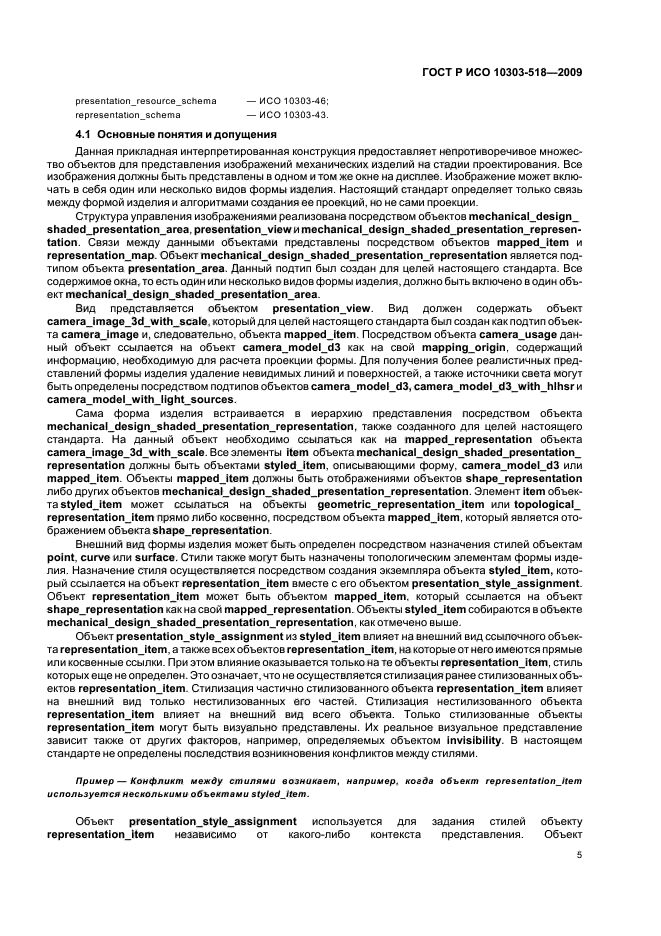

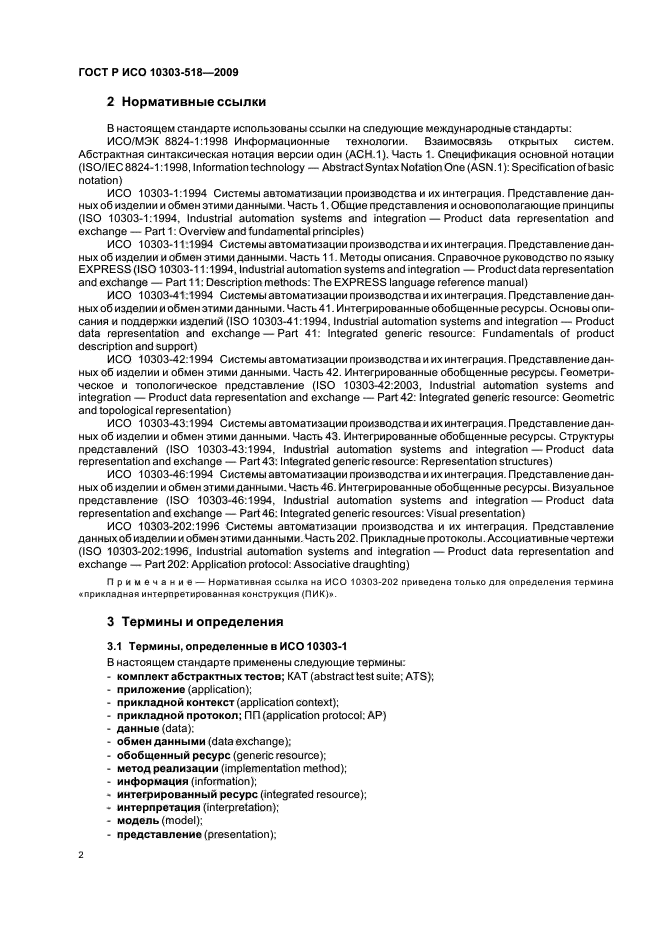

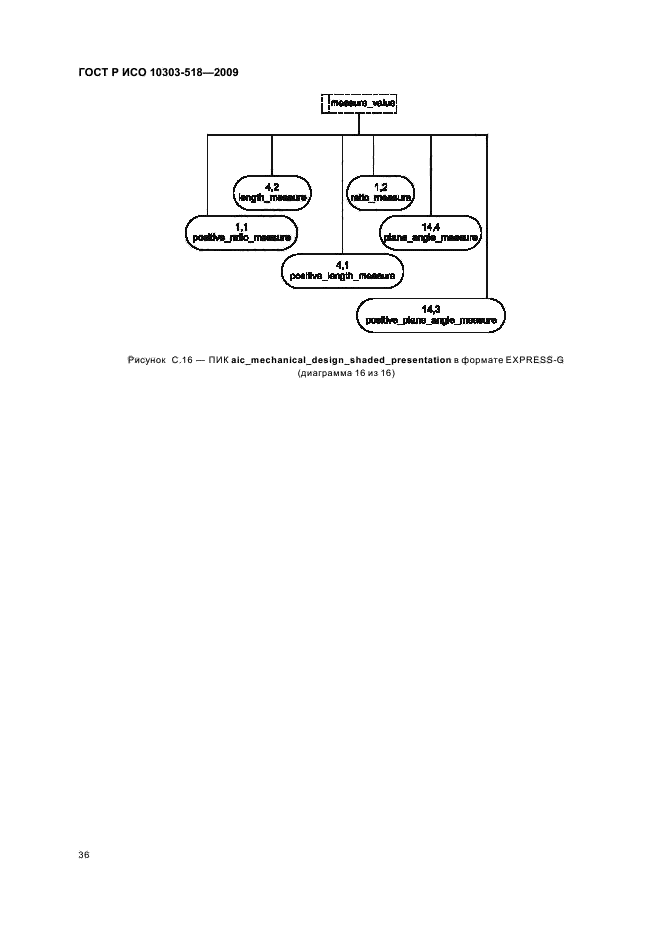

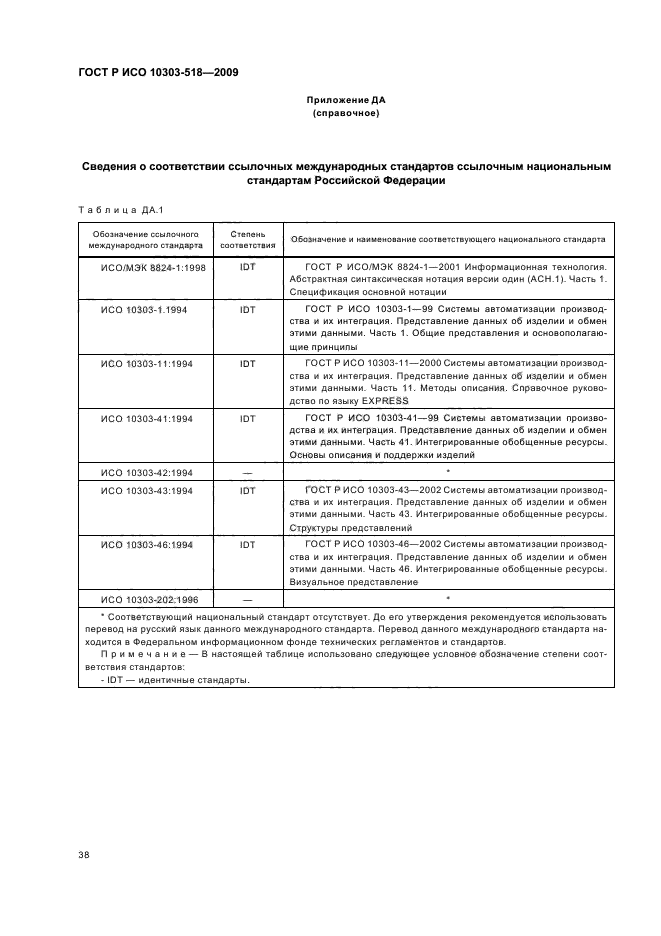

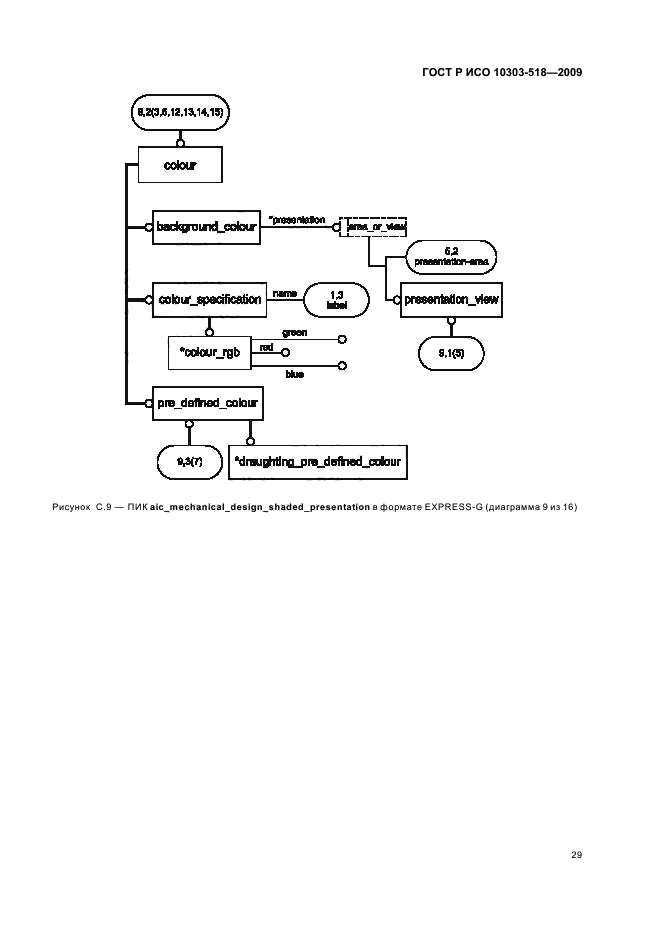

| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к описанию визуального представления формы с затенениями. Основные атрибуты представления, например цвет, могут быть связаны с точками, кривыми, поверхностями и топологическими конструкциями. Расширенные свойства визуализации, например, отражательная способность и прозрачность поверхности, могут быть применены к кривым и поверхностям. Описание аннотаций не приводится.
Требования настоящего стандарта распространяются на:
- визуальное представление форм механических конструкций;

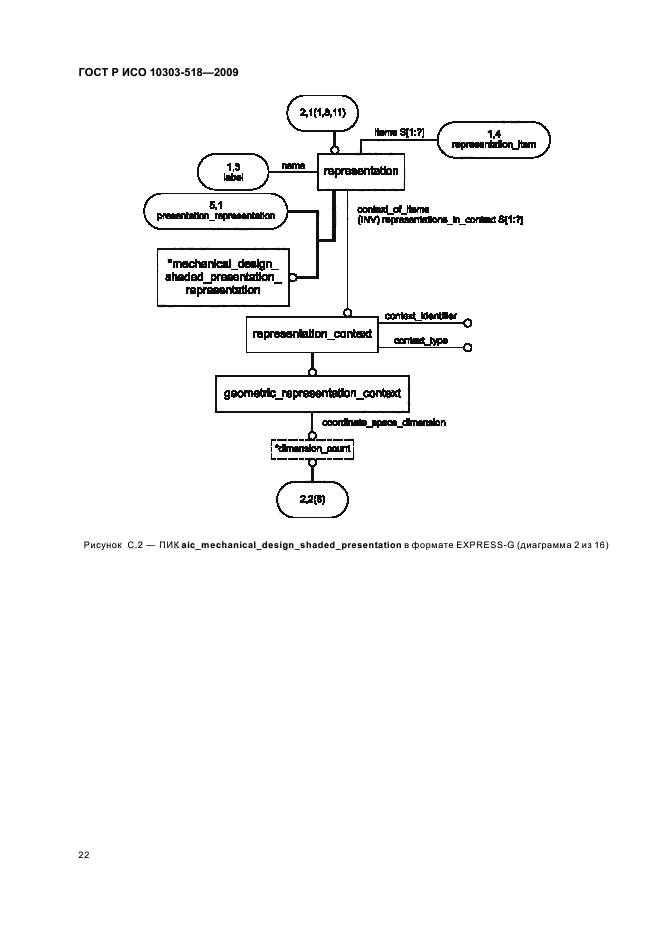

- присвоение атрибутов визуального представления геометрическим и топологическим элементам;

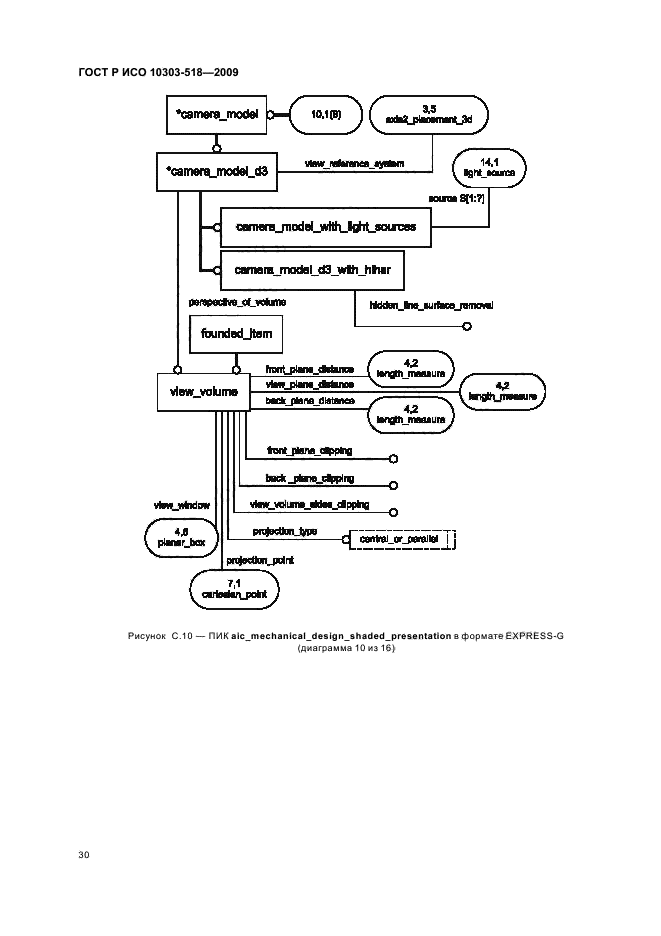

- алгоритмы проецирования трехмерных форм на плоскости;

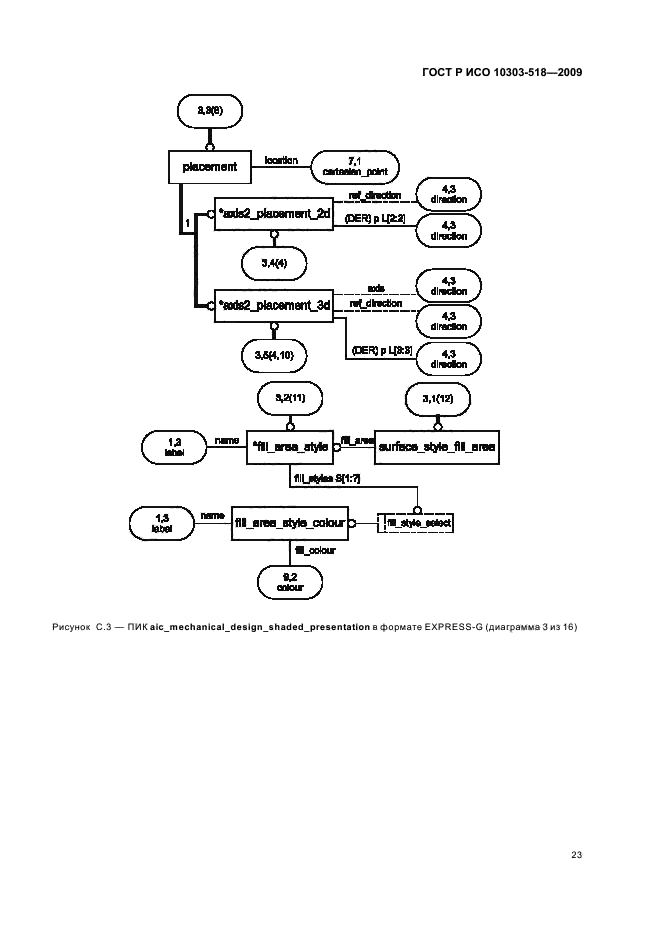

- размещение проекций формы в окне;
- несколько видов в пределах одного окна;
- цвет фона окна;
- удаление невидимых линий и поверхностей;
- источники света;

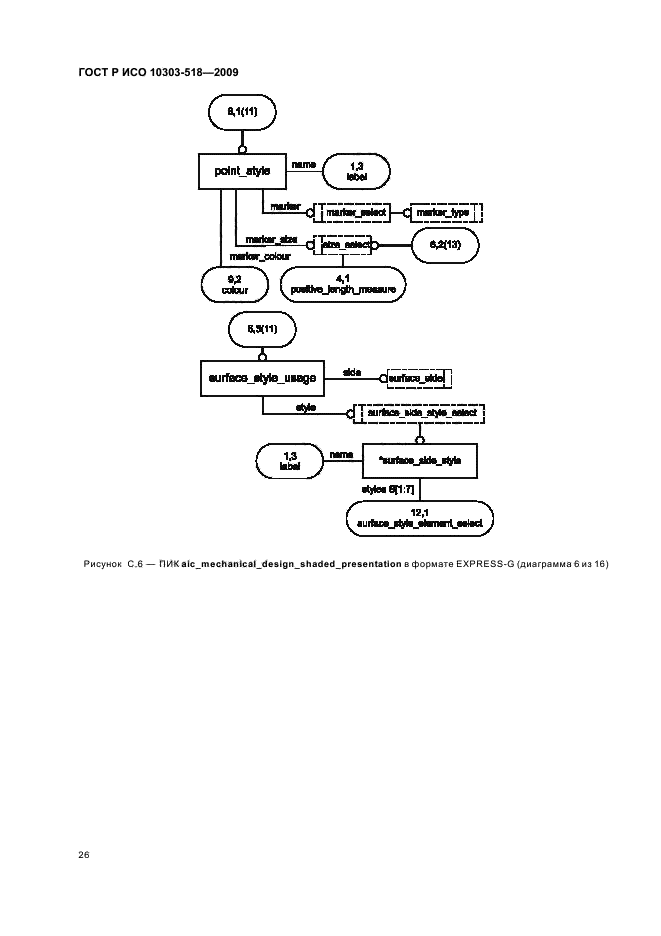

- цвет точек, кривых и поверхностей;
- шрифт точек;

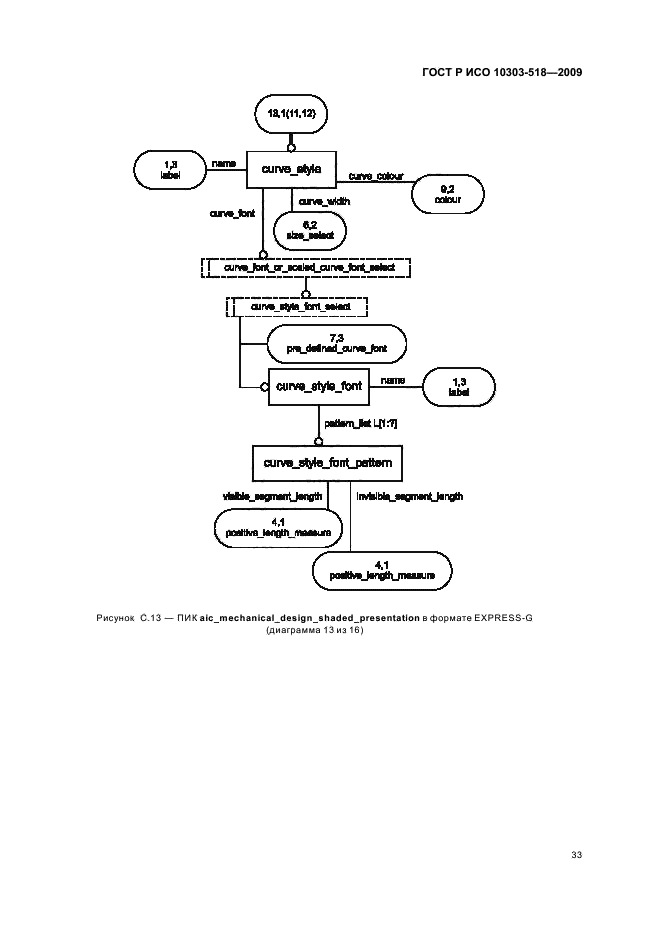

- шрифт кривых;

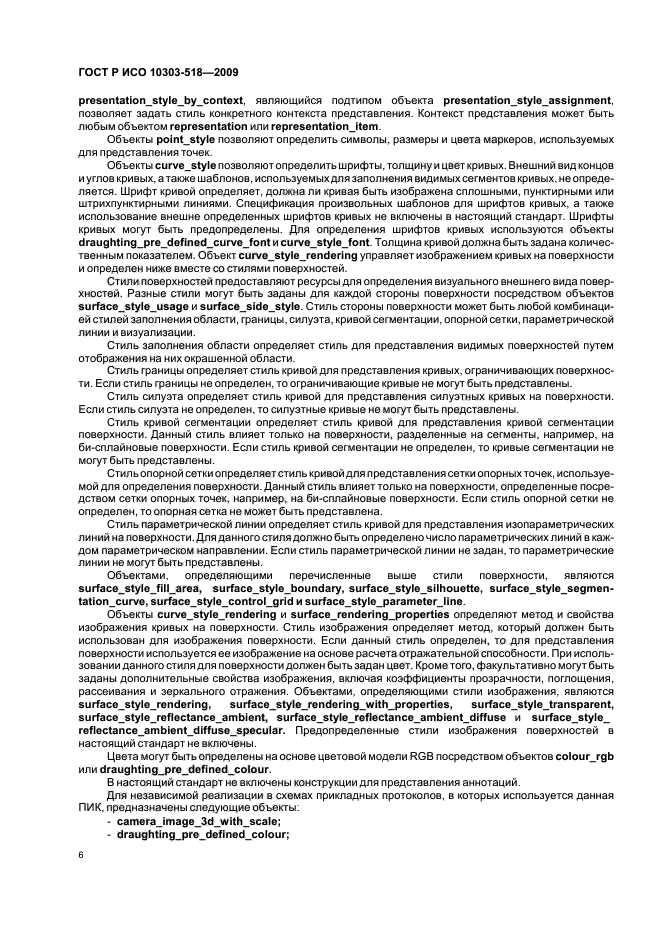

- стили кривых, зависящие от назначения кривых в определении поверхности;

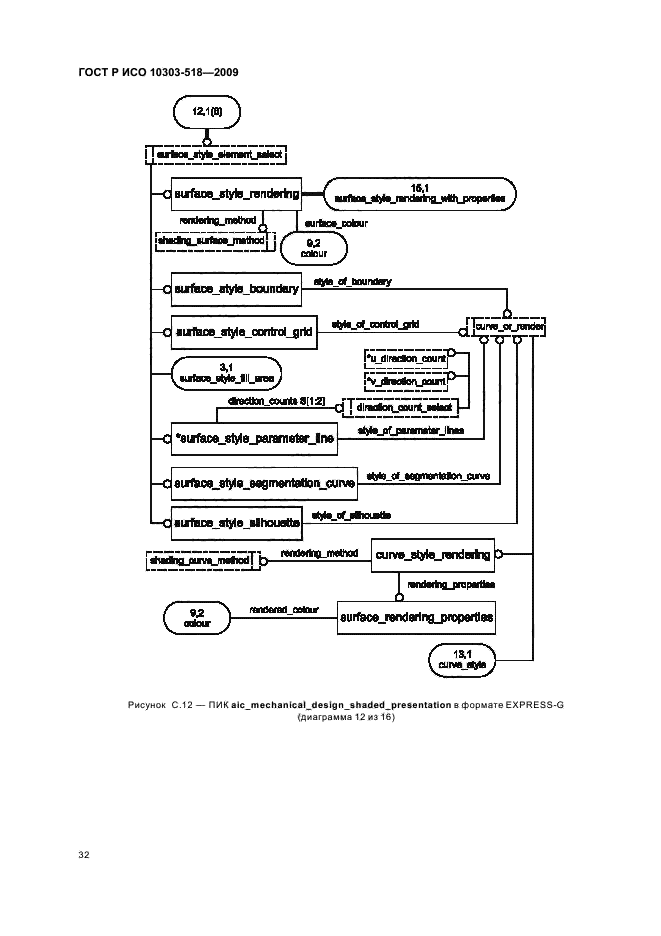

- цвет поверхностей с затенением и без затенения;

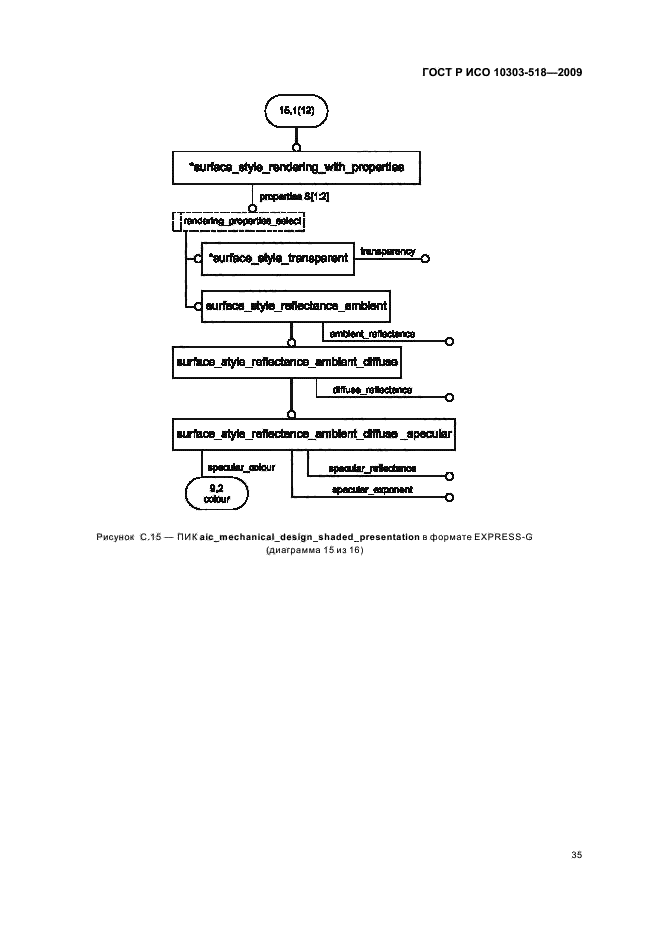

- характеристики поверхности, например, прозрачность и отражательная способность;
- предопределенные цвета;
- предопределенные стили кривых.
Требования настоящего стандарта не распространяются на:
- представление аннотаций, то есть текста и символов;
- распределение геометрических элементов по слоям;
- множественные окна;
- представление изделий |
|
