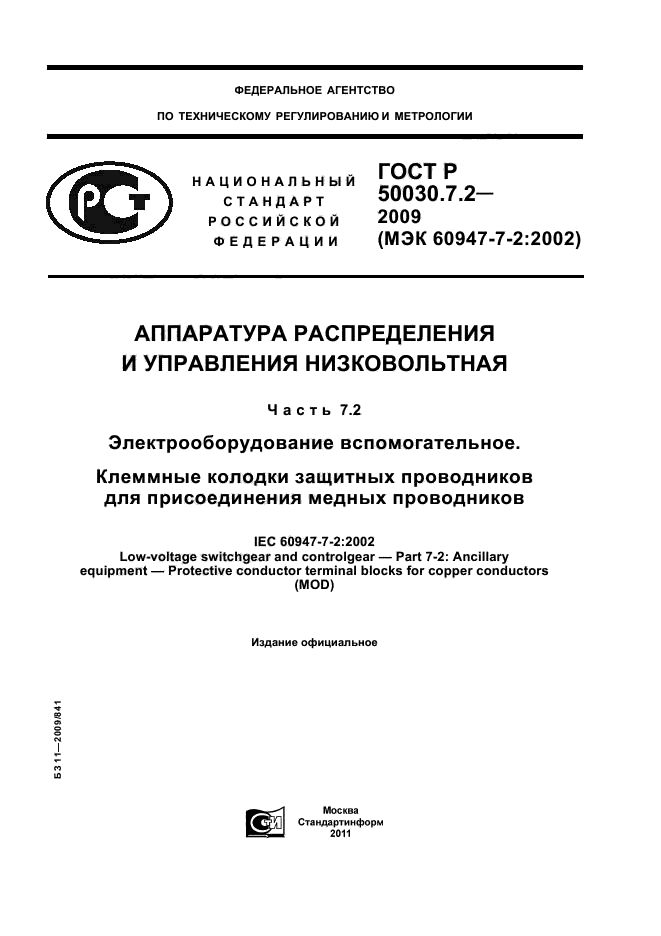

ГОСТ Р 50030.7.2-2009Аппаратура распределения и управления низковольтная. Часть 7.2. Электрооборудование вспомогательное. Клеммные колодки защитных проводников для присоединения медных проводников
| Обозначение: | ГОСТ Р 50030.7.2-2009 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Аппаратура распределения и управления низковольтная. Часть 7.2. Электрооборудование вспомогательное. Клеммные колодки защитных проводников для присоединения медных проводников | | Название документа англ.: | Low-voltage switchgear and controlgear. Part 7.2. Ancillary equipment. Protective conductor terminal blocks for copper conductors | | Дата актуализации текста: | 01.12.2013 | | Дата издания: | 20.01.2011 | | Дата введения: | 01.01.2011 | | Дата последнего изменения: | 22.05.2013 | | Область применения: | Настоящий стандарт устанавливает требования к клеммным колодкам защитных проводников с функцией PE сечением до 120 мм в степени (2) (250 kcmil)) и к клеммным колодкам защитных проводников с функцией PEN номинальным сечением 10 мм в степени (2) (AWG 8) и свыше с выводными зажимами резьбового или безрезьбового типа преимущественно общепромышленного назначения.
Клеммные колодки защитных проводников служат средством электрического и механического соединения медных проводников с установочными панелями.
Настоящий стандарт распространяется на клеммные колодки, предназначенные для присоединения круглых медных проводников (со специальной подготовкой или без нее) номинального сечения от 0,2 до 120 мм в степени (2) (AWG 24 и 250 kcmil), применяемые в цепях переменного тока напряжением до 1000 В, частотой до 1000 Гц и в цепях постоянного тока напряжением до 1500 В, как правило, в сочетании с клеммными колодками по ГОСТ Р 50030.7.1
Настоящий стандарт не распространяется:
- на клеммные колодки защитных проводников, требующие соединения проводников со специальной подготовкой, например применения плоских быстросоединяемых наконечников, специальных наконечников и т. п.;
- на клеммные колодки защитных проводников, обеспечивающие прямой контакт с проводниками посредством проникновения сквозь изоляцию, например соединители с проколом изоляции и т.п.
Для целей настоящего стандарта, термин «зажим» аналогичен термину «вывод». Это следует учесть при ссылках на ГОСТ Р 50030.1 | |
|
|
