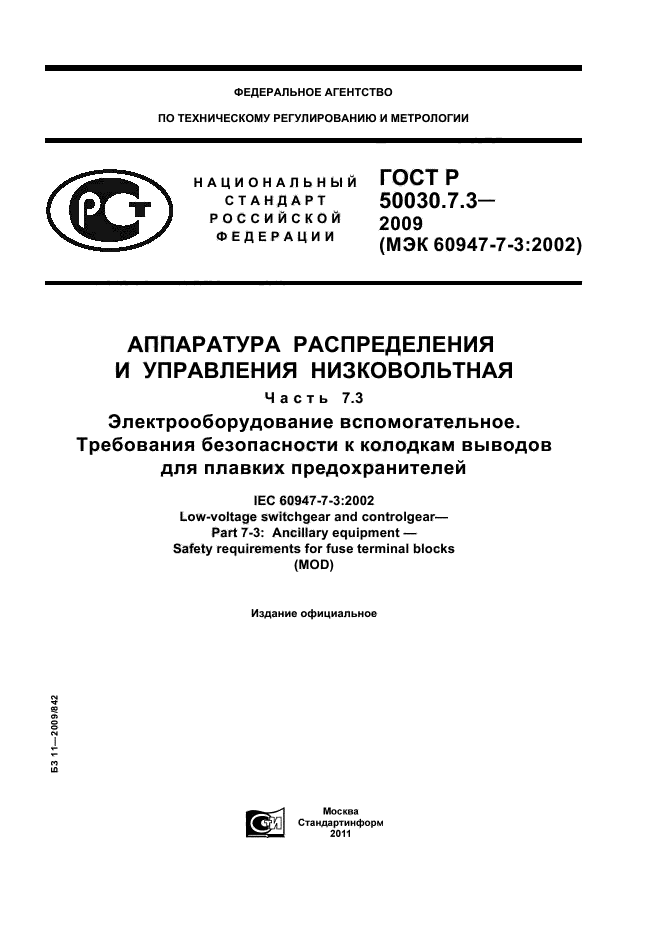

ГОСТ Р 50030.7.3-2009Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей
| Обозначение: | ГОСТ Р 50030.7.3-2009 |
| Текущий статус документа: | действующий |

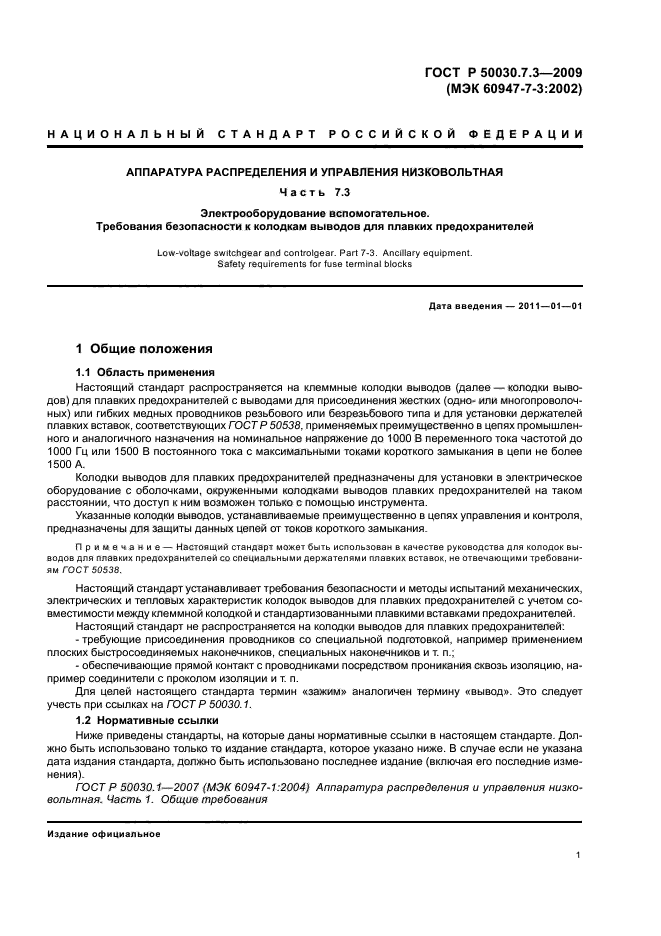

| Название документа рус.: | Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей | | Название документа англ.: | Low-voltage switchgear and controlgear. Part 7.3. Ancillary equipment. Safety requirements for fuse terminal blocks | | Дата актуализации текста: | 01.12.2013 | | Дата издания: | 16.02.2011 | | Дата введения: | 01.01.2011 | | Дата последнего изменения: | 22.05.2013 | | Область применения: | Настоящий стандарт распространяется на клеммные колодки выводов для плавких предохранителей с выводами для присоединения жестких (одно или многопроволочных) или гибких медных проводников резьбового или безрезьбового типа и для установки держателей плавких вставок, соответствующих ГОСТ Р 50538, применяемых преимущественно в цепях промышленного и аналогичного назначения на номинальное напряжение до 1000 В переменного тока частотой до 1000 Гц или 1500 В постоянного тока с максимальными токами короткого замыкания в цепи не более 1500 А.
Колодки выводов для плавких предохранителей предназначены для установки в электрическое оборудование с оболочками, окруженными колодками выводов плавких предохранителей на таком расстоянии, что доступ к ним возможен только с помощью инструмента.
Указанные колодки выводов, устанавливаемые преимущественно в цепях управления и контроля, предназначены для защиты данных цепей от токов короткого замыкания.
Настоящий стандарт устанавливает требования безопасности и методы испытаний механических, электрических и тепловых характеристик колодок выводов для плавких предохранителей с учетом совместимости между клеммной колодкой и стандартизованными плавкими вставками предохранителей.
Настоящий стандарт не распространяется на колодки выводов для плавких предохранителей :
- требующие присоединения проводников со специальной подготовкой, например применением плоских быстросоединяемых наконечников, специальных наконечников и т. п.;
- обеспечивающие прямой контакт с проводниками посредством проникания сквозь изоляцию, например соединители с проколом изоляции и т.п.
Для целей настоящего стандарта, термин «зажим» аналогичен термину «вывод». Это следует учесть при ссылках на ГОСТ Р 50030.1 | |
|
|
