ГОСТ Р 8.686-2009Государственная система обеспечения единства измерений. Мосты переменного тока уравновешенные. Методика поверки
| Обозначение: | ГОСТ Р 8.686-2009 |
| Текущий статус документа: | действующий |

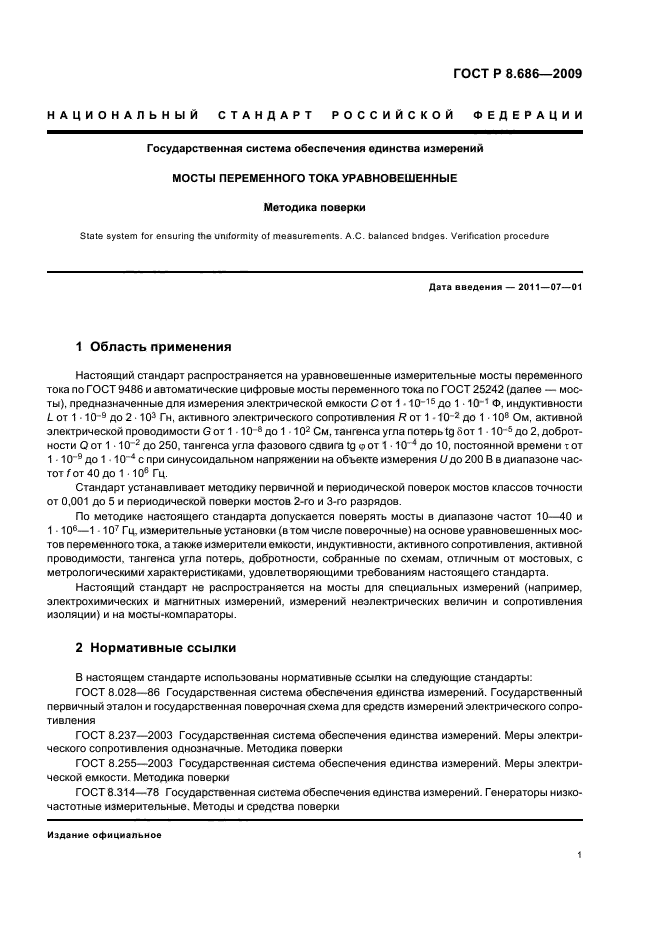

| Название документа рус.: | Государственная система обеспечения единства измерений. Мосты переменного тока уравновешенные. Методика поверки | | Название документа англ.: | State system for ensuring the uniformity of measurements. A.C. balanced bridges. Verification methods | | Дата актуализации текста: | 01.12.2013 | | Дата издания: | 01.07.2011 | | Дата введения: | 30.06.2011 | | Дата последнего изменения: | 22.05.2013 | | Область применения: | Настоящий стандарт распространяется на уравновешенные измерительные мосты переменного тока по ГОСТ 9486 и автоматические цифровые мосты переменного тока по ГОСТ 25242, предназначенные для измерения электрической емкости C от 1*10 (в степени минус пятнадцать) до 1*10 (в степени минус один) Ф, индуктивности L от 1*10 (в степени минус девять) до 2*10 (в степени три) Гн, активного электрического сопротивления R от 1*10 (в степени минус два) до 1*10 (в степени восемь) Ом, активной электрической проводимости G от 1*10 (в степени минус восемь) до 1*10 (в степени два) См, тангенса угла потерь tg дельта“от 1*10 (в степени минус пять) до 2, добротности Q от 1*10 (в степени минус два) до 250, тангенса угла фазового сдвига tg “фи“от 1*10 (в степени минус четыре) до 10, постоянной времени “мау“от 1*10 (в степени минус девять) до 1*10 (в степени минус четыре) с при синусоидальном напряжении на объекте измерения U до 200 В в диапазоне частот f от 40 до 1*10 (в степени шесть) Гц.
Стандарт устанавливает методику первичной и периодической поверок мостов классов точности от 0,001 до 5 и периодической поверки мостов 2-го и 3-го разрядов.
По методике настоящего стандарта допускается поверять мосты в диапазоне частот 10 - 40 и 1*10 (в степени шесть) - 1*10 (в степени семь) Гц, измерительные установки (в том числе поверочные) на основе уравновешенных мостов переменного тока, а также измерительные емкости, индуктивности, активного сопротивления, активной проводимости, тангенса угла потерь, добротности, собранные по схемам, отличным от мостовых, с метрологическими характеристиками, удовлетворяющими требованиям настоящего стандарта.
Настоящий стандарт не распространяется на мосты для специальных измерений (например, электрохимических и магнитных измерений, измерений неэлектрических величин и сопротивления изоляции) и на мосты-компараторы | |
|
|
