Постановление
Госстроя России от 27.12.1999 № 91
О принятии
изменения к СНиП II-7-81
«Строительство в сейсмических районах»
Госстрой России
ПОСТАНОВЛЯЕТ:
Принять и ввести в действие
с 1 января 2000 года изменение № 5 к СНиП II-7-81 «Строительство в
сейсмических районах», разработанное ЦНИИСКом им. Кучеренко и внесенное
Управлением стандартизации, технического нормирования и сертификации Госстроя
России.
Председатель А.Ш.
Шамузафаров
Изменение № 5
СНиП II-7-81
«Строительство в сейсмических районах»
1. Пункт 1.1. изложить в следующей редакции:
«Настоящие нормы следует соблюдать при
проектировании зданий и сооружений, возводимых на площадках сейсмичностью 7, 8
и 9 баллов.»
2. Пункт 1.2. дополнить абзацем следующего содержания:
«Для обеспечения сейсмостойкости
зданий и сооружений допускается применение сейсмоизоляции и других систем
регулирования динамической реакции сооружения при условии проектирования их по
специальным техническим условиям, согласованным с Госстроем России.»
3. Пункт 1.3. изложить в следующей редакции:
«Интенсивность сейсмических
воздействий в баллах (сейсмичность) для района строительства следует принимать
на основе комплекта карт общего сейсмического районирования территории
Российской Федерации – ОСР-97, утвержденных Российской академией наук.
Указанный комплект карт* предусматривает осуществление антисейсмических мероприятий
при строительстве объектов и отражает 10% - (карта А), 5% - (карта В), 1%-ную
(карта С) вероятность возможного превышения (или 90%-, 95%- и 99%-ную вероятность
не превышения) в течение 50 лет указанных на картах значений сейсмической интенсивности.
Указанная на картах
сейсмическая интенсивность относится к участкам со средними по сейсмическим
свойствам грунтам (II категории, согласно табл. 1).
Комплект карт ОСР-97 (А, В,
С) позволяет оценивать на трех уровнях степень сейсмической опасности и
предусматривает осуществление антисейсмических мероприятий при строительстве
объектов трех категорий, учитывающих ответственность сооружений:
Карта А – массовое
строительство;
Карты В и С – объекты
повышенной ответственности и особо ответственные объекты.
Решение о выборе карты при
проектировании конкретного объекта принимается заказчиком по представлению
генерального проектировщика, за исключением случаев, оговоренных в других нормативных
документах».
4. Пункт 1.6. изложить в следующей редакции:
«На площадках, сейсмичность
которых превышает 9 баллов, возводить здания и сооружения, как правило, не
допускается. При необходимости строительство на таких площадках допускается по
специальным техническим условиям, согласованным с Госстроем России».
5. Раздел 1 следует дополнить пунктом 1.7. следующего содержания:
«1.7. С целью получения
достоверной информации о работе конструкций при интенсивных землетрясениях и
колебаниях прилегающих к зданиям и сооружениям грунтов в проектах уникальных
зданий и сооружений следует предусматривать установку станций
инженерно-сейсмометрических наблюдений.
Проекты станций должны
разрабатываться по специальным техническим условиям, согласованным с Госстроем
России.»
6. Из формулы (1) исключить символ К2. Дополнить примечание к пункту 2.5
текстом следующего содержания:
«При сейсмичности площадки 8
баллов и более при грунтах III категории к значению Sik вводится множитель 0,7, учитывающий нелинейное деформирование грунтов
при сейсмических воздействиях».
7. В пункте 2.5. в первом абзаце после слов «сооружения» вставить слова «(кроме гидротехнических
сооружений)».
8. Пункт 2.6. изложить в следующей редакции:

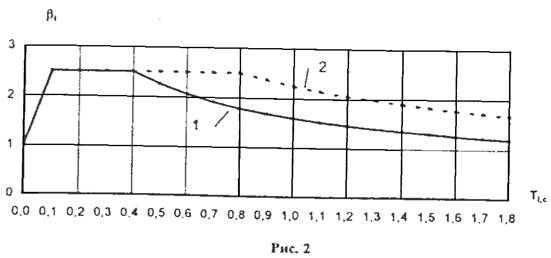

«Значения коэффициента
динамичности bi
в зависимости от расчетного периода собственных колебаний Тi
здания или сооружения по i-му тону при определении
сейсмических нагрузок следует принимать по формулам (3) и (4) или рис. 2.
Для грунтов I и II
категорий по сейсмическим свойствам (кривая 1)
при Тi £ 0,1с bi = 1 + 15Тi
при 0,1с < Тi < 0,4с bi = 2,5 (3)
при Тi ³ 0,4с bi = 2,5 (0,4/ Тi)0,5
Для грунтов III
категории по сейсмическим свойствам (кривая 2)
при Тi £ 0,1с bi = 1 + 15Тi
при 0,1с < Тi < 0,8с bi = 2,5 (4)
при Тi ³ 0,8с bi = 2,5 (0,8/ Тi)0,5
Во всех случаях значения bi должны приниматься не менее
0,8.
Примечание. При расчете транспортных и гидротехнических сооружений выбор
зависимостей bi(Т),
предусмотренных настоящим пунктом, следует производить согласно указаниям
разделов 4 и 5.
9. Таблицу 3 изложить в следующей редакции:
«Таблица 3
|
Тип здания или сооружения
|
Значения К1
|
|
1. Здания и сооружения, в конструкциях которых
повреждения или неупругие деформации не допускаются
|
1
|
|
2. Здания и сооружения, в конструкциях которых
могут быть допущены остаточные деформации и повреждения, затрудняющие
нормальную эксплуатацию, при обеспечении безопасности людей и сохранности
оборудования, возводимые:
|
|
|
из железобетонных
крупнопанельных или монолитных конструкций
|
0,22
|
|
со стальным каркасом без
вертикальных диафрагм или связей
|
0,25
|
|
то же, с диафрагмами или
связями
|
0,22
|
|
с железобетонным каркасом
без вертикальных диафрагм или связей
|
0,35
|
|
то же, с диафрагмами или
связями
|
0,25
|
|
из кирпичной или каменной
кладки
|
0,35
|
|
3. Здания и сооружения, в конструкциях которых
могут быть допущены значительные остаточные деформации, трещины, повреждения
отдельных элементов, их смещения, временно приостанавливающие нормальную
эксплуатацию при обеспечении безопасности людей
|
0,12»
|
10. Таблицы 4 и 5 из текста документа исключить. Раздел 2 дополнить пунктом 2.18.
следующего содержания: «Необходимость учета сейсмических воздействий при проектировании
зданий и сооружений, разрушение которых не связано с гибелью людей, порчей
ценного оборудования и не вызывает прекращения непрерывных производственных процессов
(склады, крановые эстакады, небольшие мастерские и др.), а также временных зданий
и сооружений устанавливается заказчиком.»
11. Таблицу 6 изложить в следующей редакции:
«Таблица 6
|
Характеристика зданий и
сооружений
|
Кy
|
|
1. Высокие сооружения небольших размеров в плане
(башни, мачты, дымовые трубы, отдельно стоящие шахты лифтов и т.п.)
Здания со стойками в первом этаже при соотношении
податливости вышележащего и первого этажей, равном 0,25 и более
|
1,5
|
|
2. Каркасные здания, стеновое заполнение которых
не оказывает влияния на их деформативность
|
1,3
|
|
3. Здания и сооружения, не указанные в поз. 1-2,
кроме гидротехнических сооружений
|
1»
|
12. Таблицу 7 изложить в следующей редакции:
«Таблица 7
|
Характеристика конструкций
|
Значения mкр
|
|
При расчетах на прочность
|
|
|
1. Стальные, деревянные, железобетонные с жесткой
арматурой
|
1,3
|
|
2. Железобетонные со стержневой и проволочной
арматурой, кроме проверки на прочность наклонных сечений
|
1,2
|
|
3. Железобетонные при проверке на прочность
наклонных сечений
|
1,0
|
|
4. Каменные, армокаменные и бетонные
|
|
|
при расчете на
внецентренное сжатие
|
1,0
|
|
при расчете на сдвиг и
растяжение
|
0,8
|
|
5. Сварные соединения
|
1,0
|
|
6. Болтовые и заклепочные соединения
|
1,1
|
|
При расчетах на
устойчивость
|
|
|
7. Стальные элементы гибкостью свыше 100
|
1,0
|
|
8. То же, гибкостью до 20
|
1,2
|
|
9. То же, гибкостью от 20 до 100
|
От 1,2 до 1,0 по интерполяции
|
Примечание. При расчете стальных и железобетонных конструкций, подлежащих эксплуатации
в неотапливаемых помещениях или на открытом воздухе при расчетной температуре
ниже минус 40 °С, следует принимать mкр
= 0,9, в
случае проверки прочности наклонных сечений mкр = 0,8.»
13. В пункте 5.14 записать: «К1 – 0,25; bi – по
формулам (3) или (4).»
14. Таблицу 8 изложить в
следующей редакции:
«Таблица 8
|
Несущие конструкции
зданий
|
Расстояние между
швами, м
|
Высота, м
(количество этажей)
|
|
|
сейсмичность
площадки, баллы
|
|
|
7, 8
|
9
|
7
|
8
|
9
|
|
1. Стальной каркас
|
По
требованиям для несейсмических районов, но не более 150 м
|
По требованиям для
несейсмических районов
|
|
2. Железобетонный каркас:
|
|
|
|
|
|
|
- связевый (с вертикальными
железобетонными диафрагмами или ядрами жесткости, воспринимающими
сейсмическую нагрузку);
|
80
|
60
|
51(16)
|
39(12)
|
30(9)
|
|
- рамный с заполнением из
штучной кладки;
|
80
|
60
|
30(9)
|
23(7)
|
17(5)
|
|
- рамный без заполнения
|
80
|
60
|
30(6)
|
24(5)
|
14(4)
|
|
3. Стены из монолитного
железобетона
|
80
|
60
|
75(24)
|
63(20)
|
51(16)
|
|
4. Стены из железобетонных
панелей
|
80
|
60
|
45(14)
|
39(12)
|
30(9)
|
|
5. Многослойные стены с
внутренним слоем из монолитного железобетона и наружными слоями из штучной
кладки
|
80
|
60
|
39(12)
|
30(9)
|
24(7)
|
|
6. Стены из крупных бетонных
или виброкирпичных блоков.
Стены из виброкирпичных панелей
|
80
|
60
|
30(9)
|
23(7)
|
17(5)
|
|
7. Стены комплексной
конструкции из кирпича, природных правильной формы и бетонных камней и мелких
блоков при кладке:
|
|
|
|
|
|
|
1 категории
|
80
|
60
|
20(6)
|
17(5)
|
14(4)
|
|
2 категории
|
80
|
60
|
17(5)
|
14(4)
|
11(3)
|
|
8. Стены из кирпича, природных
и бетонных камней и мелких блоков, кроме указанных в поз. 7 при кладке:
|
|
|
|
|
|
|
1 категории
|
80
|
60
|
17(5)
|
14(4)
|
11(3)
|
|
2 категории
|
80
|
60
|
14(4)
|
11(3)
|
8(2)
|
|
9. Стены из мелких
ячеистобетонных блоков
|
40
|
30
|
8(2)
|
8(2)
|
4(1)
|
Примечание. За высоту здания принимается разность отметок низшего уровня отмостки
или спланированной поверхности земли, примыкающей к зданию, или низа верхнего перекрытия.»
15. Приложения 1 и 2 исключить.
