ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24485-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПРОХОДНЫЕ
Конструкция
Passage tube connections with ball nipple.
Construction
|
ГОСТ
24485-80
|
Срок
действия с 01.01.1982
до
01.01.2000
1. Настоящий стандарт распространяется на проходные соединения
трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

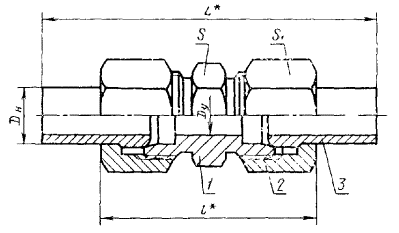

2. Конструкция и основные размеры соединений трубопроводов должны
соответствовать указанным на чертеже и в таблице.
_______________
* Размеры
для справок
1 - штуцер
по ГОСТ
21856-78; 2 -
накидная гайка по ГОСТ
23353-78; 3 - шаровой
ниппель по ГОСТ
23355-78
Размеры, мм
|
Группа
|
Наружный
диаметр трубы Dн
|
Условный
проход Dу
|
L
|
l
|
Размеры
под «ключ»
|
Масса
1000 шт., кг, не более
|
|
S
|
S1
|
|
1
|
4
|
2,5
|
69
|
32
|
9
|
10
|
19
|
|
5
|
3,0
|
12
|
12
|
28
|
|
2
|
6
|
4,0
|
78
|
42
|
12
|
14
|
43
|
|
8
|
6,0
|
83
|
43
|
14
|
17
|
68
|
|
10
|
8,0
|
89
|
45
|
17
|
19
|
90
|
|
12
|
10,0
|
94
|
46
|
19
|
22
|
125
|
|
15
|
12,0
|
100
|
49
|
22
|
27
|
158
|
|
(16)
|
24
|
30
|
243
|
|
18
|
15,0
|
104
|
52
|
27
|
32
|
272
|
|
22
|
20,0
|
108
|
59
|
32
|
36
|
382
|
|
28
|
25,0
|
113
|
62
|
41
|
41
|
514
|
|
(34)
|
32,0
|
122
|
69
|
46
|
50
|
774
|
|
35
|
764
|
|
42
|
400
|
123
|
71
|
55
|
60
|
1159
|
|
3
|
6
|
3,0
|
84
|
48
|
14
|
17
|
73
|
|
8
|
4,0
|
90
|
50
|
17
|
19
|
101
|
|
10
|
5,0
|
94
|
52
|
19
|
22
|
143
|
|
12
|
6,0
|
100
|
54
|
22
|
24
|
184
|
|
14
|
8,0
|
108
|
60
|
24
|
27
|
249
|
|
16
|
10,0
|
27
|
30
|
298
|
|
20
|
12,0
|
118
|
72
|
32
|
36
|
480
|
|
25
|
15,0
|
127
|
79
|
41
|
46
|
858
|
|
30
|
20,0
|
131
|
85
|
46
|
50
|
1141
|
|
38
|
25,0
|
142
|
96
|
55
|
60
|
1745
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример
условного обозначения группы 1 с Dн = 5 мм:
Соединение 1-5 ГОСТ 24485-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в
рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний,
маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В.
Поляков, канд.
техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20969-75; ГОСТ 22872-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением
Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре
1989 г. (ИУС 2-90)
