ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ КОНЦЫ КОРПУСНЫХ
ДЕТАЛЕЙ ПОД НАКИДНЫЕ ГАЙКИ
КОНСТРУКЦИЯ
ГОСТ 22525-77
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
СОДЕРЖАНИЕ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
|
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ.
КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ПОД НАКИДНЫЕ ГАЙКИ
Конструкция
Threaded
pipeline connections.
Pipe nipple ends for union nuts.
Construction
|
ГОСТ
22525-77
|
Дата введения 01.01.79
1. Настоящий стандарт
распространяется на концы корпусных деталей с углом конуса 24е соединений
трубопроводов, арматуры и гидро-пневмооборудования и на концы корпусных деталей
для соединений с развальцовкой трубы с углом конуса 74° под накидные гайки.
Обязательные требования к качеству
продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану
окружающей среды, изложены в пп. 2, 3, 6
и 7
настоящего стандарта.
(Измененная редакция, Изм. № 3).
2. Конструкция и основные
размеры концов корпусных деталей с углом конуса 24° должны соответствовать
указанным на черт. 1 и в табл. 1, концов корпусных деталей для соединений с
врезающимся кольцом при радиальном монтаже - указанным на черт. 2 и в табл. 1, концов
корпусных деталей для соединений с развальцовкой трубы - указанным на черт. 3 и в табл. 2.

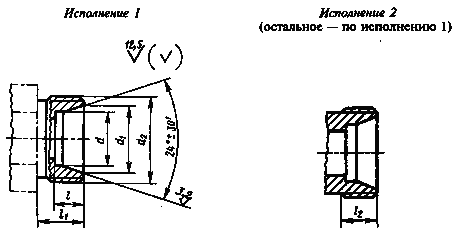

Черт. 1
Черт. 2
Таблица 1
Размеры, мм
|
Группа.
|
Номиналь-
ный размер
(условный
проход)
DN(Dy)
|
Наружный
диаметр
трубы Dн
|
d
|
d1
(пред,
откл.
+0,1)
|
d2
|
l
|
l1
|
l2
|
|
Номин.
|
Пред,
откл., мкм
|
Пред.
откл. + 0,3
|
|
1
|
2,5
|
4
|
4
|
+
215
+ 140
|
5,0
|
М
8 × 1
|
4,0
|
8,0
|
6
|
|
3,0
|
5
|
5
|
6,5
|
М10
× 1
|
5,5
|
|
4,0
|
6
|
6
|
7,5
|
|
6,0
|
8
|
8
|
+
240
+ 150
|
9,5
|
М12 × 1,5
|
9,5
|
7
|
|
2
|
4,0
|
6
|
6
|
+
215
+ 140
|
8,1
|
М12
× 1,5
|
7,0
|
|
6,0
|
8
|
8
|
+
240
+ 150
|
10,1
|
М14 × 1,5
|
|
8,0
|
10
|
10
|
12,3
|
М16 × 1,5
|
10,5
|
8
|
|
10,0
|
12
|
12
|
+
260
+150
|
14,3
|
М18 × 1,5
|
|
12,0
|
15
|
15
|
17,3
|
М22 × 1,5
|
11,5
|
9
|
|
(16)
|
16
|
18,3
|
М24
× 1,5
|
7,5
|
|
15,0
|
18
|
18
|
20,3
|
М26 × 1,5
(М27 × 2)
|
12,0
|
|
20,0
|
22
|
22
|
+290
+160
|
24,3
|
М30 × 2
|
13,0
|
10
|
|
25,0
|
28
|
28
|
30,3
|
М36 × 2
|
|
32,0
|
(34)
|
34
|
+330
+170
|
37,0
|
М45
× 2
|
10,5
|
15,0
|
12
|
|
35
|
35
|
38,0
|
|
40,0
|
42
|
42
|
+340
+200
|
45,0
|
М52
× 2
|
11,0
|
|
3
|
3,0
|
6
|
6
|
4-215
4-140
|
8,1
|
М14
× 1,5
|
7,0
|
11,5
|
9
|
|
4,0
|
8
|
8
|
4-240
+ 150
|
10,1
|
М16 × 1,5
|
|
5,0
|
10
|
10
|
12,3
|
М18
× 1,5
|
7,5
|
|
6,0
|
12
|
12
|
+260
+ 150
|
14,3
|
М20 × 1,5
|
|
8,0
|
(14)
|
14
|
16,3
|
М22
× 1,5
|
8,0
|
13,5
|
11
|
|
10,0
|
16
|
16
|
18,3
|
М24
× 1,5
|
8,5
|
|
12,0
|
20
|
20
|
+290
+ 160
|
22,9
|
М30
× 2
|
10,5
|
15,0
|
12
|
|
15,0
|
25
|
25
|
27,9
|
М36
× 2
|
12,0
|
17,0
|
14
|
|
20,0
|
30
|
30
|
33,0
|
М42
× 2
|
13,5
|
19,0
|
16
|
|
25,0
|
38
|
38
|
+330
+ 170
|
41,0
|
М52
× 2
|
16,0
|
21,0
|
18
|
|
32,0
|
45
|
45
|
+340
+ 180
|
49,6
|
М60
× 2
|
18,0
|
24,0
|
-
|
|
40,0
|
57
|
57
|
+380
+ 190
|
61,6
|
М72
× 2
|
19,0
|
26,0
|
-
|
|
50,0
|
76
|
76
|
+390
+200
|
81,6
|
М90
× 2
|
20,0
|
28,0
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
*Размер
l1 концов переборочных штуцеров настоящим
стандартом не устанавливается.
Примечание. Значения, приведенные в
скобках, непредпочтительны.
Таблица 2
Размеры, мм
|
Группа
|
Условный
проход
|
Наружный
диаметр
трубы
|
d
|
d1
|
d2
|
l
|
l1
|
|
Пред.
откл.
|
Пред.
откл.
|
|
-0,2
|
h13
|
± 0,3
|
+
0,3
|
|
2
|
4
|
6
|
4,9
|
9,7
|
М12
× 1,5
|
14
|
4,5
|
|
6
|
8
|
6,6
|
11,7
|
М14
× 1,5
|
15
|
|
8
|
10
|
8,8
|
13,7
|
М16
× 1,5
|
17
|
5,0
|
|
10
|
12
|
10,8
|
15,7
|
М18
× 1,5
|
|
12
|
14
|
12,8
|
19,7
|
М22
× 1,5
|
19
|
6,0
|
|
15
|
18
|
15,3
|
24,0
|
М26
× 1,5
(М27 × 2)
|
22
|
7,0
|
|
20
|
22
|
19,5
|
27,0
|
М30
× 2
|
23
|
8,5
|
|
25
|
28
|
25,5
|
33,0
|
М36
× 2
|
24
|
9,5
|
|
32
|
(34)
|
31,5
|
42,0
|
М45
× 2
|
27
|
|
32
|
35
|
31,5
|
42,0
|
М45
× 2
|
|
40
|
42
|
38,0
|
49,0
|
М52
× 2
|
Примечание. Значения, приведенные в
скобках, непредпочтительны.
(Измененная редакция, Изм. № 3).

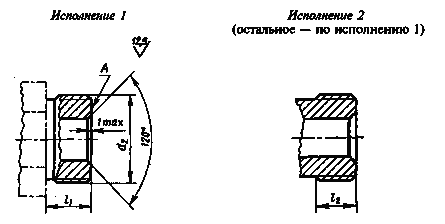

Черт. 3
3. Проточки -
типа 1 узкие по ГОСТ 10549.
4. Рекомендуемые значения номинальных
(условных) давлений для каждой группы в зависимости от вида соединений
приведены в ГОСТ
15763, приложение 3.
5. Примеры соединений концов
корпусных деталей с накидными гайками даны в приложении 2.
4, 5. (Измененная редакция, Изм. № 3).
6. Торцевое
биение поверхности А конца корпусной детали для радиального монтажа
относительно оси среднего диаметра резьбы по Х степени точности ГОСТ 24643.
7. Технические
требования - по ГОСТ 15763.
ПРИЛОЖЕНИЕ 1. (Исключено, Изм. № 1).
ПРИЛОЖЕНИЕ
2
Справочное
ПРИМЕРЫ СОЕДИНЕНИЙ КОНЦОВ КОРПУСНЫХ ДЕТАЛЕЙ
С НАКИДНЫМИ ГАЙКАМИ

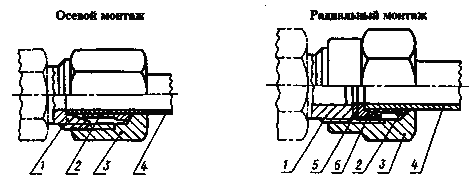

1. Соединения с врезающимся
кольцом
1 - конец корпусной детали; 2- врезающееся
кольцо по ГОСТ
23354; 3 - накидная
гайка по ГОСТ
23353; 4- труба; 5-прокладка по ГОСТ
23357; 6-нажимное кольцо по ГОСТ
23356
Черт. 1

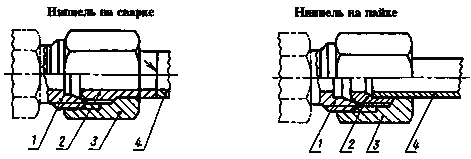

2. Соединения с шаровым
ниппелем
1 -конец корпусной детали; 2- ниппель по ГОСТ
23355; 3-накидная гайка по ГОСТ
23353; 4-труба
Черт. 2
3. Соединение с
развальцовкой трубы с углом конуса 74°
1 - конец корпусной детали; 2 - ниппель по ГОСТ
28941.27; 3 - труба; 4- гайка по ГОСТ
28941.26
Черт. 3
1-3. (Измененная
редакция, Изм. № 2, 3).
4. Соединение с коническим
ниппелем
1 - конец корпусной детали; 2- конический
ниппель по ГОСТ
28016; 3 - резиновое кольцо по ГОСТ
9833;
4 - накидная гайка по ГОСТ
23353
Черт. 4
5. Соединение с зажимным и
упорным кольцами
7 - труба; 2 - конец корпусной детали; 3 -
накидная гайка по ГОСТ
23353; 4- кольцо зажимное по ГОСТ
28918;
5- кольцо упорное по ГОСТ
28918
Черт. 5
4, 5. (Введены
дополнительно, Изм. № 3).
1. РАЗРАБОТАН И ВНЕСЕН
Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А.
Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 12.05.77 № 1180
Изменение № 3 принято Межгосударственным Советом по стандартизации,
метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
|
Наименование
государства
|
Наименование
национального органа
по стандартизации
|
|
Республика Белоруссия
|
Госстандарт Белоруссии
|
|
Республика Казахстан
|
Госстандарт Республики Казахстан
|
|
Республика Молдова
|
Молдовастандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Республика Таджикистан
|
Таджикгосстандарт
|
|
Туркменистан
|
Главная государственная инспекция
Туркменистана
|
|
Украина
|
Госстандарт Украины
|
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу №
7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации
(ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь 1997
г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982
г., мае 1988
г., августе 1996
г. (ИУС 11-82, 9-88, 11-96)
|
|
