ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24489-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ УГЛОВЫЕ ПРОХОДНЫЕ
Конструкция
Elbow passage tube connections with ball nipple.
Construction
|
ГОСТ
24489-80
|
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт
распространяется на угловые проходные соединения трубопроводов с шаровым
ниппелем с углом конуса угольника 24°.

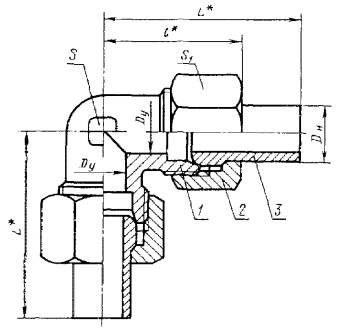

2. Конструкция и основные
размеры соединений трубопроводов должны соответствовать указанным на чертеже и
в таблице.
*Размеры для справок
1 - угольник по ГОСТ 21859-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
|
Группа
|
Наружный диаметр трубы Dн
|
Условный проход Dу
|
L
|
l
|
Размеры под «ключ»
|
Масса 1000 шт., кг, не более
|
|
S
|
S1
|
|
1
|
4
|
2,5
|
40
|
21
|
7
|
10
|
25
|
|
5
|
3,0
|
9
|
12
|
33
|
|
2
|
6
|
4,0
|
46
|
28
|
12
|
14
|
51
|
|
8
|
6,0
|
50
|
30
|
17
|
81
|
|
10
|
8,0
|
53
|
31
|
14
|
19
|
100
|
|
12
|
10,0
|
57
|
33
|
17
|
22
|
140
|
|
15
|
12,0
|
63
|
37
|
19
|
27
|
233
|
|
(16)
|
24
|
30
|
296
|
|
18
|
15,0
|
67
|
41
|
32
|
337
|
|
22
|
20,0
|
71
|
47
|
27
|
36
|
444
|
|
28
|
25,0
|
76
|
51
|
36
|
41
|
607
|
|
(34)
|
32,0
|
85
|
59
|
41
|
50
|
976
|
|
35
|
962
|
|
42
|
40,0
|
91
|
65
|
50
|
60
|
1460
|
|
3
|
6
|
3,0
|
50
|
32
|
12
|
17
|
85
|
|
8
|
4.0
|
53
|
33
|
14
|
19
|
108
|
|
10
|
5.0
|
56
|
35
|
17
|
22
|
161
|
|
12
|
6,0
|
62
|
39
|
24
|
202
|
|
14
|
8,0
|
65
|
41
|
19
|
27
|
275
|
|
16
|
10,0
|
68
|
44
|
24
|
30
|
331
|
|
20
|
12.0
|
74
|
51
|
27
|
36
|
525
|
|
25
|
15,0
|
80
|
56
|
36
|
46
|
937
|
|
30
|
20,0
|
87
|
64
|
41
|
50
|
1317
|
|
38
|
25,0
|
97
|
75
|
50
|
60
|
2089
|
Примечание.
Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения
группы 1 с Dн = 5 мм:
Соединение 1-5 ГОСТ 24489-80
1, 2. (Измененная
редакция, Изм. № 1).
3. Условные давления для
каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ
22525-77.
4. Технические требования,
правила приемки, методы испытаний, маркировка, упаковка, транспортирование и
хранение - по ГОСТ
15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В.
Поляков, канд. техн. наук;
С.А. Суховодова
2.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по
стандартам от 30.12.80 № 6078
3.
Срок проверки - 1998 г.
4.
ВЗАМЕН ГОСТ 20972-75; ГОСТ 22875-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6.
Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением
Госстандарта СССР от 25.10.89 № 3180
7.
Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС
2-90)
