ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24493-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ ТРОЙНИКОВЫЕ ПЕРЕХОДНЫЕ
Конструкция
Tee reducing tube connections with ball nipple.
Construction
|
ГОСТ
24493-80
|
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт
распространяется на тройниковые переходные соединения трубопроводов с шаровым ниппелем
с углом конуса тройника 24°.
2.

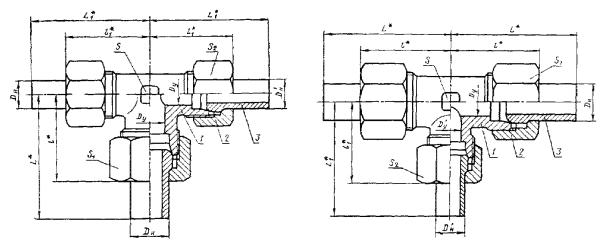

Конструкции и основные размеры соединений трубопроводов должны соответствовать
указанным на чертеже и в таблице.
|
Исполнение 1
|
Исполнение
2
|
___________
* Размеры для справок
1 - тройник по ГОСТ 21863-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
|
Группа
|
Наружный диаметр трубы Dн× Dн́
|
Условный проход Dу× Dу́
|
L
|
l
|
L1
|
l1
|
Размеры «под ключ»
|
Масса 1000 шт., кг, не более, для исполнений
|
|
|
S
|
S1
|
S2
|
|
|
1
|
2
|
|
|
1
|
5´4
|
3´2,5
|
40
|
21
|
40
|
21
|
9
|
12
|
10
|
35
|
39
|
|
|
2
|
8´6
|
6´4
|
50
|
30
|
46
|
28
|
12
|
17
|
14
|
82
|
98
|
|
|
10´8
|
8´6
|
53
|
31
|
50
|
30
|
14
|
19
|
17
|
121
|
133
|
|
|
12´10
|
10´8
|
57
|
33
|
53
|
31
|
17
|
22
|
19
|
167
|
185
|
|
|
15´10
|
12´8
|
63
|
37
|
19
|
27
|
219
|
276
|
|
|
(16´10)
|
24
|
30
|
245
|
342
|
|
|
15´12
|
12´10
|
57
|
33
|
19
|
27
|
22
|
259
|
301
|
|
|
(16´12)
|
24
|
30
|
283
|
359
|
|
|
18´15
|
15´12
|
67
|
11
|
63
|
37
|
32
|
27
|
375
|
418
|
|
|
(18´16)
|
30
|
420
|
444
|
|
|
22´18
|
20´15
|
71
|
47
|
67
|
41
|
27
|
36
|
32
|
512
|
566
|
|
|
28´22
|
25´20
|
76
|
51
|
71
|
47
|
36
|
41
|
36
|
729
|
835
|
|
|
(34´28)
|
32´25
|
85
|
59
|
76
|
51
|
41
|
50
|
41
|
1022
|
1139
|
|
|
35´28
|
1063
|
1178
|
|
|
(42´34)
|
40´32
|
91
|
65
|
85
|
59
|
50
|
60
|
50
|
1620
|
1823
|
|
|
42´35
|
1602
|
1811
|
|
|
3
|
10´6
|
5´3
|
56
|
35
|
50
|
32
|
17
|
22
|
17
|
158
|
197
|
|
|
12´8
|
6´4
|
62
|
39
|
53
|
33
|
24
|
19
|
206
|
250
|
|
|
14´12
|
8´6
|
65
|
41
|
62
|
39
|
19
|
27
|
24
|
316
|
354
|
|
|
16´14
|
10´8
|
68
|
44
|
65
|
41
|
24
|
30
|
27
|
416
|
456
|
|
|
20´14
|
12´8
|
74
|
51
|
27
|
36
|
507
|
631
|
|
|
20´16
|
12´10
|
68
|
44
|
30
|
562
|
611
|
|
|
25´20
|
15´12
|
80
|
56
|
71
|
51
|
36
|
46
|
36
|
927
|
1129
|
|
|
30´25
|
20´15
|
87
|
64
|
80
|
56
|
41
|
50
|
46
|
1481
|
1667
|
|
|
38´30
|
25´20
|
97
|
75
|
87
|
64
|
50
|
60
|
50
|
2130
|
2467
|
|
Примечание. Размеры, приведенные в
скобках, непредпочтительны.
Пример условного
обозначения соединения группы 1
в исполнении 1 с Dн
= 5 мм на Dн́ = 4 мм:
Соединение 1-1-5´4 ГОСТ 24493-80
То же, в исполнении 2:
Соединение 1-2-5´4 ГОСТ 24493-80
1, 2. (Измененная
редакция, Изм. № 1).
3. Условные давления для
каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ
22525-77.
4. Технические требования,
правила приемки, методы испытаний, маркировка, упаковка, транспортирование и
хранение - по ГОСТ
15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по
стандартам от 30.12.80 № 6079
3.
Срок проверки - 1998 г.
4.
ВЗАМЕН ГОСТ 20976-75; ГОСТ 22879-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6.
Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта
СССР от 25.10.89 № 3180
7.
Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС
2-90)
