ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА
ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
РЕЗЬБОВЫЕ
НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28016-89
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов
резьбовые
НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ
Конструкция
Threaded pipeline connections.
Welded conical nipples.
Design
|
ГОСТ
28016-89
|
Дата введения 01.01.90
Настоящий стандарт распространяется на конические
приварные ниппели, применяемые в резьбовых соединениях трубопроводов общемашиностроительного
применения с углом конуса корпусных деталей 24 °.
Обязательные
требования к качеству продукции, обеспечивающие ее безопасность для жизни,
здоровья и охрану окружающей среды, изложены в пп. 1; 2-5 и 7 настоящего стандарта.
Стандарт может
быть использован для сертификации с объемами и методами сертификационных
испытаний по ГОСТ
15763.
(Измененная
редакция, Изм. № 1).
1. Конструкция
и основные размеры конических приварных ниппелей должны соответствовать
указанным на черт. 1 и 2 и в табл. 1.

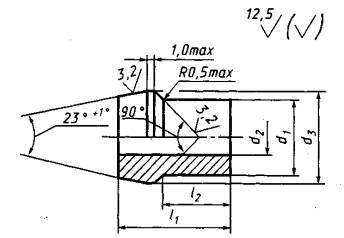

Исполнение 1
Черт. 1

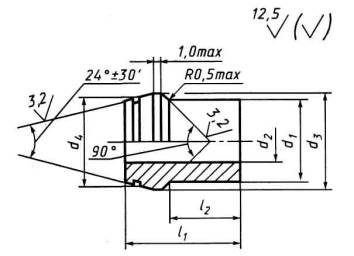

Исполнение 2
Черт. 2
Таблица 1
Размеры, мм
|
Группа
|
Наружный
диаметр трубы Dн
|
Номинальный
размер (условный проход) DN(Dу)
|
Номинальное
(условное) давление, МПа (кгс/см2)
|
d1
|
d2
|
d3
|
d4, не более
|
l1, не более
|
l2±0,2
|
|
не
менее
|
не более
|
|
2
|
6
|
4
|
32(320)
|
6
|
3
|
9
|
12
|
7,8
|
32
|
19
|
|
8
|
6
|
8
|
5
|
11
|
14
|
9,8
|
32
|
19
|
|
10
|
8
|
10
|
7
|
14
|
16
|
12,0
|
33,5
|
20
|
|
12
|
10
|
12
|
8
|
16
|
18
|
14,0
|
33,5
|
20
|
|
15
|
12
|
25(250)
|
15
|
10
|
18
|
20
|
17,0
|
35
|
22
|
|
18
|
15
|
16(160)
|
18
|
13
|
21
|
24
|
20,0
|
37
|
23
|
|
22
|
20
|
22
|
17
|
25
|
27
|
24,0
|
39,5
|
24,5
|
|
28
|
25
|
10(100)
|
28
|
23
|
31
|
33
|
30,0
|
42,5
|
27,5
|
|
35
|
32
|
35
|
29
|
40
|
42
|
37,7
|
49,5
|
30,5
|
|
42
|
40
|
42
|
36
|
47
|
49
|
44,7
|
50
|
30,5
|
|
3
|
6
|
3
|
63(630)
|
6
|
2,5
|
9
|
12
|
7,8
|
32
|
19
|
|
8
|
4
|
8
|
4
|
11
|
14
|
9,8
|
32
|
19
|
|
10
|
5
|
10
|
6
|
14
|
16
|
12,0
|
33,5
|
20
|
|
12
|
6
|
12
|
8
|
16
|
18
|
14,0
|
33,5
|
20
|
|
16
|
10
|
40(400)
|
16
|
11
|
20
|
22
|
18,0
|
40,5
|
26
|
|
20
|
12
|
20
|
14
|
24
|
27
|
22,6
|
47
|
28,5
|
|
25
|
15
|
25
|
19
|
29
|
33
|
27,6
|
53,5
|
33,5
|
|
30
|
20
|
25(250)
|
30
|
24
|
35
|
39
|
32,7
|
57,5
|
35,5
|
|
38
|
25
|
38
|
32
|
43
|
49
|
40,7
|
64,5
|
39,5
|
Пример условного обозначения приварного конического ниппеля
исполнения 1 группы 2 с наружным диаметром трубы Dн=8 мм:
Ниппель
1-2-8 ГОСТ 28016-89
То же, группы 3:
Ниппель
1-3-8 ГОСТ 28016-89.
(Измененная редакция, Изм. № 1).

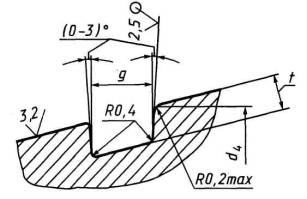

1а. Рекомендуемые размеры канавки и резиновых колец
для приварных конических ниппелей исполнения 2 приведены на черт. 3 и в табл.
3.
Черт. 3
Таблица 3*
________
* Табл. 2. (Исключена,
Изм. № 1).
Размеры, мм
|
Группа
|
Наружный диаметр трубы Dн
|
Номинальный размер (условный проход) DN (Dy)
|
d4, не более
|
g
+0,1
|
t
+0,1
|
Кольца
по ГОСТ
9833
|
|
2
|
6
|
4
|
7,8
|
1,8
|
1,0
|
005-007-14
|
|
8
|
6
|
9,8
|
1,8
|
1,0
|
008-010-14
|
|
10
|
8
|
12
|
2,6
|
1,3
|
009-012-19
|
|
12
|
10
|
14
|
2,6
|
1,3
|
010-013-19
|
|
15
|
12
|
17
|
2,6
|
1,3
|
013-016-19
|
|
18
|
15
|
20
|
2,6
|
1,3
|
016-019-19
|
|
22
|
20
|
24
|
2,6
|
1,3
|
020-023-19
|
|
28
|
25
|
30
|
2,6
|
1,3
|
026-029-19
|
|
35
|
32
|
37,7
|
3,6
|
1,7
|
032-036-25
|
|
42
|
40
|
44,7
|
3,6
|
1,7
|
040-044-25
|
|
3
|
6
|
3
|
7,8
|
1,8
|
1,0
|
005-007-14
|
|
8
|
4
|
9,8
|
1,8
|
1,0
|
008-010-14
|
|
10
|
5
|
12
|
2,6
|
1,3
|
009-012-19
|
|
12
|
6
|
14
|
2,6
|
1,3
|
010-013-19
|
|
16
|
10
|
18
|
2,6
|
1,3
|
013-016-19
|
|
20
|
12
|
22,6
|
3,6
|
1,7
|
017-021-25
|
|
25
|
15
|
27,6
|
3,6
|
1,7
|
021-025-25
|
|
30
|
20
|
32,7
|
3,6
|
1,7
|
026-030-25
|
|
38
|
25
|
40,7
|
3,6
|
1,7
|
034-038-25
|
(Введен дополнительно, Изм. № 1).
2. Допуск торцового биения опорной
поверхности с накидной гайкой относительно поверхности d1 должен быть не более
IT11 на диаметре
3. Допуск круглости конической поверхности должен
быть не более IT8.
4. Подготовка кромок ниппеля под сварку с
трубопроводом - по ГОСТ
16037.
5. Допускаемые рабочие температуры
для резиновых колец круглого сечения - по ГОСТ
18829.
(Измененная редакция, Изм. № 1).
6. Пример сборки ниппеля с корпусными деталями
приведен в приложении настоящего стандарта.
7. Технические требования, приемка,
методы испытаний и рекомендации по монтажу соединений - по ГОСТ
15763.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное

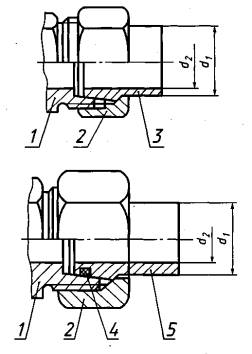

ПРИМЕР СБОРКИ КОНИЧЕСКОГО НИППЕЛЯ С КОРПУСНЫМИ ДЕТАЛЯМИ
1 - конец
корпусной детали с углом конуса 24° - по ГОСТ
22525; 2 - накидная гайка по ГОСТ
23353; 3 - конический ниппель исполнения
1; 4- резиновое кольцо круглого сечения по ГОСТ
9833; 5 - конический ниппель исполнения
2
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. №
1).
