ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
РЕЗЬБОВЫЕ
КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28918-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов
резьбовые
КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ
Конструкция
Threaded pipe fittings.
Clamping and thrust rings.
Construction
|
ГОСТ
28918-91
|
Дата введения 01.01.92
Настоящий стандарт
распространяется на зажимные и упорные кольца, применяемые в резьбовых соединениях
трубопроводов, арматуре и гидро-пневмооборудовании с углом конуса
присоединительного конца 24°.
Требования пунктов 1; 3; 4
настоящего стандарта являются обязательными, остальные - рекомендуемые.
1. Конструкция и размеры зажимных и упорных колец должны соответствовать
указанным на черт. 1, 2 и в табл. 1 и 2.
2. Значения номинального (условного) давления для зажимных и упорных
колец группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
4. Схема сборки соединения с зажимным и упорным кольцами приведена в
приложении.

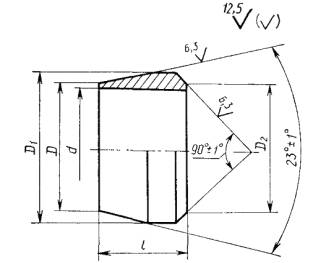

Черт. 1
Таблица 1
Размеры, мм
|
Группа
|
DH*
|
DN*
(Dy)
|
d
H 8
|
D
Js 13
|
D1
|
D2
Js 13
|
l
+ 0,2
|
Масса
1000 шт., кг
|
|
2
|
6
|
4
|
6,15
|
7
|
8
|
7,1
|
5,0
|
0,3
|
|
8
|
6
|
8,15
|
9
|
10
|
9,1
|
5,5
|
1,11
|
|
10
|
8
|
10,15
|
11
|
12
|
11,1
|
6,0
|
1,52
|
|
12
|
10
|
12,30
|
18
|
14
|
13,3
|
6,5
|
1,76
|
|
15
|
12
|
15,30
|
16
|
17
|
16,3
|
7,0
|
2,33
|
|
18
|
15
|
18,30
|
19
|
20
|
19,3
|
2,76
|
|
22
|
20
|
22,30
|
23
|
24
|
23,3
|
7,5
|
3,58
|
* DH - наружный диаметр трубы, DN (Dy) - условный
проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в
скобках, непредпочтительны.
2. Масса
указана для справок.
Пример
условного обозначения зажимного кольца группы 2 с DH = 10 мм:
Кольцо зажимное 2-10 ГОСТ
28918-91
Упорное кольцо
Черт. 2
Таблица 2
Размеры, мм
|
Группа
|
DH*
|
DN*
(Dy)
|
d
H 12
|
D
H 11
|
D1
h 12
|
l
± 0,1
|
c
|
Масса
1000 шт., кг
|
|
2
|
6
|
4
|
6,15
|
7
|
9,5
|
4,5
|
1,0
|
1,01
|
|
8
|
6
|
8,15
|
9
|
11,5
|
1,39
|
|
10
|
8
|
10,15
|
11
|
13,5
|
5,0
|
1,60
|
|
12
|
10
|
12,30
|
13
|
15,5
|
2,09
|
|
15
|
12
|
15,30
|
16
|
19,5
|
4,57
|
|
18
|
15
|
18,30
|
19
|
24,5
|
5,5
|
1,5
|
7,50
|
|
22
|
20
|
22,30
|
23
|
27,5
|
7,21
|
* DH -
наружный диаметр трубы, DN (Dy) - условный
проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в
скобках, непредпочтительны.
2. Масса
указана для справок.
Пример условного
обозначения
упорного кольца группы 2 с DH = 10 мм:
Кольцо упорное 2-10 ГОСТ 28918-91
ПРИЛОЖЕНИЕ
Справочное

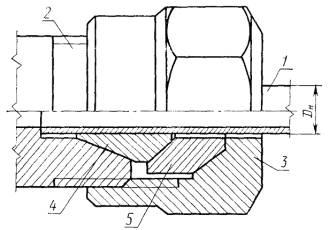

Схема сборки
соединения с зажимным и упорным кольцами
1 - труба; 2 - присоединительный конец корпусной детали с углом
конуса 24° по ГОСТ
22525; 3 - накидная
гайка по ГОСТ 23353; 4 - зажимное кольцо; 5 -
упорное кольцо
Черт. 3
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по управлению
качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В.
Максимовыми; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по управлению качеством продукции и стандартам от 26.02.91 № 177
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1997 г., периодичность проверки - 10 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
