ГОСУДАРСТВЕННЫЙ СТАНДАРТ
РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ
|
ГОСТ Р
50272-92
(ИСО 7042-83)
|
|
Классы прочности 5, 8, 10 и 12 Технические условия
|
|
Prevailing torque type
all-metal hexagon nuts. Property classes 5, 8, 10 and 12. Specifications
|
Дата введения 1994-01-01
Предисловие
1 ПОДГОТОВЛЕН И ВНЕСЕН
Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Госстандарта России от 16 сентября 1992 г. № 1184
Настоящий стандарт подготовлен
методом прямого применения международного стандарта ИСО 7042-83 «Гайки
шестигранные цельнометаллические с преобладающим крутящим моментом. Тип 2.
Классы прочности 5, 8, 10 и 12» с дополнительными требованиями, отражающими
потребности народного хозяйства
3 ВВЕДЕН ВПЕРВЫЕ
4 ПЕРЕИЗДАНИЕ
1 Настоящий стандарт
распространяется на шестигранные самостопорящиеся цельнометаллические гайки с
номинальным диаметром резьбы от 5 до 35 мм (далее - гайки).
Требования настоящего стандарта
являются обязательными.
Дополнительные требования,
отражающие потребности народного хозяйства, приведены в приложении.

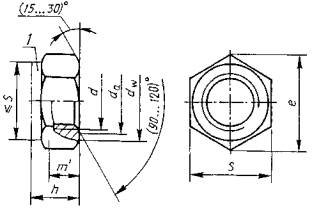

2 Конструкция и размеры гаек
должны соответствовать указанным на рисунке и в таблице 1.
1 - стопорящий элемент (допускаются различные варианты исполнения)
Таблица
1
мм
|
Резьба d
|
М5
|
М6
|
М8
|
М10
|
М12
|
(М14)*
|
М16
|
М20
|
М24
|
М30
|
М36
|
|
P**
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
|
da
|
не менее
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
20
|
24
|
30
|
36
|
|
не более
|
5,75
|
6,75
|
8,75
|
10,80
|
13,00
|
15,10
|
17,30
|
21,60
|
25,90
|
32,40
|
38,90
|
|
dw,
|
не менее
|
6,9
|
8,9
|
11,6
|
14,6
|
16,6
|
19,6
|
22,5
|
27,7
|
33,2
|
42,7
|
51,1
|
|
e,
|
не менее
|
8,79
|
11,05
|
14,38
|
17,77
|
20,03
|
23,35
|
26,75
|
32,95
|
39,55
|
50,85
|
60,79
|
|
h
|
не более
|
5,1
|
6
|
8
|
10
|
12
|
14,1
|
16,4
|
20,3
|
23,9
|
30
|
36
|
|
не менее
|
4,8
|
5,4
|
7,14
|
8,94
|
11,57
|
13,4
|
15,7
|
19
|
22,6
|
27,3
|
33,1
|
|
m'***
|
не менее
|
2,75
|
3,3
|
4,4
|
5,5
|
6,6
|
7,7
|
8,8
|
11
|
13,2
|
16,5
|
19,8
|
|
S
|
не более
|
8
|
10
|
13
|
16
|
18
|
21
|
24
|
30
|
36
|
46
|
55
|
|
не менее
|
7,78
|
9,78
|
12,73
|
15,73
|
17,73
|
20,67
|
23,67
|
29,16
|
35
|
45
|
53,8
|
|
* Размеры гаек, заключенные в скобки, применять не
рекомендуется.
**
P - шаг
резьбы.
*** m' - минимальная высота под ключ.
|
3
Технические требования по таблице 2
Таблица
2
|
Гайка
|
Типы
|
NF (нормальное трение)
LF (пониженное трение)
|
|
Государственный стандарт
|
ГОСТ
Р 50271
|
|
Материал
|
|
Сталь по ГОСТ
Р 50271
|
|
Резьба
|
Поле допуска
|
6Н
|
|
Государственный стандарт
|
ГОСТ
16093, ГОСТ
24705
|
|
Механические свойства
|
Класс прочности
|
5; 8; 10; 12 (d < 16 мм)
|
|
Государственный стандарт
|
ГОСТ
1759.4, ГОСТ
Р 50271
|
|
Преобладающий крутящий момент и другие требования*
|
Государственный стандарт
|
ГОСТ
Р 50271
|
|
Допуски
|
Класс точности
|
для d ≤
М16-A
для d >
М16-B
|
|
Государственный стандарт
|
ГОСТ
1759.1
|
|
Поверхность изделия
|
Покрытие
|
ГОСТ 1759.0, ГОСТ
Р 50271
|
|
Приемка
|
|
ГОСТ 17769
|
|
* Смазка допускается в соответствии с требованиями ГОСТ
Р 50271.
|
Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса
прочности 5, типа NF:
Гайка M12
- 6H.5.NF ГОСТ Р 50272-92
ПРИЛОЖЕНИЕ
(справочное)
Дополнительные требования, отражающие потребности народного
хозяйства
Допускается изготавливать гайки:
- класса прочности 6;
- с резьбой M8×l, M10×l,25, M10×1, M12×l,25, M14×l,5, М16×1,5;
- с размерами, указанными в таблице 3.
Таблица
3
В миллиметрах
|
Резьба
d
|
М10
|
М12
|
М14
|
|
e, не менее
|
18,9
|
21,1
|
24,5
|
|
dw, не менее
|
15,3
|
17,2
|
20,2
|
|
S
|
17
|
19
|
22
|
