КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
ККТ-8.0-4 (3 КАРТЫ)
ТЕРРАЗИТОВАЯ ШТУКАТУРКА
ЯРОСЛАВЛЬ 1977
Карты предназначены для организации труда
рабочих при производстве штукатурных работ.
1. В настоящий комплект
входят карты трудовых процессов:
- оштукатуривание откосов и подготовка
поверхностей под терразитовую штукатурку;
- нанесение терразитового раствора на фасады
зданий;
- обработка терразитовой штукатурки под
фактуру.
При
подготовке карт использованы составленные ЦНИИОМТП Госстроя СССР Руководства по
организации труда при производстве строительно-монтажных работ, разработанные
ВНИПИ труда в строительстве карты трудовых процессов и аналогичные материалы,
выпущенные другими организациями.
2. Данные карты разработаны
на основе изучения и обобщения передового опыта бригад штукатуров СУОР-5
Вильнюсского стройтреста № 1 Минстроя Литовской ССР. При изучении отобраны и
включены в настоящие карты наблюдавшиеся в этих бригадах наиболее рациональные
приемы труда с применением усовершенствованных инструментов и приспособлений.
3. Данные о продолжительности
выполнения работ и затратах труда получены на основе наблюдений методом
фотоучета и хронометража.
4.
Внедрение данных карт трудовых процессов позволит сократить затраты по
сравнению с ЕНиР от 14,5 % до 42,5 % за счет улучшения организации труда,
рационального разделения труда и применения средств малой механизации.
|
Карта
трудового процесса строительного производства
|
КТ-8.0-8.4-74
|
|
Оштукатуривание откосов и подготовка поверхностей под
терразитовую штукатурку
|
Разработана трестом Оргтехстрой
Минстроя Литовской ССР.
Рассмотрена, откорректирована и
рекомендована ИОМТПС Минстроя СССР для внедрения в строительное производство
|
|
|
Входит в комплект карт ККТ-8.0-4
«Терразитовая штукатурка»
|
|
|
|
|
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ
КАРТЫ
1.1. Карта предназначена для
организации труда рабочих при подготовке поверхности гладких кирпичных стен
фасадов под терразитовую штукатурку. Количество проемов более 20 %.
1.2. Показатели
производительности труда
|
Наименование
|
По
карте
|
По
ЕНиР
|
|
Выработка
на 1 чел.-день подготовленной поверхности, м2
|
4,6
|
2,66
|
|
Затраты
труда на 1 м2 поверхности, чел.-ч
|
1,74
|
3,0
|
Примечание.
В затраты труда включено время на подготовительно-заключительные работы (4 %) и
отдых (12 %).
Снижение
затрат труда и повышение выработки рабочих достигается в результате сокращения
работ по устройству маяков, подготовительного слоя и сокращения численного
состава звена штукатуров по сравнению с ЕНиР.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ
ПРОЦЕССА
2.1. До начала работ по
оштукатуриванию фасадов должны быть установлены и оконопачены коробки балконных
дверей и окон, закончена установка балконных ограждений, а также другие работы,
выполнение которых может повредить штукатурку.
2.2. К началу работ по
подготовке поверхностей наружных стен в соответствии с проектом устанавливают
леса, доставляется на рабочее место необходимый материал, инструмента и
приспособления.
2.3. Работы следует выполнять
соблюдая правила техники безопасности и охраны труда рабочих в соответствии с
СНиП III-А.11-70 § 17.
2.4. Режим труда и отдыха
определен из условия оптимально высокого темпа выполнения трудовых процессов в
соответствии с «Основами методики технического нормирования труда в
строительстве», выпуск 1, приложения 2 и 3.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
Штукатур
V разряда (Ш1) - 1
Штукатур
III разряда (Ш2) - 1
3.2.
Инструменты, приспособления и инвентарь
|
Наименование, назначение и
основные параметры
|
ГОСТ, № чертежа
|
Количество,
шт.
|
|
Кельма
|
ГОСТ 9533-66
|
2
|
|
Молоток
|
ГОСТ 11042-64
|
1
|
|
Отвес
|
ГОСТ 7948-63
|
1
|
|
Уровень
|
ГОСТ 9416-67
|
1
|
|
Метр
|
ГОСТ
7253-54
|
1
|
|
Лопата
растворная
|
ГОСТ
3620-63
|
1
|
|
Кисть-макловица
|
ГОСТ 10597-65
|
1
|
|
Ящик
штукатурный
|
Чертеж
№ 4158 треста Оргтехстрой Минстроя Лит. ССРх)
|
1
|
|
Терка
|
Там
же, № 4687
|
2
|
|
Ведро
|
РТУ
632-65
|
2
|
|
Рейки
деревянные (15´40, 20´60;
15´20)
|
Изготавливаются
на месте
|
10 м
|
|
Правило
контрольное
|
Чертеж
№ И-329.00 Института ОМТПС Минстроя СССРхх)
|
1
|
х)
232009, г. Вильнюс, ул. Пшевальского, 7.
хх) 115024, г. Ярославль, ул. Щапова, 20.
3.3. Расход
материалов на 10 м2 оштукатуренной поверхности откосов обыкновенным
раствором
|
Наименование материалов
|
Гост,
марка
|
Ед.
изм.
|
Количество
|
|
Раствор
известковый
|
1 : 3
|
м3
|
0,25
|
|
Цемент
|
М 400
|
кг
|
50
|
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ
ТРУДА
4.1. Оштукатуриваемые поверхности
очищаются от пыли, удаляются наплывы и другие дефекты. Производится разбивка
поверхности на камни (согласно проекту) и определяется толщина намета по всему
фасаду. Маяками при этом служат пояски оконных и дверных проемов.
4.2. Выверку вертикальных
(боковых) откосов оконных проемов и деревянных реек под русты производят путем
провешивания их при помощи 400 - 600-граммового отвеса, опущенного через все
этажи от окна верхнего этажа. Для выверки горизонтальных откосов, сливов и
деревянных реек натягивают шнур по линиям их граней вдоль фасада.
4.3. Операции по устройству
откосов и прибивку деревянных реек для рустов выполняют в следующем порядке:
устанавливают направляющие рейки по правилу с отвесом, набрасывают раствор
кельмой и разравнивают его при помощи полутерков и терок. Рейки для образования
рустов крепятся гвоздями в швы кладки. До прибивки деревянных реек их
необходимо замочить в воде для облегчения снятия после выполнения терразитовой
штукатурки. Форма реек трапецеидальная.
С
фасадной стороны вместе с откосом выполняют поясок шириной 40 мм, служащий
маяком как для прибивки деревянных реек под русты, так и для выполнения
терразитовой штукатурки.
4.4. Организация рабочего места
Ш1, Ш2 -
рабочие места штукатуров; 1 - оконный проем; 2 - деревянное правило; 3 - ящик
для раствора; 4 - лопата; 5 - полутерок; 6 - терка

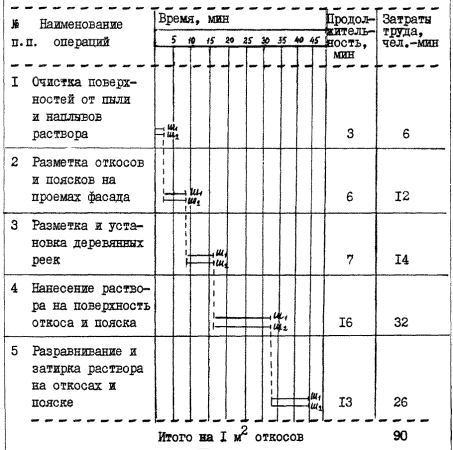

4.5. График трудового процесса
4.6.
Описание операций
|
№ по графику
|
Наименование
операций, их продолжительность, исполнители и орудия труда
|
|
1
|
ОЧИСТКА
ПОВЕРХНОСТЕЙ ОТ ПЫЛИ И НАПЛЫВОВ РАСТВОРА;
3
мин; Ш1 и Ш2; кельма, молоток, кисть-макловица, ведро.
Штукатуры
Ш1 и Ш2 очищают поверхность от пыли, наплывов раствора
и др. дефектов
|
|
|
2
|
РАЗМЕТКА
ОТКОСОВ И ПОЯСКОВ НА ПРОЕМАХ ФАСАДА;
6
мин; Ш1 и Ш2; метр, молоток, рейки деревянные, правило
контрольное, отвес, уровень.
Штукатуры
Ш1 и Ш2 провешивают фасад и производят разбивку
поверхности на камни согласно проекту
|
|
|
3
|
УСТАНОВКА
ДЕРЕВЯННЫХ РЕЕК;
7
мин; Ш1 и Ш2; рейки деревянные, молоток, отвес, уровень,
правило.
Штукатуры
Ш1 и Ш2 по отметкам прикрепляют деревянные рейки вокруг
оконных и дверных проемов для оштукатуривания откосов и выполнения маячных
поясков
|
|
|
4
|
НАНЕСЕНИЕ
РАСТВОРА НА ПОВЕРХНОСТЬ ОТКОСА;
16 мин; Ш1 и Ш2;
кельмы, лопата, полутерок.
Штукатуры
Ш1 и Ш2 с помощью кельм и полутерков оштукатуривают
откосы и пояски, увеличивая толщину намета к оконной или дверной коробке
|
|
|
5
|
РАЗРАВНИВАНИЕ
И ЗАТИРКА РАСТВОРА НА ОТКОСАХ ПРОЕМОВ И ПОЯСКОВ;
13
мин; Ш1 и Ш2; полутерок, терки, кисть-макловица, ведра,
кельмы.
Штукатуры
Ш1 и Ш2 с помощью полутерков и терок разравнивают
нанесенный на откоса раствор, затирают его терками и формируют поясок по
периметру проема
|
|
