ОТРАСЛЕВОЙ СТАНДАРТ
|
|
ОПОРА НЕПОДВИЖНАЯ ДЛЯ ВЕРТИКАЛЬНЫХ КОРОБОВ
Типы и основные размеры
|
ОСТ
34-42-610-84
Вводится впервые
|
Приказом Министерства энергетики и электрификации СССР срок
введения установлен,
с 1 июля 1985 г.
до 1 января 1995 г.»
(Измененная
редакция. Изм. № 1)
1.
Настоящий стандарт распространяется на опоры неподвижные, предназначенные для
крепления вертикальных коробов пылегазовоздухопроводов ТЭС с Дн или Ау 325
÷ 2020 мм с температурой среды t ≤
425°С.
2.
Детали и сборочные единицы изготавливаются по рабочим чертежам "Опоры
подвижные и неподвижные" Л8-138.000.
3.

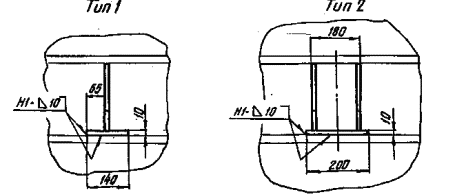

Типы и основные размеры должны соответствовать указанным на чертеже и в таблице.
Вид Б
Размеры в мм
|
Исполнения
опор
|
ДH или Ay
|
Допускаемая
вертикальная нагрузка
кН (кгс)
|
Допускаемые
осевое и бoковое
усилия,
кН (кгс)
|
Тип
|
а
|
Кол. на
короб
|
Масса,
кг
|
|
01
|
325 ÷
920
|
28 (2600)
|
30 (3000)
|
1
|
70
|
2
|
10,1
|
|
02
|
630 ÷
2020
|
55 (5500)
|
60 (6000)
|
2
|
100
|
17,7
|
Пример условного обозначения опоры для Вертикального короба Дн = 630 мм тип 1:
ОПОРА
630 01 ОСТ 34-42-610-84
4. Сборные швы по ГОСТ
5264-80.
Электрод Э42А по ГОСТ
9467-75.
5. Остальные технические требования по ТУ
34-42-10380-83.
6. Привязка исполнений опор по ОСТ к
соответствующим исполнениям по рабочим чертежам (Л8-138.000) - по тип 1 или 2.
Приложение 1
Обязательное.
Длины
и массы пролетов трубопроводов.
|
Характеристика
трубопровода
|
Размеры
труб, мм
|
Наибольший
принятый пролет трубопровода м
|
Масса* теплоизоля-
ционного слоя с покрытием, кг
|
Масса
трубопровода с изоляцией, кг
|
|
без воды
|
Заполненного
водой
|
|
ДH
|
S
|
1 пог.м
|
Принятого
пролета
|
1 пог.м
|
Принятого
пролета
|
|
t ≤ 425°С
Рy ≤ 4MПа
(40 кгс/см2)
|
57
|
3
|
3,5
|
19,2
|
23,2
|
81
|
25
|
88
|
|
76
|
4,0
|
23,5
|
28,9
|
116
|
33
|
132
|
|
89
|
3,5
|
5,0
|
28,7
|
36,1
|
180
|
41
|
205
|
|
108
|
4
|
6,0
|
28,9
|
39,2
|
235
|
47
|
282
|
|
133
|
7,2
|
27,8
|
40,5
|
291
|
53
|
382
|
|
159
|
4,5
|
8,0
|
26,2
|
434
|
34,7
|
61
|
488
|
|
219
|
6
|
11
|
32,6
|
64,1
|
705
|
98
|
1080
|
|
273
|
7
|
12
|
50,5
|
96,4
|
1157
|
149
|
1790
|
|
325
|
8
|
65,2
|
127,7
|
1532
|
202
|
2425
|
|
377
|
9
|
59,0
|
140,7
|
1690
|
242
|
2905
|
|
426
|
61,4
|
154,0
|
1848
|
292
|
3505
|
|
t ≤ 350°С
Ру ≤ 2,5 МПа
(25 кгс/см2)
|
530
|
8
|
64,5
|
167,5
|
2010
|
375
|
4500
|
|
720
|
10
|
82,0
|
257
|
3084
|
644
|
7730
|
|
530
|
7
|
64,5
|
154,7
|
1856
|
364
|
4370
|
|
630
|
8
|
73,3
|
196
|
2352
|
492
|
5905
|
|
720
|
8
|
82,0
|
222,5
|
2670
|
611
|
7330
|
|
820
|
10
|
90,8
|
290,5
|
3486
|
792
|
9505
|
|
1020
|
14
|
109,4
|
457
|
5484
|
1230
|
14760
|
|
1220
|
126,0
|
542
|
6505
|
1657
|
19885
|
|
1420
|
12
|
146,5
|
563
|
6756
|
2093
|
25115
|
|
1420
|
14
|
146,5
|
632
|
7585
|
2153
|
25930
|
|
t ≤ 300°C
Ру ≤ 1,6 МПа,
(16 кгс/см2)
|
57
|
3
|
3,5
|
14,65
|
18,7
|
65
|
21
|
74
|
|
76
|
5
|
21,7
|
27,1
|
135
|
31
|
155
|
|
89
|
5
|
28.7
|
35,0
|
175
|
41
|
205
|
|
108
|
3,5
|
6
|
23,7
|
32,7
|
196
|
40
|
240
|
|
133
|
7,2
|
27,8
|
39,0
|
280
|
52
|
375
|
|
159
|
4,5
|
9
|
26,2
|
43,3
|
390
|
61
|
550
|
|
219
|
6
|
11
|
32,6
|
64,1
|
705
|
98
|
1080
|
|
273
|
12
|
36,8
|
76,3
|
915
|
129
|
1550
|
|
325
|
44,1
|
91,3
|
1095
|
168
|
2015
|
|
426
|
7
|
61,4
|
133,7
|
1605
|
267
|
3205
|
|
478
|
35,4
|
116,7
|
1400
|
286
|
3430
|
|
530
|
8
|
38,5
|
141,5
|
1700
|
349
|
4190
|
|
720
|
48,2
|
188,7
|
2265
|
578
|
6935
|
|
820
|
9
|
55,0
|
235
|
2820
|
740
|
8880
|
|
920
|
10
|
60,9
|
289
|
3470
|
924
|
11090
|
|
1020
|
66,0
|
315
|
3780
|
1100
|
13200
|
|
1220
|
11
|
77,6
|
406
|
4870
|
1532
|
18380
|
|
1620
|
14
|
200
|
763
|
9155
|
2752
|
33000
|
*Масса
теплоизоляции трубопроводов принята согласно "Указания №1"
Минэнерго СССР от 30 января 1978
г.
|
|
