ФЕДЕРАЛЬНОЕ
АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ
|
ГОСТ Р
53410-
2009
(ИСО 603-12:1999-
ИСО 603-14:1999
ИСО 15635:2001
ИСО 13942:2000)
|
КРУГИ ЗАЧИСТНЫЕ ДЛЯ РУЧНЫХ ШЛИФОВАЛЬНЫХ МАШИН
Технические условия
|
|
Москва
Стандартинформ
2009
|
Предисловие
Цепи и принципы стандартизации в Российской Федерации установлены Федеральным законом
от 27 декабря 2002
г. № 184 ФЗ «О техническом регулировании», а правила применения национальных
стандартов Российской Федерации - по ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1
РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский
научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП
«ВНИИНМАШ»)
2
ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»
3
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому
регулированию и метрологии от 15 октября 2009 г. № 452-ст
4
Настоящий стандарт включает в себя модифицированные основные нормативные положения
следующих международных стандартов:
ИСО 603-12:1999 «Абразивная продукция на связке. Размеры. Часть 12. Круги для снятия
заусенцев и зачистки на прямых шлифовальных машинах» (ISO 603-12:1999 «Bonded abrasive products - Dimensions - Part 12: Grinding wheels for
deburring and fettling on a straight grinder», MOD):
ИСО 603-13:1999 «Абразивная продукция на связке. Размеры. Часть 13. Круги для снятия
заусенцев и зачистки на торцовых шлифовальных машинах» (ISO 603-13:1999 «Bonded abrasive products - Dimensions - Part 13: Grinding wheels for
deburring and fettling on a vertical grinder», MOD):
ИСО 603-14:1999 «Абразивная продукция на связке. Размеры. Часть 14. Круги для снятия
заусенцев и зачистки на угловых шлифовальных машинах» (ISO 603-14:1999 «Bonded abrasive products - Dimensions - Part 14: Grinding wheels for
deburring/snagging on an angle grinder», MOD).
ИСО 15635:2001 «Несвязанные абразивы. Круги лепестковые» (ISO 15635:2001 «Coated abrasives - Flap discs», MOD);
ИСО 13942:2000 «Абразивная продукция на связке. Предельные отклонения размеров и допуски
биений» (ISO 13942:2000 «Bonded abrasive products - Limit deviations and
run-out tolerances». MOD)
При этом дополнительные положения, учитывающие потребности национальной экономики и
особенности национальной стандартизации, выделены курсивом
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом
информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет
опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной
системе общего пользования - на официальном сайте Федерального агентства по техническому
регулированию и метрологии в сети Интернет
Содержание
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
КРУГИ ЗАЧИСТНЫЕ ДЛЯ РУЧНЫХ ШЛИФОВАЛЬНЫХ МАШИН
Технические условия
Grinding wheels for portable grinders.
Specifications
|
Дата введения - 2011-01-01
Настоящий стандарт распространяется на зачистные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (В), а также на зачистные лепестковые торцовые круги для прямых, угловых и торцовых ручных шлифовальных машин.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2006 (ЕН 12413:1999, ЕН 13743:2001) Инструмент абразивный. Требования
безопасности
ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости
и звуковых индексов по скорости распространения акустических волн
ГОСТ Р 52781-2007 (ИСО 525:1999, ИСО 603-1:1999; ИСО 603-6:1999, ИСО 13942:2000) Круги шлифовальные и заточные. Технические условия
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания
и приемка выпускаемой продукции. Основные положения
ГОСТ
3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их
измерения
ГОСТ 5009-82 Шкурка шлифовальная тканевая. Технические условия
ГОСТ 13344-79 Шкурка шлифовальная тканевая водостойкая. Технические условия
ГОСТ 27181-86 Шкурка шлифовальная для обработки труднообрабатываемых материалов. Технические условия
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Классификация и размеры
3.1 Круги следует изготовлять следующих типов:
1 - прямого профиля;
5
- с выточкой;
6
- чашечные цилиндрические;
11 - чашечные конические;
27
- с утопленным центром;
28
- с утопленным центром тарельчатые;
29
- лепестковые торцовые;
35
- торцовые прямого профиля;
36
- прямого профиля с запрессованными крепежными элементами.
3.2 Размеры кругов должны соответствовать указанным на рисунках 1 - 11 и в таблицах 1 - 11.
Рисунок 1 -
Круги типа 1
Таблица 1
В миллиметрах
|
D
|
Т
|
Н
+ 0,16
|
|
32
|
10
|
8
|
|
40
|
10; 25
|
10; 13
|
|
50
|
10;
13; 20
|
10
|
|
63
|
10;
13; 16; 20; 50
|
10; 20
|
|
80
|
10;
20; 25; 32
|
13; 20
|
|
100
|
6;
8; 10; 16; 20; 25; 32; 40
|
16;
20
|
|
125
|
16;
20; 22,23; 32
|
|
150
|
|
180
|
20;
22,23; 32
|
|
200
|
16;
25; 32
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|

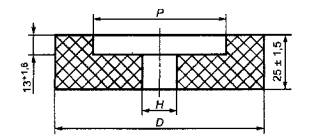

Рисунок 2 -
Круги типа 5
Таблица 2
В миллиметрах
D
|
Н
+ 0,16
|
Р
|
|
40
|
13
|
20
|
|
63
|
13
|
32
|
|
100
|
20
|
50
|
|
125
|
20; 22,23;
32
|
63
|
|
150
|
80
|
|
200
|
22,23;
32
|
110
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 3 -
Круги типа 6
Таблица 3
В миллиметрах
|
D
|
T
|
Н
+ 0,16
|
W
|
Е
|
|
80
|
40
|
22,23
|
7,5
|
8
|
|
100
|
50
|
20;
22,23
|
20
|
16;
20
|
|
125
|
50; 63
|
20;
22,23; 32
|
12,5; 25;
32
|
13;
16; 20
|
|
150
|
50
|
20;
32
|
40
|
16
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 4 -
Круги типа 6
Таблица 4
В миллиметрах
|
D
|
W
|
|
100
|
20
|
|
125
|
25
|
|
150
|
40
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 5 -
Круги типа 11
Таблица 5
В миллиметрах
|
D
|
Т
|
J
Js16
|
K
Js16
|
W
|
Е
|
|
80
|
32
|
57
|
46
|
7,5
|
10
|
|
100
|
50
|
76
|
50
|
20
|
19
|
|
110
|
55
|
55
|
58
|
|
125
|
45; 50
|
94
|
70
|
12,5; 18,5; 25
|
|
150
|
50
|
120
|
96
|
30
|
|
180
|
63
|
140
|
120
|
41
|
20
|
|
80
|
22
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 6 -
Круги типа 11
Таблица 6
В миллиметрах
|
D
|
Т
|
J
Js16
|
K
Js16
|
W
|
Е
|
|
100
|
50
|
76
|
50
|
20
|
20
|
|
125
|
50
|
94
|
70
|
25
|
|
150
|
50
|
120
|
96
|
30
|
|
180
|
63
|
140
|
120
|
40
|
|
80
|
120
|
100
|
41
|
25
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|

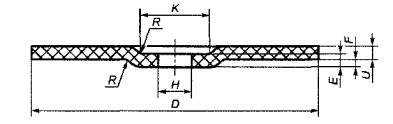

Рисунок 7 -
Круги типа 27
Таблица 7
В миллиметрах
|
D
|
U = E
|
Н
+ 0,16
|
K
Js16
|
F
min
|
Rmax
|
|
80
|
4; 6
|
10
|
23
|
4
|
6
|
|
100
|
16
|
35,5
|
4
|
|
115
|
22,23
|
45
|
4,6
|
8; 10
|
|
125
|
|
150
|
|
180
|
6; 8; 10
|
|
230
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|

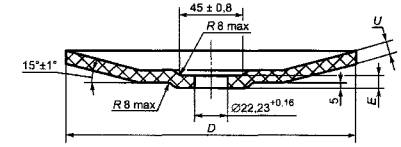

Рисунок 8 -
Круги типа 28
Таблица 8
В миллиметрах
|
D
|
U = E
|
|
180; 230
|
6; 8
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Исполнение 1
Исполнение
2
Рисунок не
определяет конструкцию круга

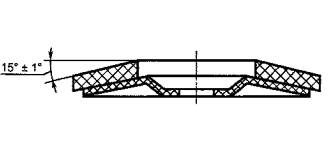

Рисунок 9 -
Круги типа 29
Таблица 9
В миллиметрах
|
D
± 3
|
Н
+ 0,16
|
D1
Js16
|
W
+ 1
-2
|
K = J,
не менее
|
|
100
|
16,00
|
94
|
25
|
35,5
|
|
115
|
22,23
|
105
|
45,0
|
|
125
|
115
|
30
|
|
150
|
140
|
|
180
|
170
|
35
|
|
200
|
190
|
|
230
|
220
|
40
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 10 -
Круги типа 35
Таблица 10
В миллиметрах
|
D
|
Н
±
2
|
|
200
|
127,0
|
|
250
|
152,4
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
|

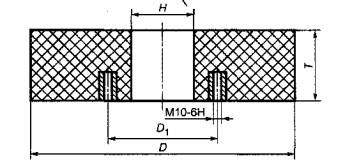

Рисунок 11 -
Круги типа 36
Таблица 11
В миллиметрах
|
D
|
Т
|
Н
± 1,5
|
Крепежные элементы
|
|
D1/Количество
|
|
125
|
63
|
25
|
75/4 при 90°
|
|
150
|
50
|
100/4 при 90°
|
|
200
|
63; 80
|
100
|
150/6 при 60°
|
|
250
|
150
|
200/6 при 60°
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами отличными от указанных в таблице.
|
Пример условного обозначения зачистного круга типа 27 наружным диаметром D = 230 мм, высотой U = 6 мм, диаметром посадочного отверстия Н = 22,23 мм из нормального
электрокорунда марки 14А, зернистостью F30, твердостью R, на бакелитовой связке с упрочняющими элементами BF, с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Рд:
Круг зачистной 27 230×6×22,23 14А F30 R BF 80 м/с Рg ГОСТ Р 53410-2009
То же, зачистного круга типа 36 наружным диаметром D = 200 мм, высотой Т = 63 мм, с
резьбой крепежных элементов М10, из белого электрокорунда марки 25А, зернистостью F24, твердостью Р, на бакелитовой связке В, с предельной рабочей скоростью 50 м/с, для ручных шлифовальных машин Рд:
Круг зачистной 36 200×б3× М10 25А F24 Р В 50 м/с Рg ГОСТ Р 53410-2009
То же, зачистного круга типа 29 исполнения 1 наружным диаметром D = 125 мм, диаметром
посадочного отверстия Н = 22,23 мм, из белого электрокорунда марки 25А, зернистостью Р60 из
шлифовальной шкурки по ГОСТ 5009 с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Рд:
Круг зачистной 29-1 125×22,23 25А Р60 2 80 м/с Рg ГОСТ Р 53410-2009
Примечание - В условном обозначении кругов типа 29 межгосударственные стандарты на шлифовальную шкурку должны обозначаться цифрами: 2 - по ГОСТ 5009, 4 - по ГОСТ 13344, 5 - по ГОСТ 27181.
Шлифовальная шкурка по другой технической документации должна обозначаться в соответствии с требованиями изготовителя.
4 Технические требования
4.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по
рабочим чертежам, утвержденным в установленном порядке.
4.2. Круги могут быть изготовлены из электрокорундовых (А), в том числе из циркониевого
электрокорунда (Z), а также карбидкремниевых (С) абразивных материалов.
4.3. Круги следует изготовлять зернистостями F12 - F36 и Р24 - Р80 по ГОСТ Р 52381.
4.4. Лепестковые торцовые круги изготовляют из тканевой шлифовальной шкурки по
ГОСТ 5009, ГОСТ 13344, ГОСТ 27181 и другой технической документации.
4.5. Точность изготовления кругов (кроме типа 29) должна соответствовать нормам, указанным в таблице 12.
Таблица 12
В миллиметрах
|
Размер
|
Пред
|
откл.
|
|
для F36 и мельче
|
Для F30 и крупнее
|
|
Наружный диаметр D:
|
|
|
|
до 50 включ.
|
±1,2
|
±2,0
|
|
Св. 50 » 125 »
|
±2,0
|
±2,5
|
|
» 125
|
±3,2
|
±3,6
|
|
Высота Т; U:
|
|
|
|
до 6 включ.
|
±0,4
|
±0,8
|
|
Св. 6 » 16 »
|
±0,8
|
±1,2
|
|
» 16 » 50 »
|
±1,5
|
±1,8
|
|
»50
|
±2,0
|
±2,5
|
|
Диаметр выточки Р:
|
|
|
|
до 20 включ.
|
+1,2
|
+1,8
|
|
Св. 20 » 50 »
|
+2,0
|
+2,5
|
|
» 50
|
+3,2
|
+4,0
|
|
Ширина W:
|
|
|
|
до 20 включ.
|
±0,8
|
±1,0
|
|
Св. 20 » 32 »
|
±1,2
|
±1,5
|
|
»32
|
±1,6
|
±2,0
|
|
Толщина Е:
|
|
|
|
до 16 включ.
|
+1,2
|
+7,5
|
|
Св. 16
|
+1,8
|
+2,0
|
4.6 Допуск радиального и торцового биений кругов (кроме типа 29) не должен превышать значений, указанных в таблице 13.
Таблица 13
В миллиметрах
|
Тип круга
|
D
|
Допуск
|
|
радиального биения
|
торцового биения
|
|
для F36 и мельче
|
для F30 и крупнее
|
для F36 и мельче
|
для F30 и крупнее
|
|
1,5
|
До 125 включ.
|
0,3
|
0,5
|
0,2
|
0,4
|
|
Св. 125
|
0,4
|
0,8
|
0,3
|
0,5
|
|
6, 11
|
До 125 включ.
|
0,2
|
0,4
|
|
Св. 125
|
0,5
|
0,8
|
0,3
|
0,6
|
|
27, 28, 35,
36
|
До 125 включ.
|
0,6
|
0,4
|
0,6
|
|
Св. 125
|
0,8
|
1,0
|
0,6
|
0,8
|
4.7 Допуск параллельности и перпендикулярности торцов кругов (кроме типов 28, 29) не должен превышать 0,2
мм - для F36 и мельче; 0,3
мм - для F30 и крупнее.
4.8 Классы неуравновешенности кругов по ГОСТ 3060, не более:
- для кругов с предельной рабочей скоростью свыше 63 м/с;
- для кругов с предельной рабочей скоростью до 63 м/с.
4.9 Круги (кроме типа 29) изготовляют твердостями от M до Z по ГОСТ Р 52587 и звуковыми индексами от 31 до 41 по ГОСТ Р 52710.
4.10 Внешний вид кругов (кроме типа 29) - по ГОСТ Р 52781.
4.11 Допускается изготовлять круги типа 5 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей выточки, равным 3,2 мм; типов 6, 11 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей, равным 5 мм; максимальной фаской
на наружной боковой поверхности кругов типа 11, равной 2 мм.
4.12 Требования надежности
Надежность кругов (кроме типа 29) определена коэффициентом шлифования (отношение
объема снятого металла к объему изношенной части круга); кругов типа 29 - режущей способностью (отношение объема снятого материала к времени обработки).
4.13 Маркировка
4.13.1 Маркировка кругов - в соответствии с требованиями ГОСТ Р 52588.
Примечания
1. Не маркируют тип
круга, буквы
F, Р в
обозначении зернистости.
2. Допускается вместо
марки абразивного материала
маркировать вид
абразивного материала
для кругов
типа 29.
4.13.2 Место нанесения маркировки
Маркировку наносят:
-
на этикетку круга диаметром от 50 мм в соответствии с перечислениями а, b, с, е, f, g, h, k, l по ГОСТ Р 52588;
-
на групповую потребительскую тару с кругами диаметрами не более 50 мм в соответствии
с перечислениями а - m по ГОСТ Р 52588.
4.13.3 Остальные требования к маркировке - по ГОСТ Р 52781.
4.14. Упаковка
4.14.1 В качестве групповой потребительской тары используют коробки, пакеты или другие
виды тары, предохраняющие круги от повреждений.
В групповую потребительскую тару упаковывают круги одного размера, одной характеристики и одной партии.
4.14.2 На групповую потребительскую тару наклеивают этикетку со сведениями по
ГОСТ Р 52588. На этикетке групповой потребительской тары дополнительно указывают количество упакованных кругов.
4.14.3 Круги в групповой потребительской таре плотно укладывают в транспортную тару. При укладке в транспортную тару должны быть приняты меры, предохраняющие круги от
атмосферных осадков, а также исключающие их перемещение и повреждение.
В качестве транспортной тары используют деревянные ящики, поддоны или специальные
поддоны. В качестве транспортной тары для кругов типа 29 используют деревянные ящики или
картонные короба.
4.14.4 Масса брутто транспортной тары с кругами не должна превышать 60 кг.
Примечание - Масса брутто транспортной тары, поддона с кругами при загрузке и выгрузке
электропогрузчиком (транспортной тележкой-подъемником) не должна превышать 1 т.
5 Требования безопасности
5.1 Механическая прочность круга должна обеспечивать его работу с предельными рабочими скоростями vs, указанными в таблице 14.
Таблица 14
|
Тип круга
|
Связка
|
Предельная рабочая
скорость vs, м/с
|
|
1, 5
|
В
|
32, 35, 40
|
|
6, 11,35,36
|
32, 40, 50
|
|
1
|
BF
|
50, 63, 80
|
|
5
|
50, 63
|
|
27, 28, 29
|
63, 80
|
5.2 Остальные требования безопасности - по ГОСТ Р 52588-2006, ГОСТ 30513-97.
6 Правила приемки
6.1 Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель проводит приемочный контроль по ГОСТ 15.309-98.
6.2. Объем выборки должен составлять:
100% - по 4.10,
4.13.2; 10% от партии, но не менее 5 шт.
- по 3.2,
4.5
- 4.7,
4.9;
5% от партии, но не менее 5 шт.,
- по 4.8;
по 5.1
- в соответствии с ГОСТ Р 52588-2006.
7 Методы контроля
7.1 Контроль размеров кругов проводят с применением универсальных или специальных мер и
средств измерений.
7.2 Радиус закругления поверхностей кругов типов 5, 6 и 11 и фаска на наружной боковой
поверхности круга типа 11 определены оснасткой и не контролируют.
7.3 Контроль по 4.10,
4.13.2 проводят визуально.
7.4 Контроль твердости - по ГОСТ Р 52587-2006, ГОСТ Р 52710-2007.
7.5 Контроль неуравновешенности - по ГОСТ
3060-86.
Примечание - Контроль
неуравновешенности кругов
типов 6, 11, 29, 35, 36 допускается не
проводить.
7.6 Контроль радиального и торцового биений проводят по техническому документу, утвержденному в установленном порядке.
7.7 Испытания на механическую прочность - по ГОСТ Р 52588-2006, ГОСТ 30513-97.
8 Транспортирование и хранение
Транспортирование и хранение - по ГОСТ 27595-88.
9 Гарантии изготовителя
Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
Ключевые слова: зачистные круги, ручные шлифовальные машины, бакелитовая связка, зернистость, твердость, класс неуравновешенности, механическая прочность
